Orizzonte Artificiale

Principio di Funzionamento

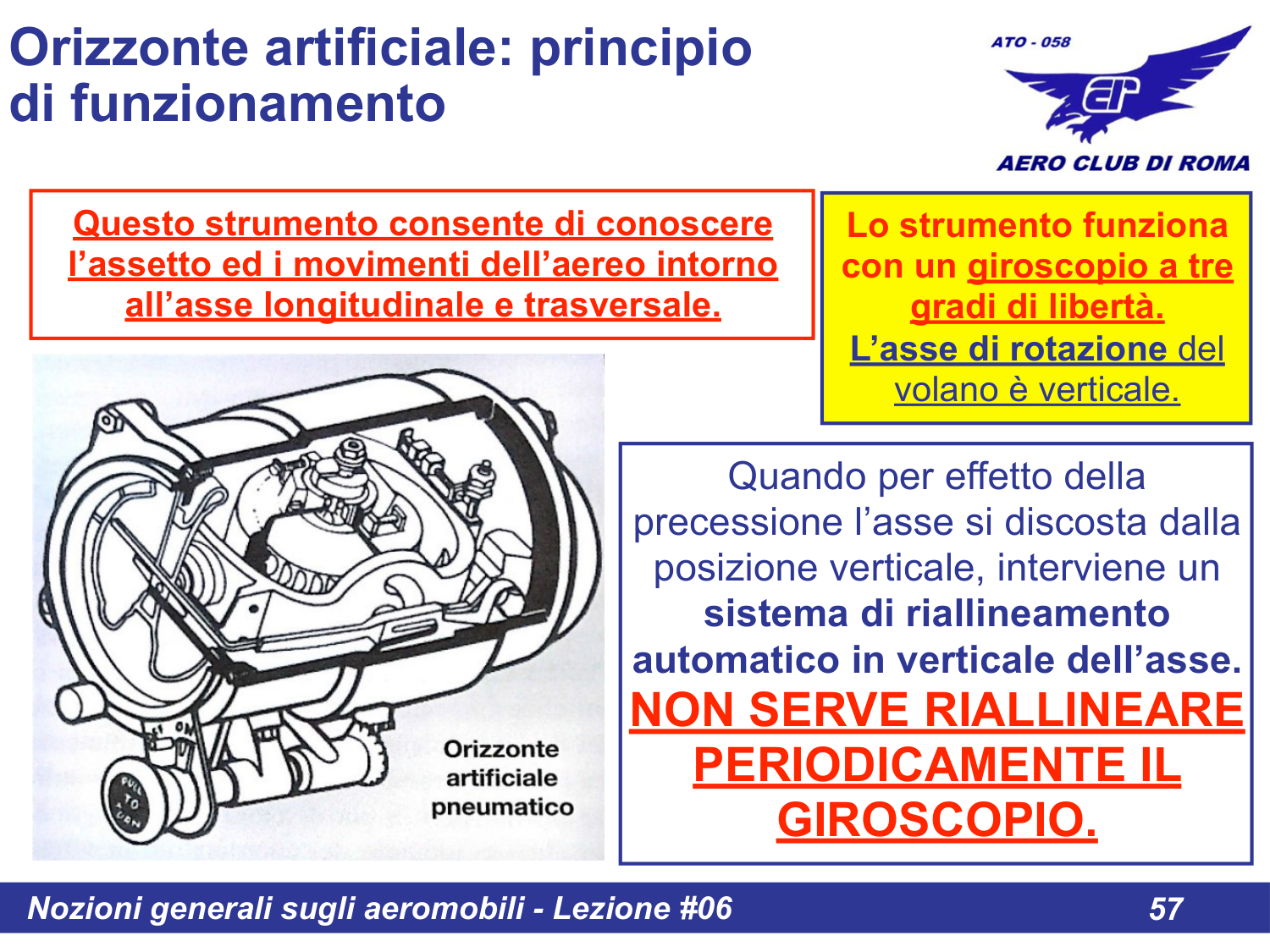

Slide 57 - Principio di funzionamento dell'orizzonte artificiale

Questo strumento consente di conoscere l'assetto ed i movimenti dell'aereo intorno all'asse longitudinale e trasversale.

Caratteristiche del Giroscopio

Lo strumento funziona con un giroscopio a tre gradi di liberta.

L'asse di rotazione del volano e verticale.

Quando per effetto della precessione l'asse si discosta dalla posizione verticale, interviene un sistema di riallineamento automatico in verticale dell'asse.

NON SERVE RIALLINEARE PERIODICAMENTE IL GIROSCOPIO.

Parametro	Valore
Gradi di liberta	3
Asse di rotazione	Verticale
Alimentazione	Pneumatica (depressione)
Riallineamento	Automatico

Indicazioni e Marcature

Slide 58 - Indicazioni e marcature dell'orizzonte artificiale

Elementi dello Strumento

Elemento	Descrizione
Riferimento	Linea fissa di riferimento
Aereo in miniatura	Rappresenta l'aereo rispetto all'orizzonte
Indice	Indica il bank (inclinazione laterale)
Distanza fra linee orizzontali	5 gradi
Marcatura 10 gradi	Prima marcatura di pitch
Marcatura 20 gradi	Seconda marcatura di pitch
Marcatura 30 gradi	Terza marcatura di pitch
Marcatura 60 gradi	Marcatura di bank
Marcatura 90 gradi	Marcatura di bank (virata completa)
Orizzonte artificiale	Linea di separazione cielo/terra
Pomello per allineamento sagoma aereo	Permette di regolare la posizione dell'aeroplanino

Interpretazione delle Indicazioni

Parte superiore (blu/celeste): rappresenta il cielo
Parte inferiore (marrone/nero): rappresenta la terra
Linea di separazione: orizzonte artificiale
Aeroplanino sopra l'orizzonte: aereo in cabrata
Aeroplanino sotto l'orizzonte: aereo in picchiata
Aeroplanino inclinato: aereo in virata (bank)

L'orizzonte artificiale e uno degli strumenti piu importanti per il volo strumentale, in quanto fornisce un riferimento visivo dell'assetto dell'aereo quando non e possibile vedere l'orizzonte naturale.
