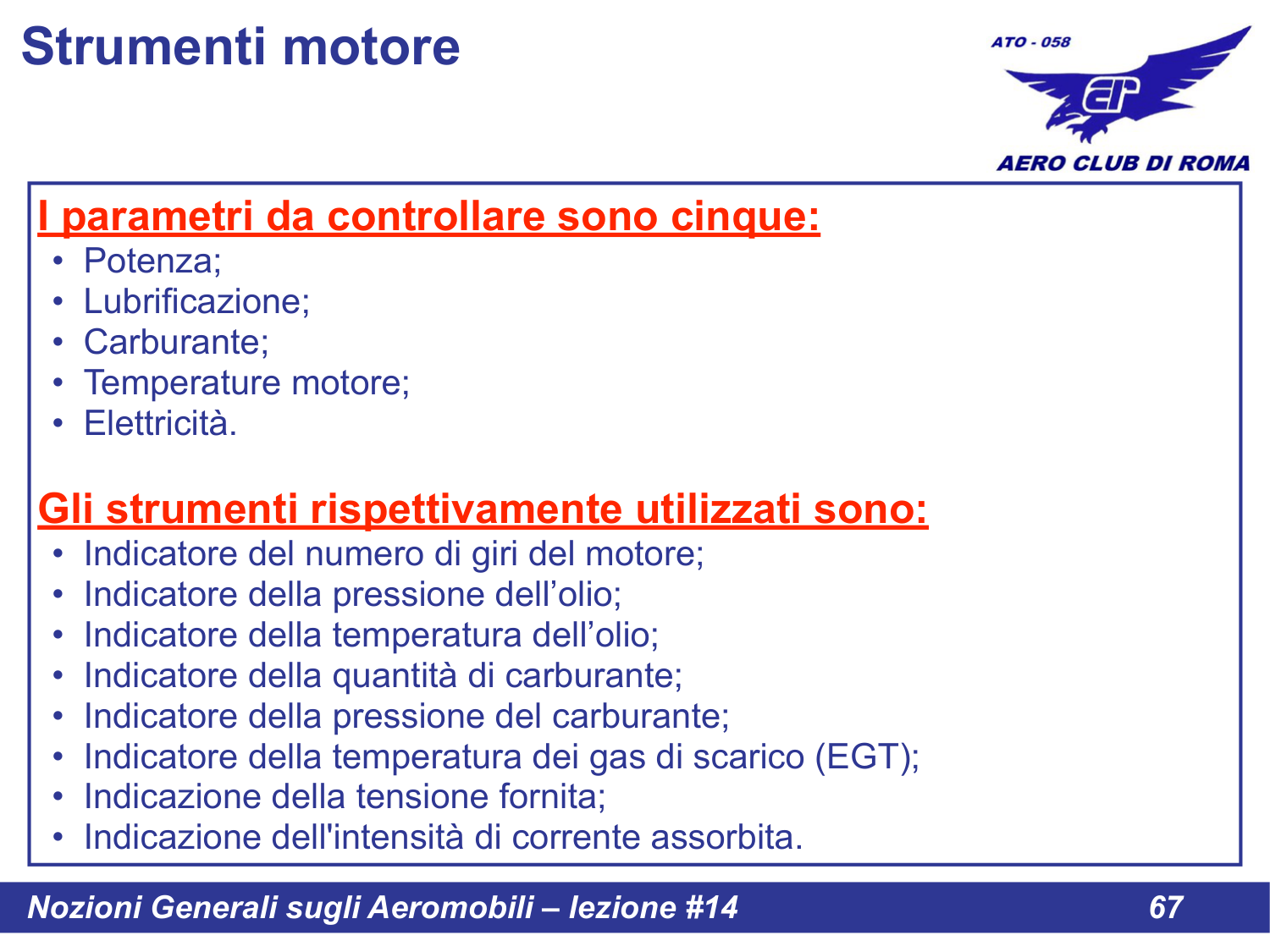

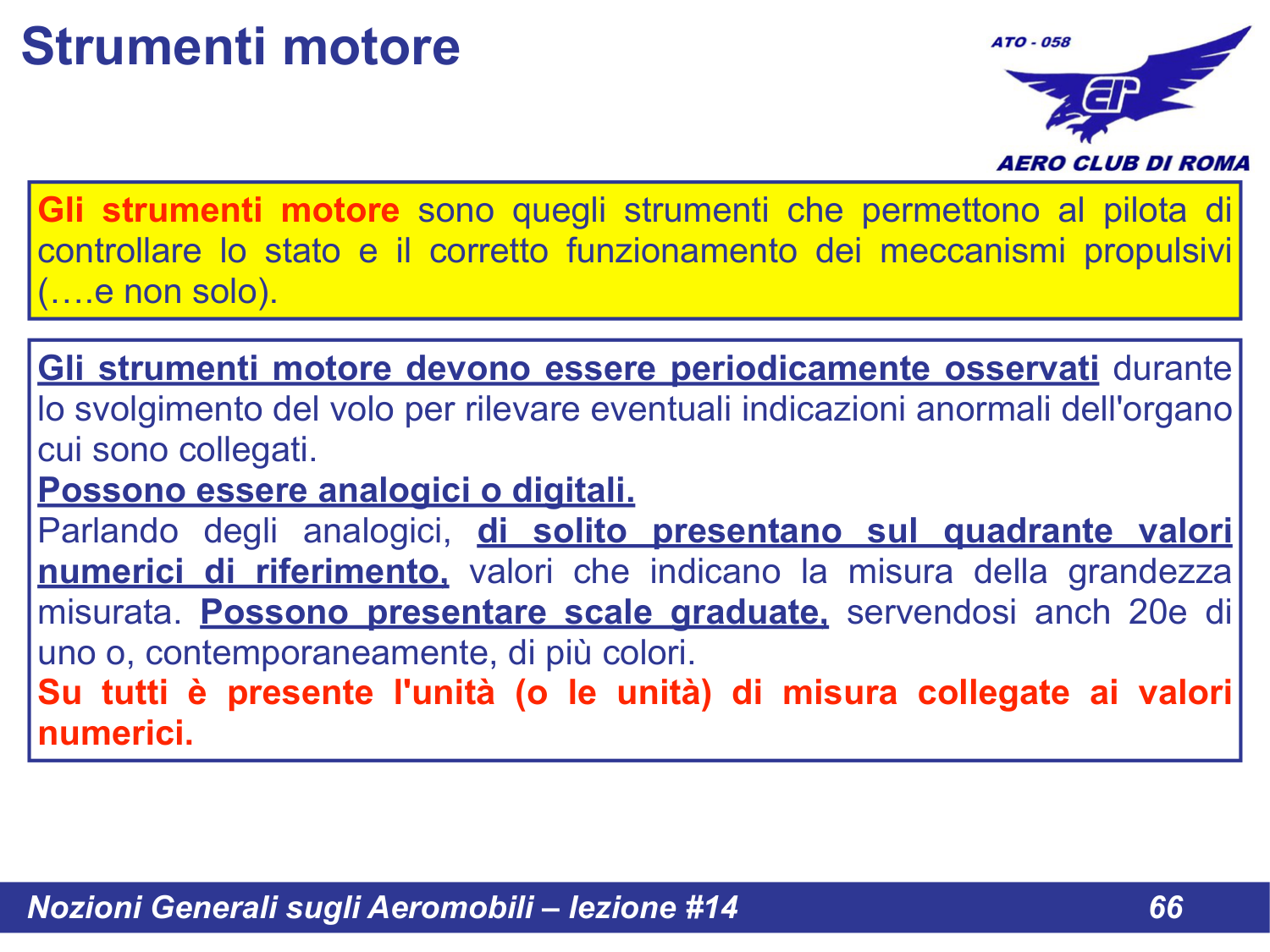

Gli Strumenti Utilizzati

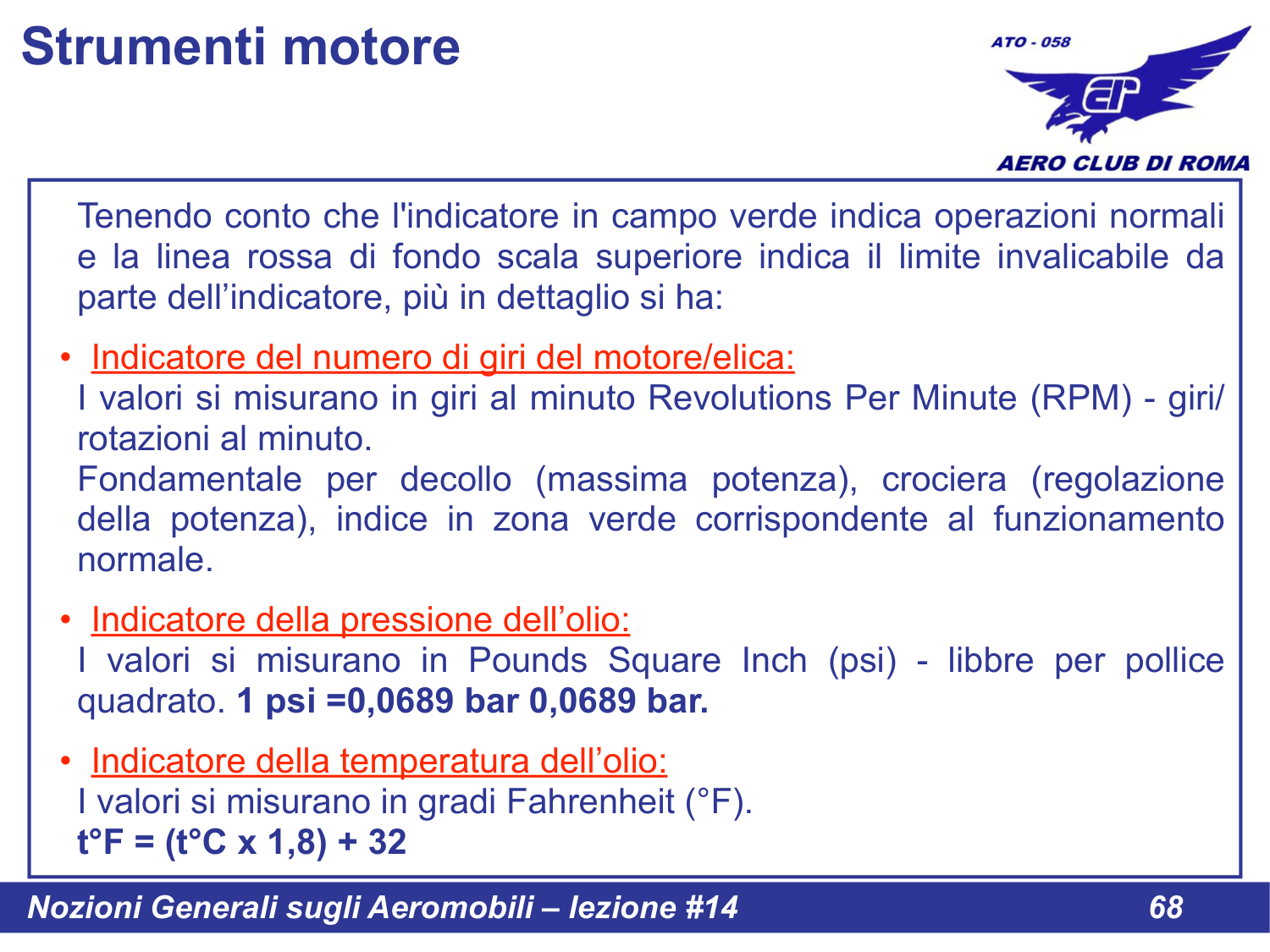

Slide 68 - Dettaglio degli strumenti motore
Indicatore del numero di giri (Tachimetro)
I valori si misurano in giri al minuto Revolutions Per Minute (RPM).
Fondamentale per decollo (massima potenza), crociera (regolazione della potenza). Indice in zona verde = funzionamento normale.
Unita: RPM (x100)
Indicatore della pressione dell'olio
I valori si misurano in Pounds Square Inch (psi) - libbre per pollice quadrato.
1 psi = 0,0689 bar
Unita: psi
Indicatore della temperatura dell'olio
I valori si misurano in gradi Fahrenheit (°F).
t°F = (t°C x 1,8) + 32
Unita: °F

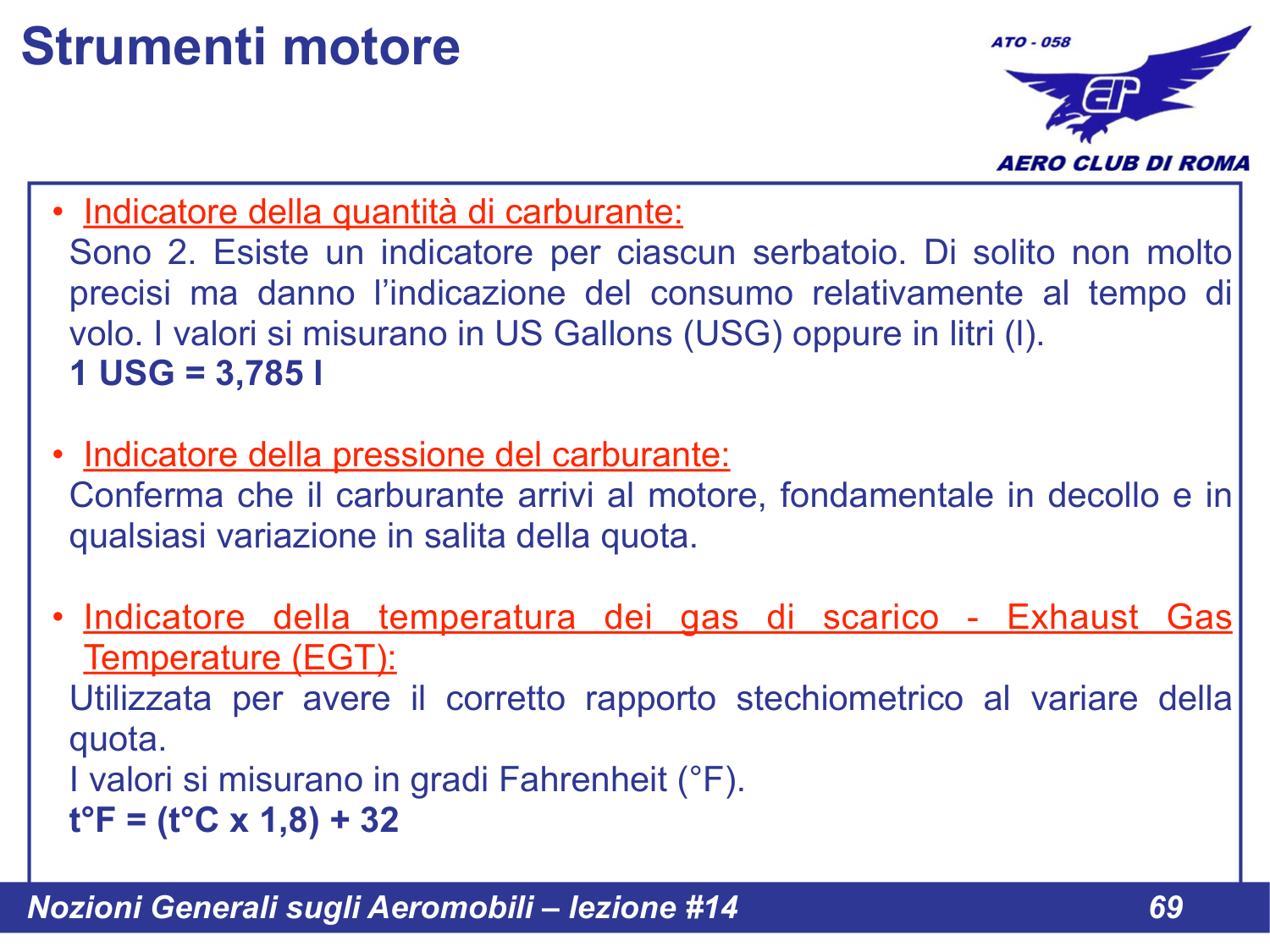

Slide 69 - Indicatori carburante ed EGT
Indicatore della quantita di carburante
Sono 2 (uno per ciascun serbatoio). Di solito non molto precisi ma danno l'indicazione del consumo relativamente al tempo di volo.
I valori si misurano in US Gallons (USG) oppure in litri (l).
1 USG = 3,785 litri
Unita: USG o litri
Indicatore della pressione del carburante
Conferma che il carburante arrivi al motore, fondamentale in decollo e in qualsiasi variazione in salita della quota.
Unita: psi
Indicatore EGT (Exhaust Gas Temperature)
Utilizzato per avere il corretto rapporto stechiometrico al variare della quota.
I valori si misurano in gradi Fahrenheit (°F).
t°F = (t°C x 1,8) + 32
Unita: °F
Indicatore della tensione fornita (Voltmetro)
Indica la tensione dell'impianto elettrico.
Unita: Volt (V)
Indicatore dell'intensita di corrente (Amperometro)
Indica la corrente assorbita dall'impianto elettrico.
Unita: Ampere (A)
Slide 70 - Indicazione di tensione e corrente
Indicazione della tensione fornita e Indicazione dell'intensita di corrente assorbita:
Parametri fondamentali per capire il corretto assorbimento di corrente e la corretta tensione fornita ai circuiti dell'aereo.
I valori si misurano in ampere (A) per la corrente e in volt (V) per le tensioni.
Nelle slide che seguono si prendera, quale esempio, la strumentazione del Cessna 152.
Cockpit Cessna 152 e Tecnam P92 JS
Cessna 152

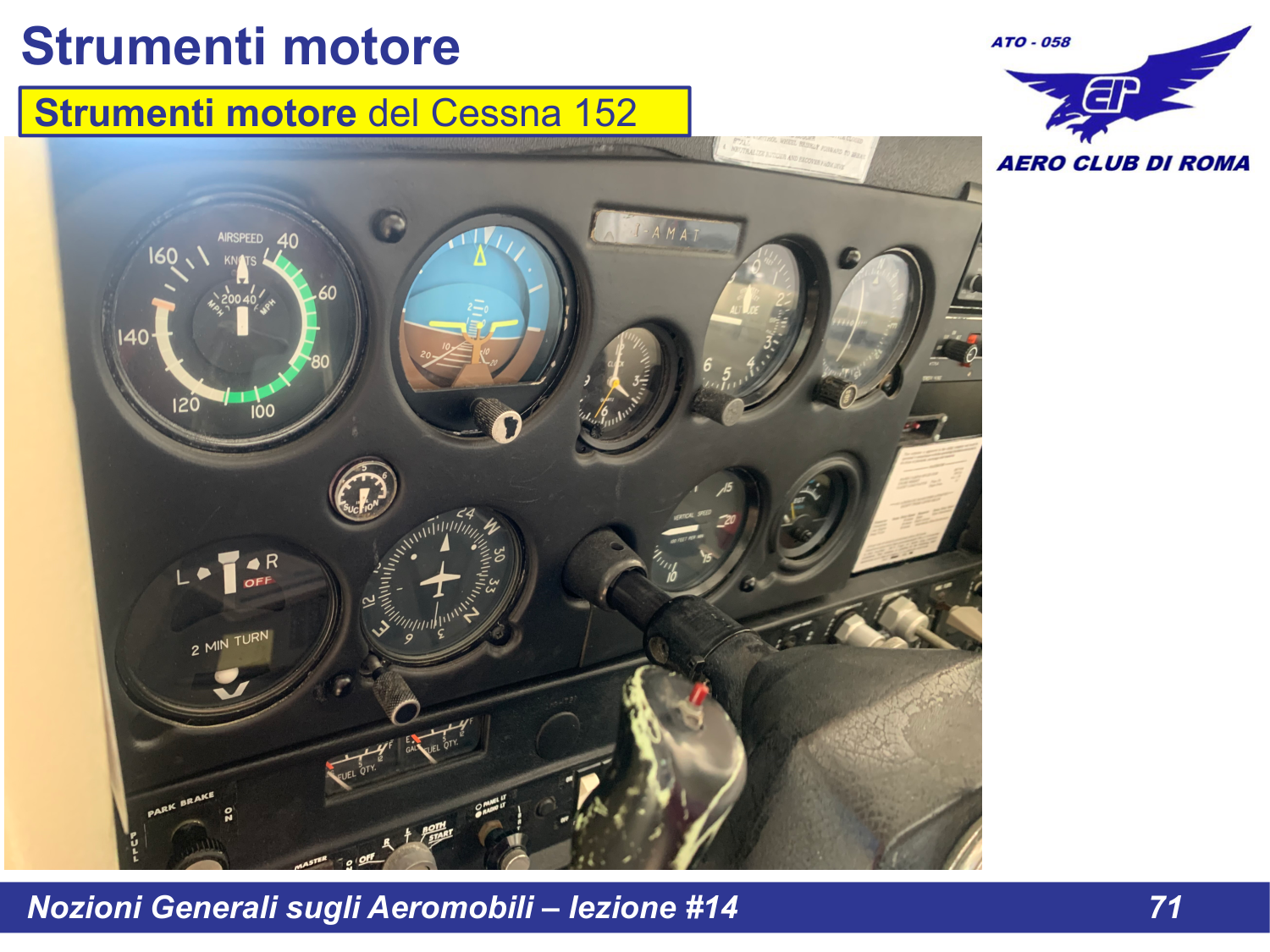

Slide 71 - Strumenti motore del Cessna 152

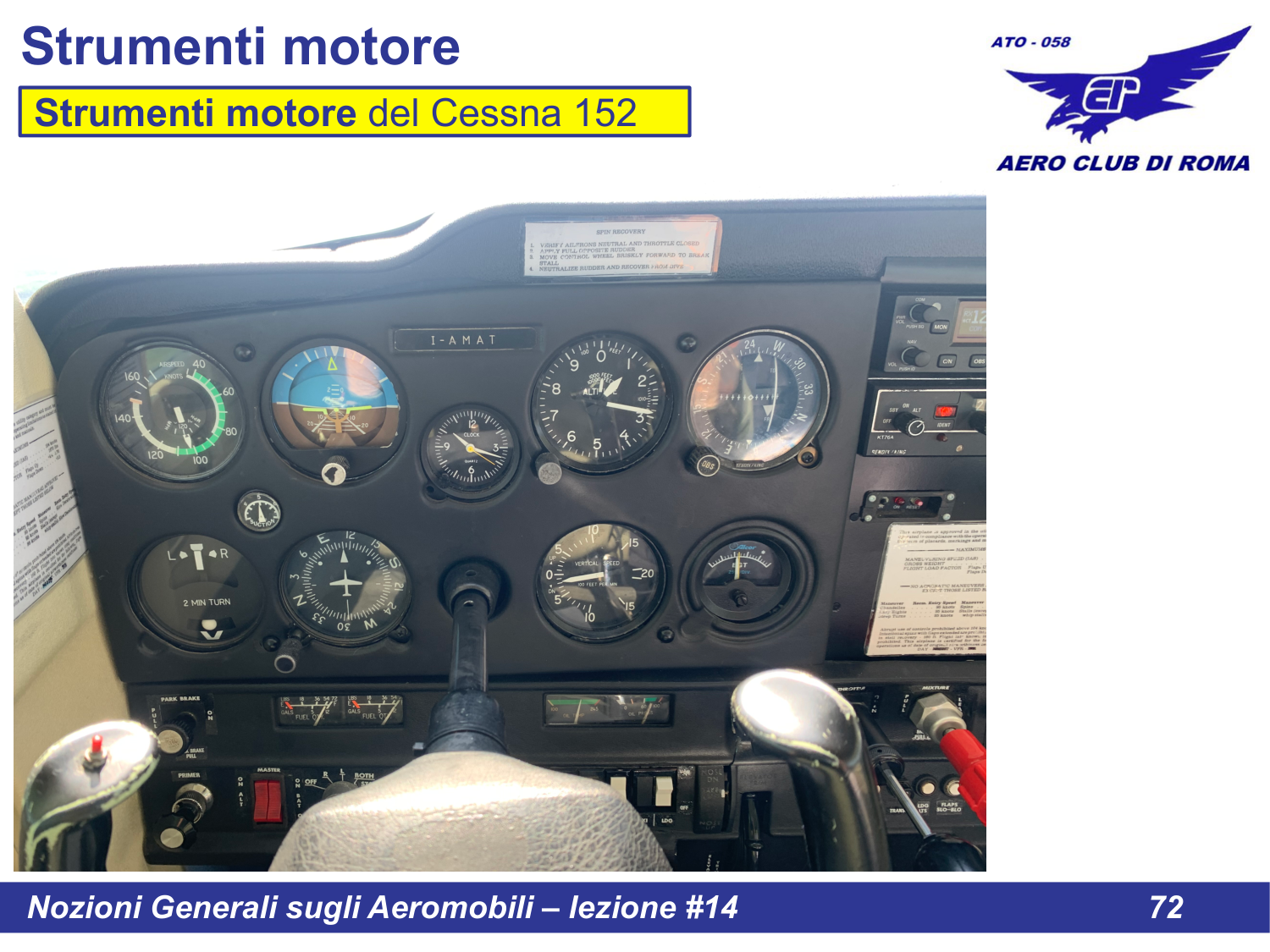

Slide 72 - Vista completa del cockpit Cessna 152

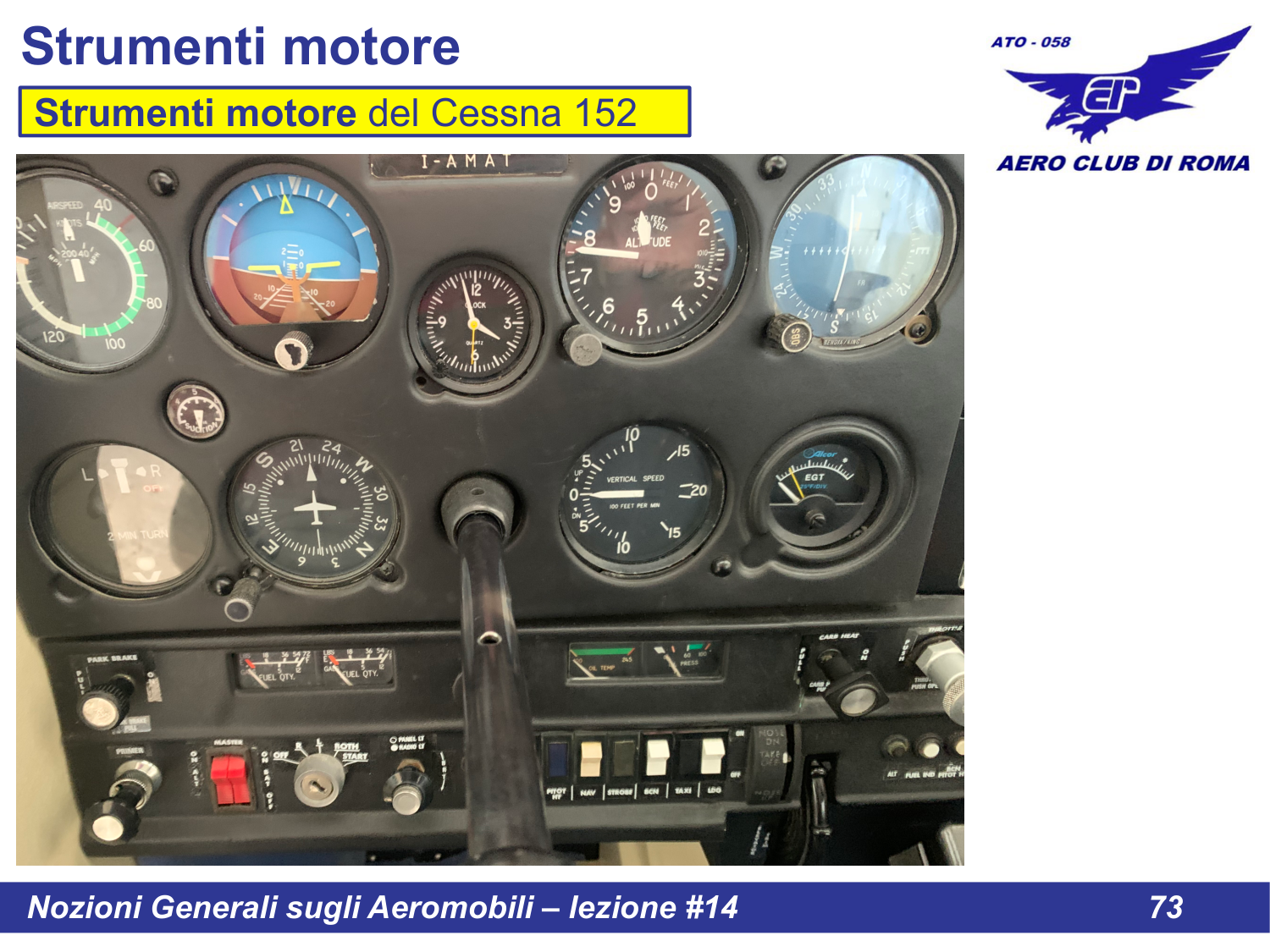

Slide 73 - Pannello strumenti completo con EGT

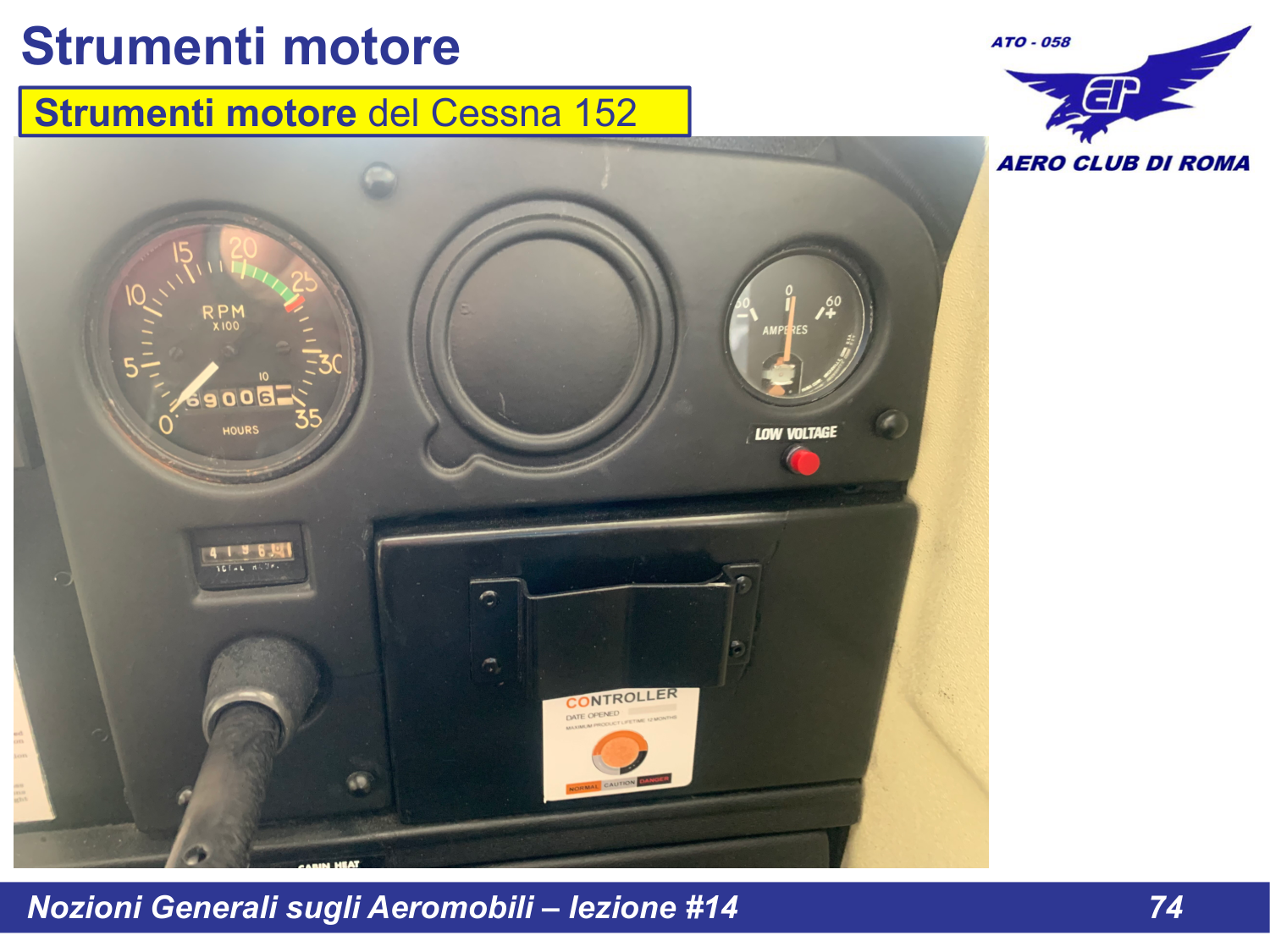

Slide 74 - Contagiri e amperometro Cessna 152

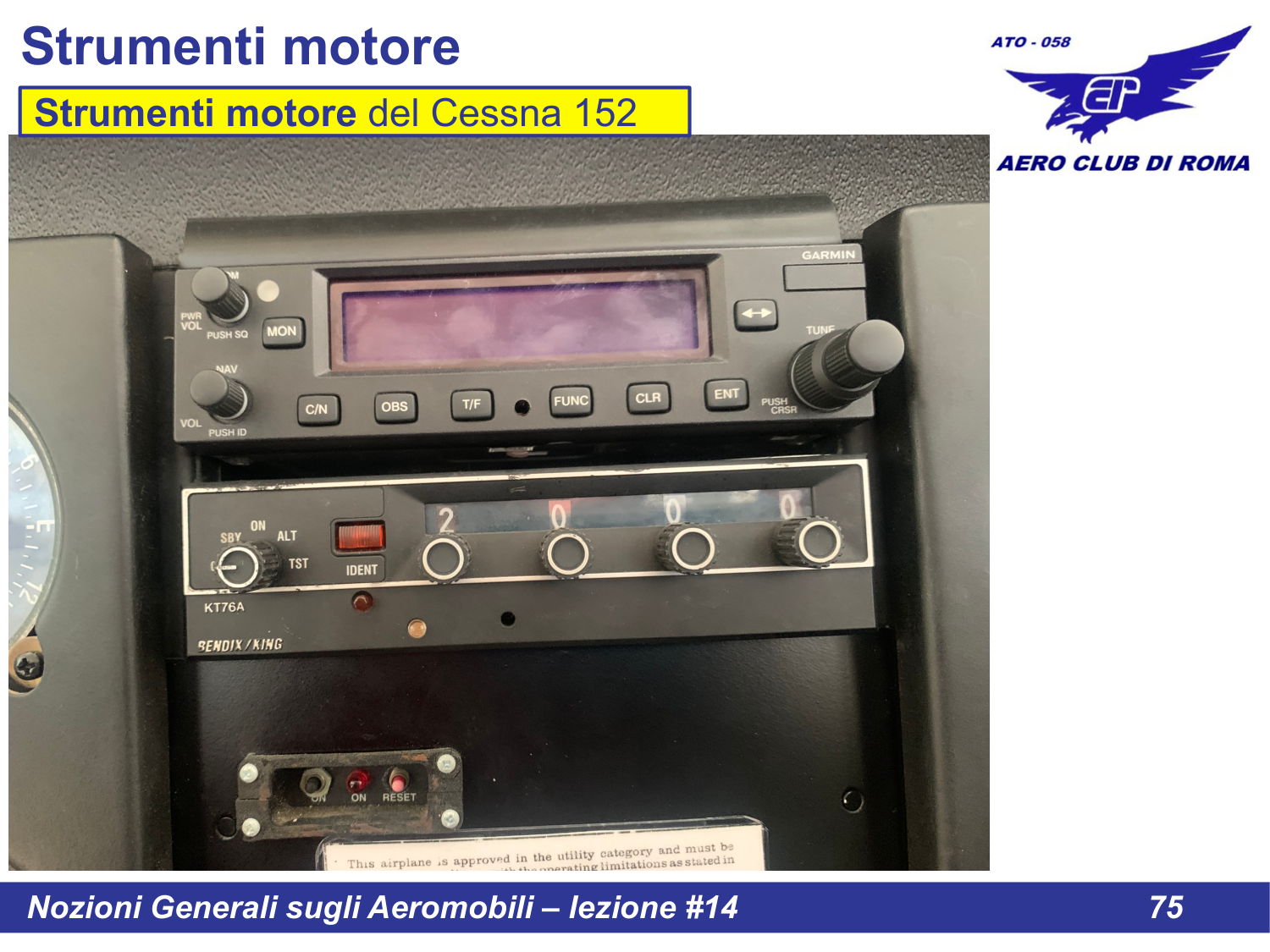

Slide 75 - GPS Garmin e Transponder

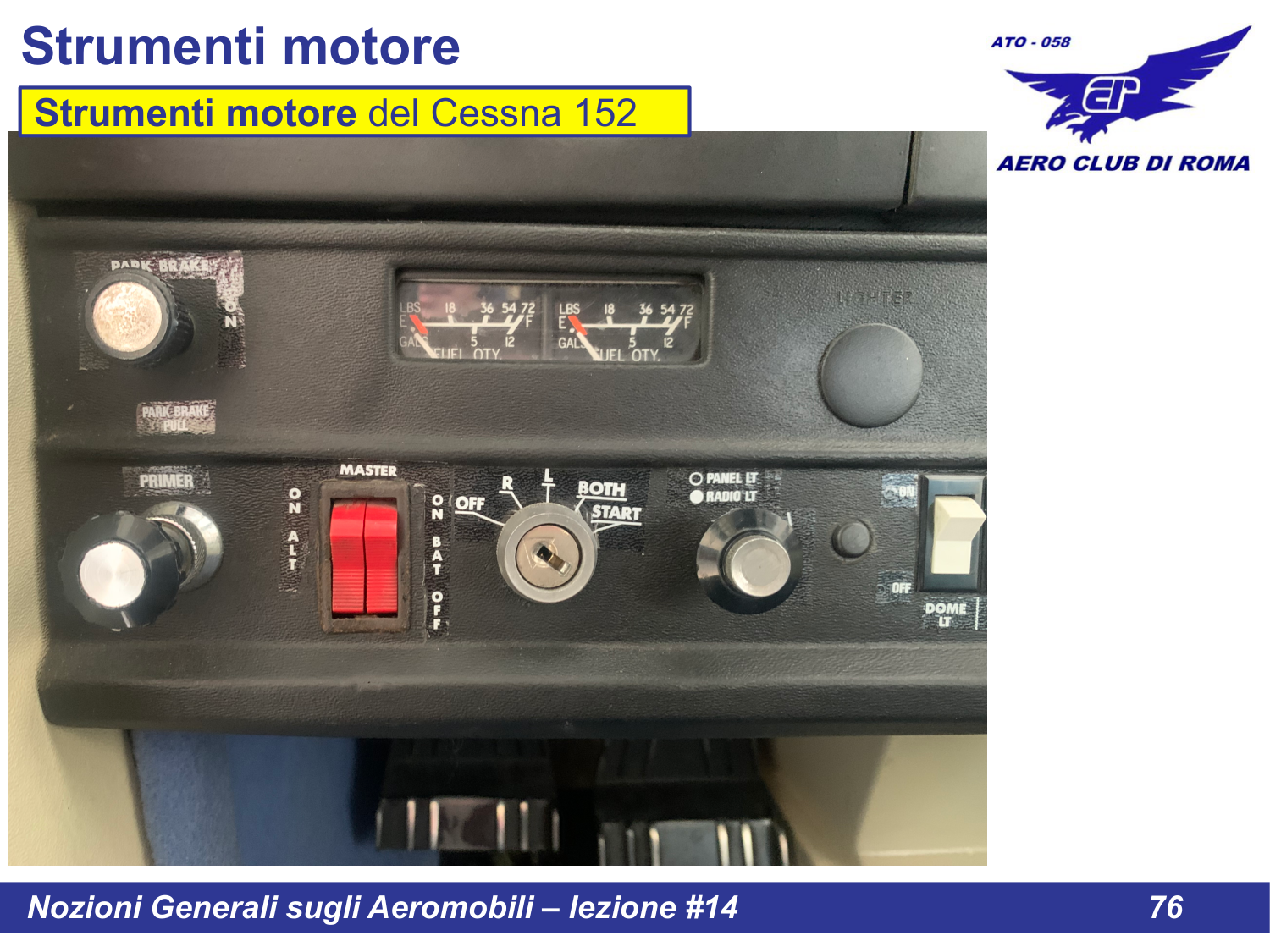

Slide 76 - Pannello Master Switch e avviamento

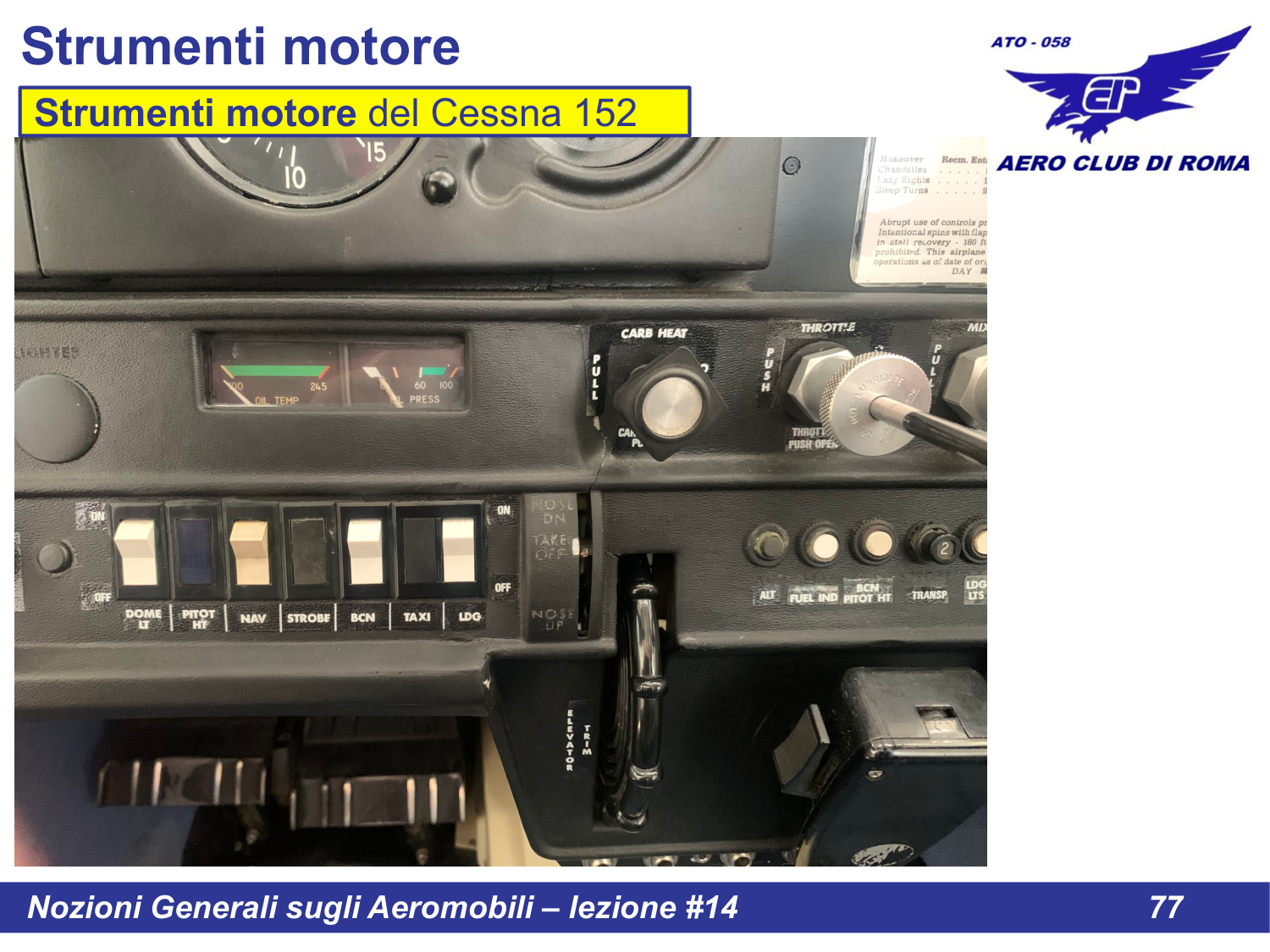

Slide 77 - Pannello radio e interruttori

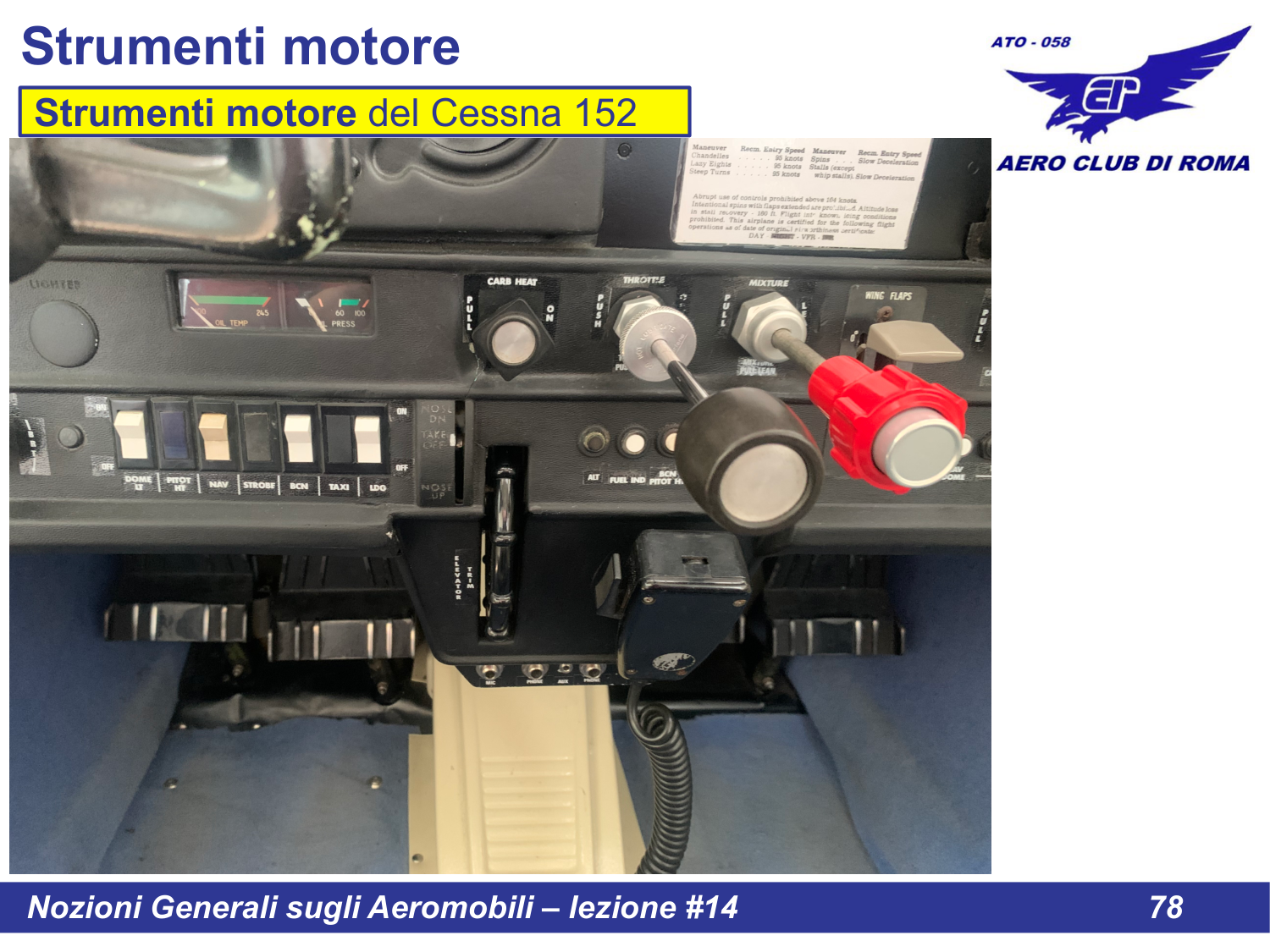

Slide 78 - Quadro comandi Cessna 152 (throttle, mixture, carb heat)

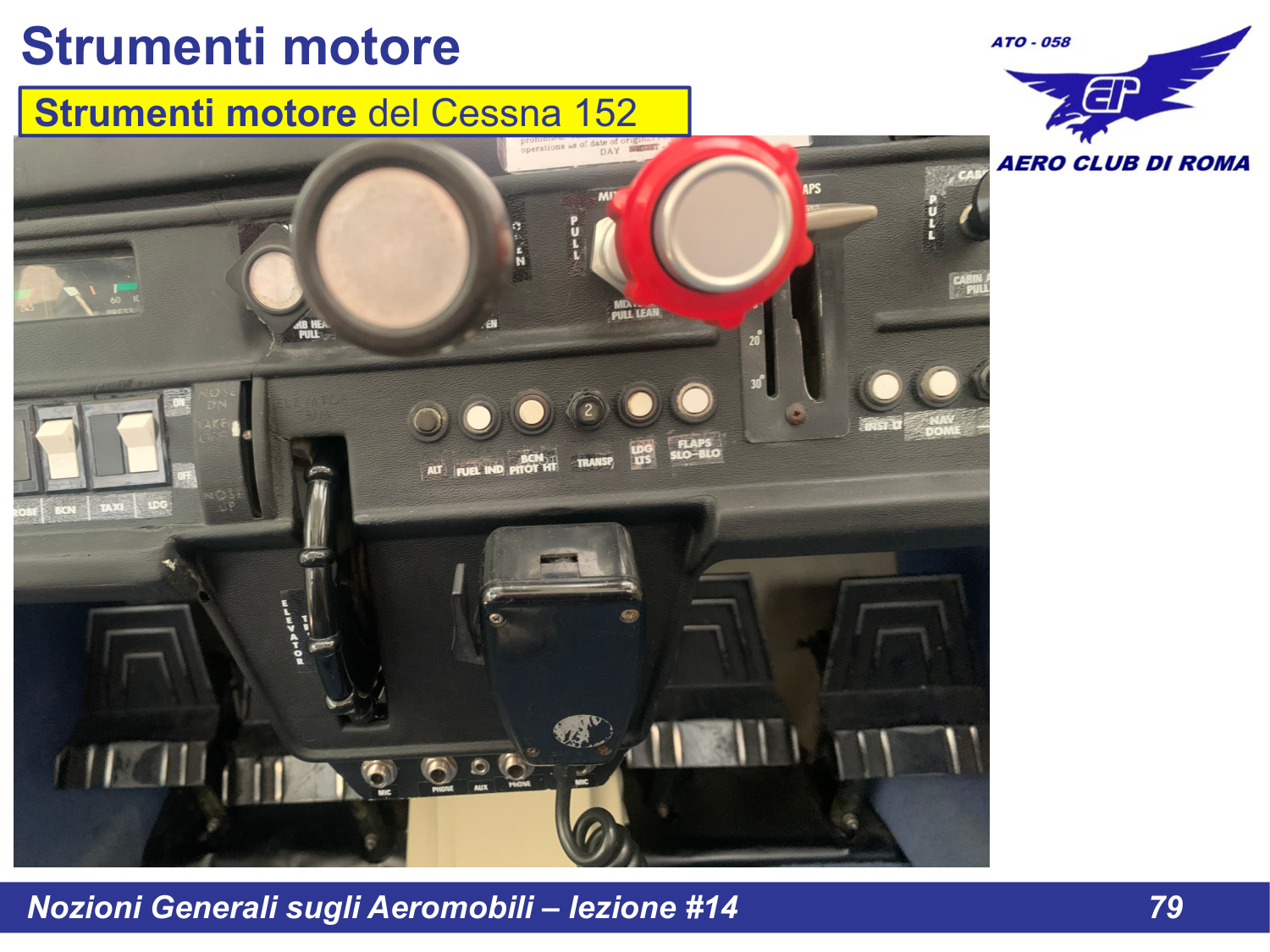

Slide 79 - Dettaglio manette throttle (nero) e mixture (rosso)

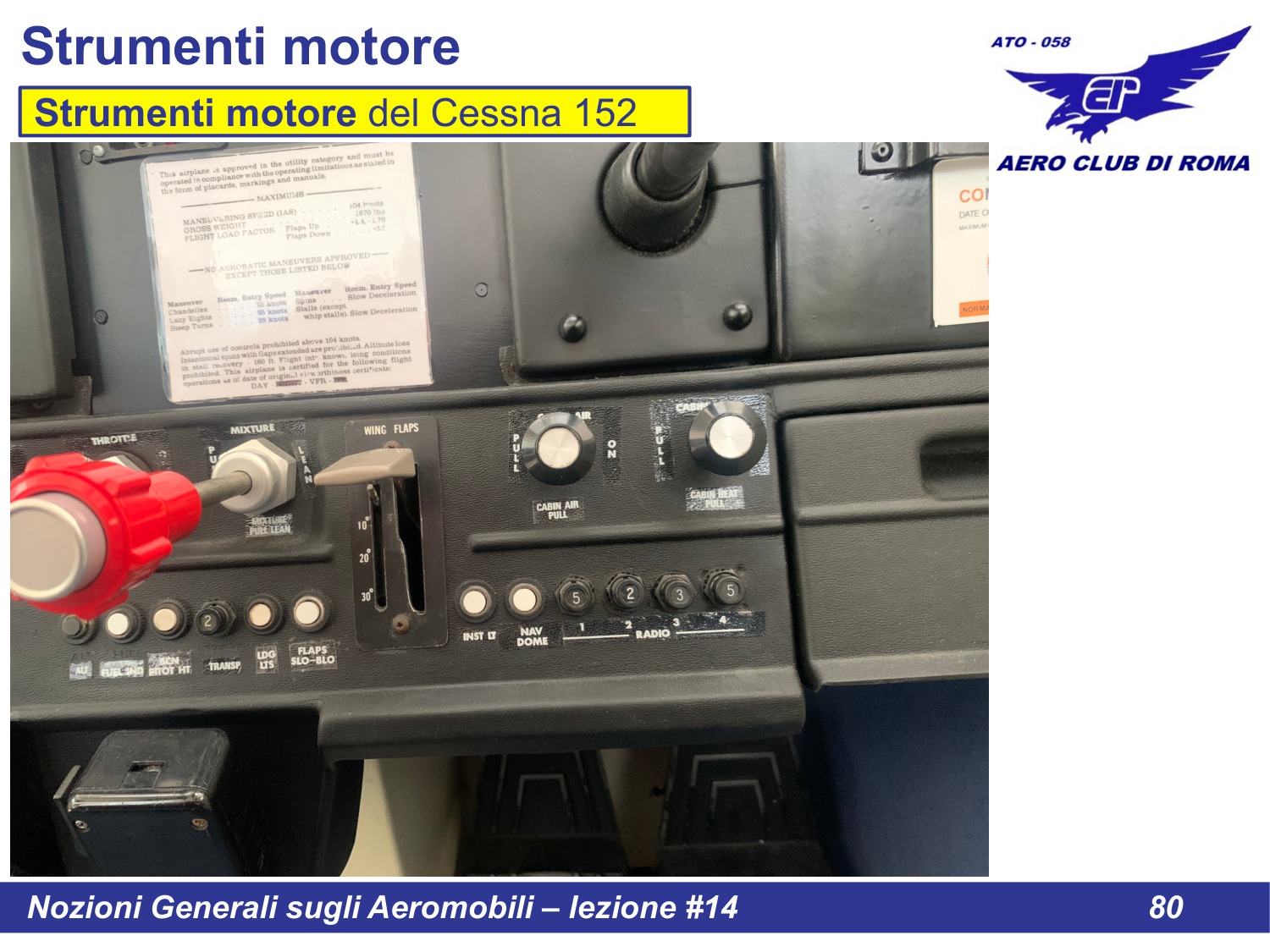

Slide 80 - Pannello centrale con comandi e interruttori
Tecnam P92 JS

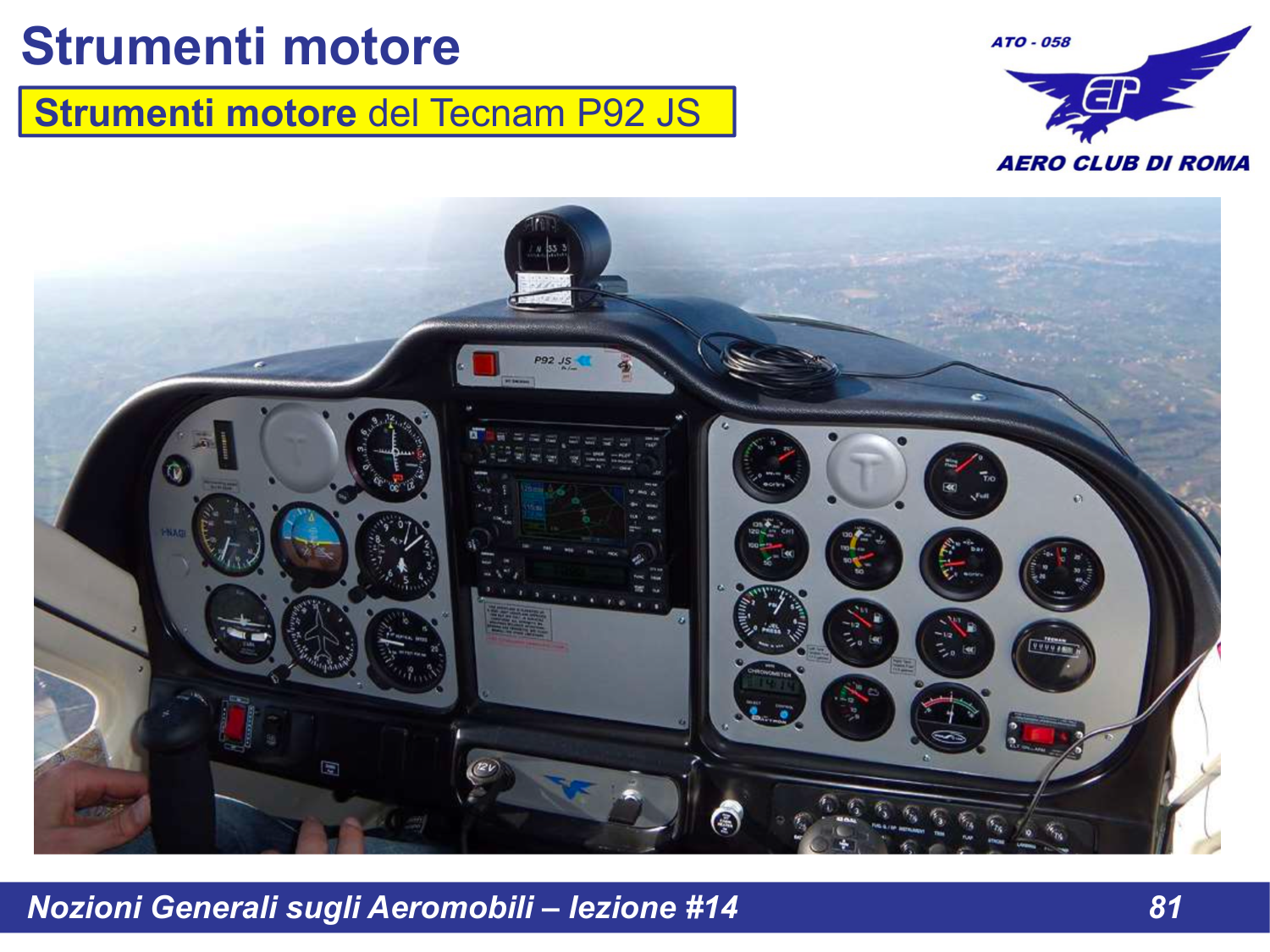

Slide 81 - Strumenti motore del Tecnam P92 JS

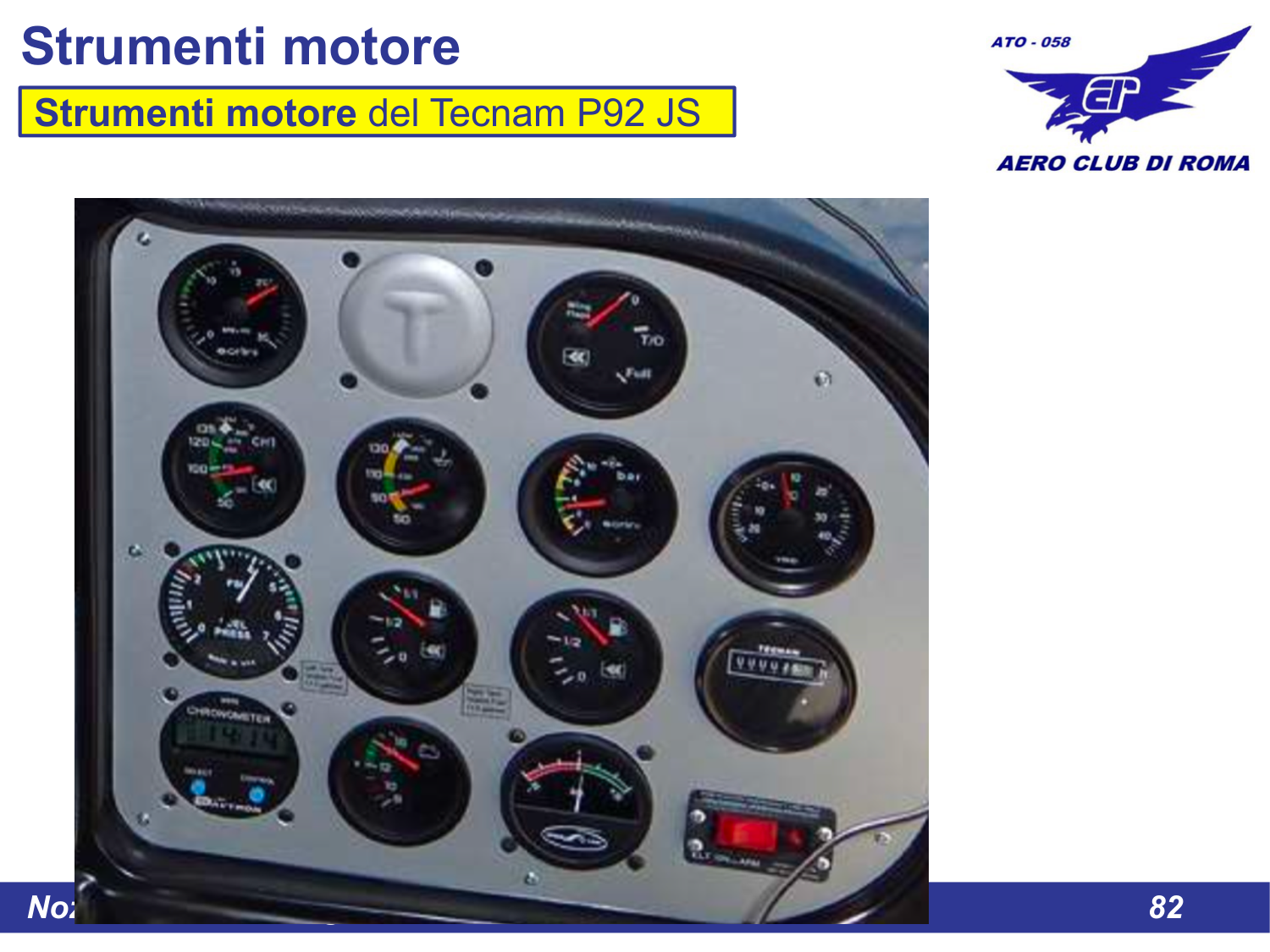

Slide 82 - Pannello strumenti motore Tecnam P92 JS
NOTA: Il Tecnam P92 JS (usato all'Urbe) ha un pannello strumenti piu moderno con display digitale centrale (EFIS) che integra molti parametri motore.
