Struttura dell'Elica

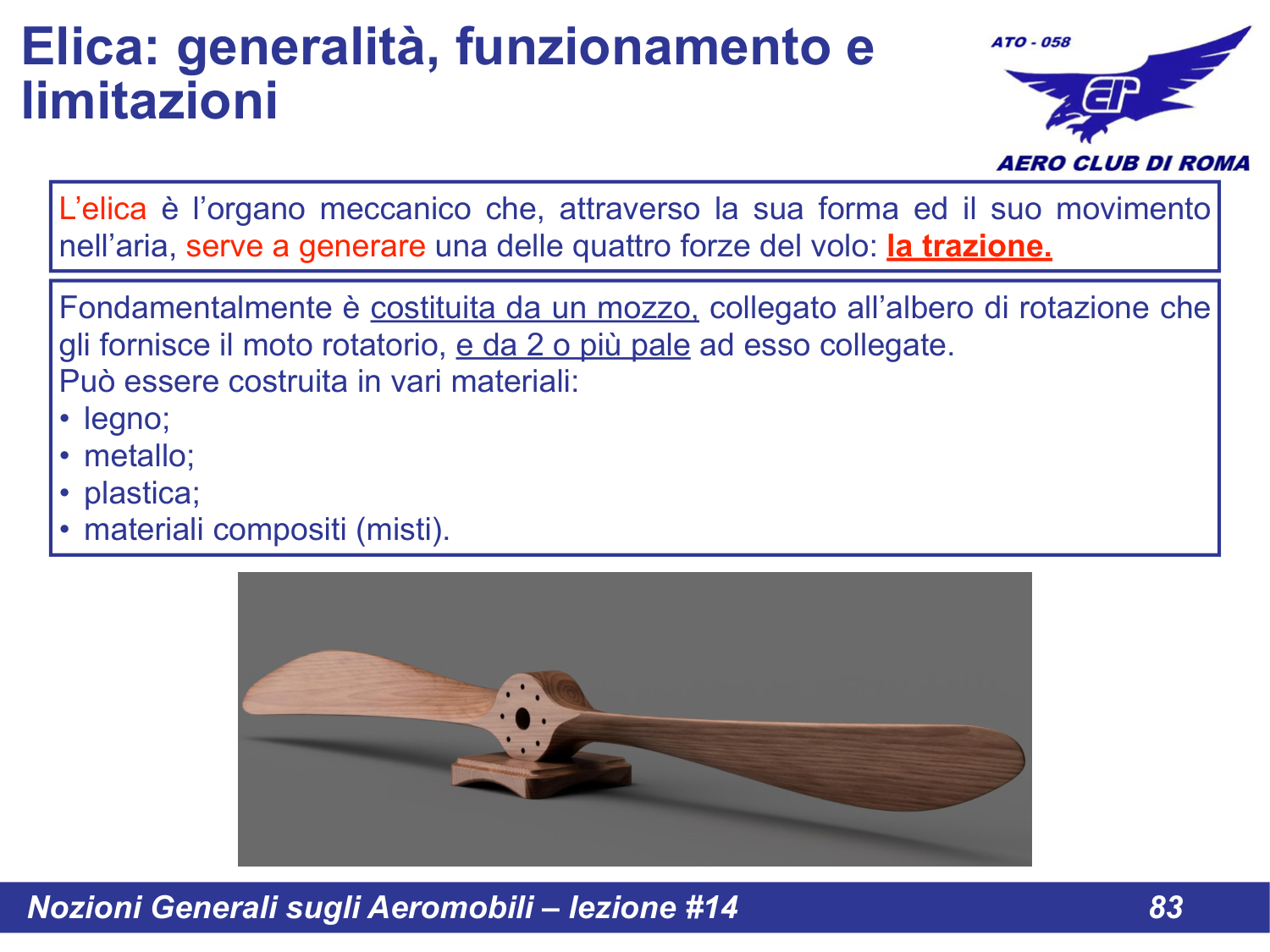

Slide 83 - Struttura e componenti dell'elica

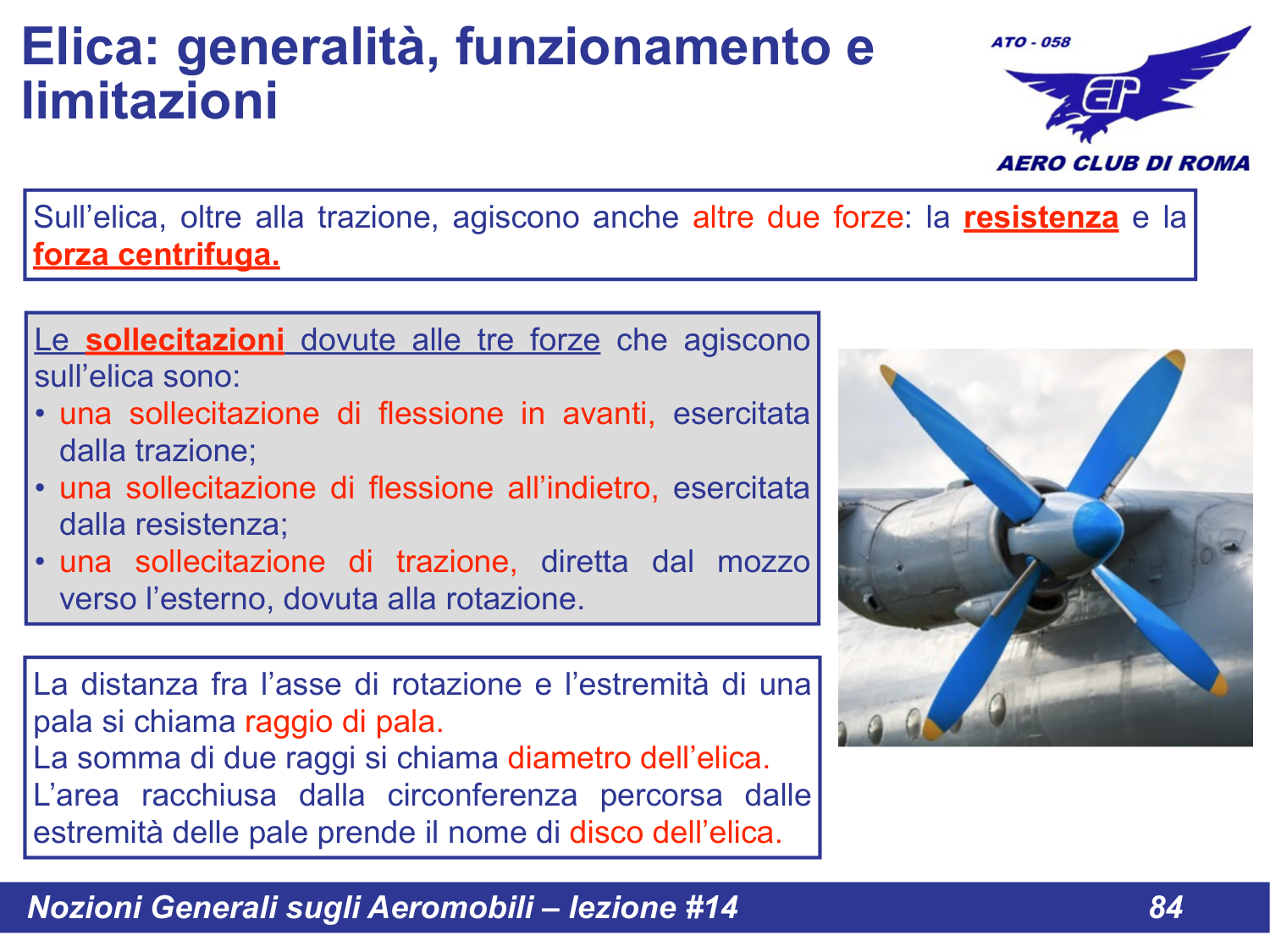

Slide 84 - Forze che agiscono sull'elica
Terminologia
| Termine | Definizione |
|---|---|
| Raggio di pala | Distanza fra l'asse di rotazione e l'estremita di una pala |
| Diametro dell'elica | Somma di due raggi di pala |
| Disco dell'elica | Area racchiusa dalla circonferenza percorsa dalle estremita delle pale |

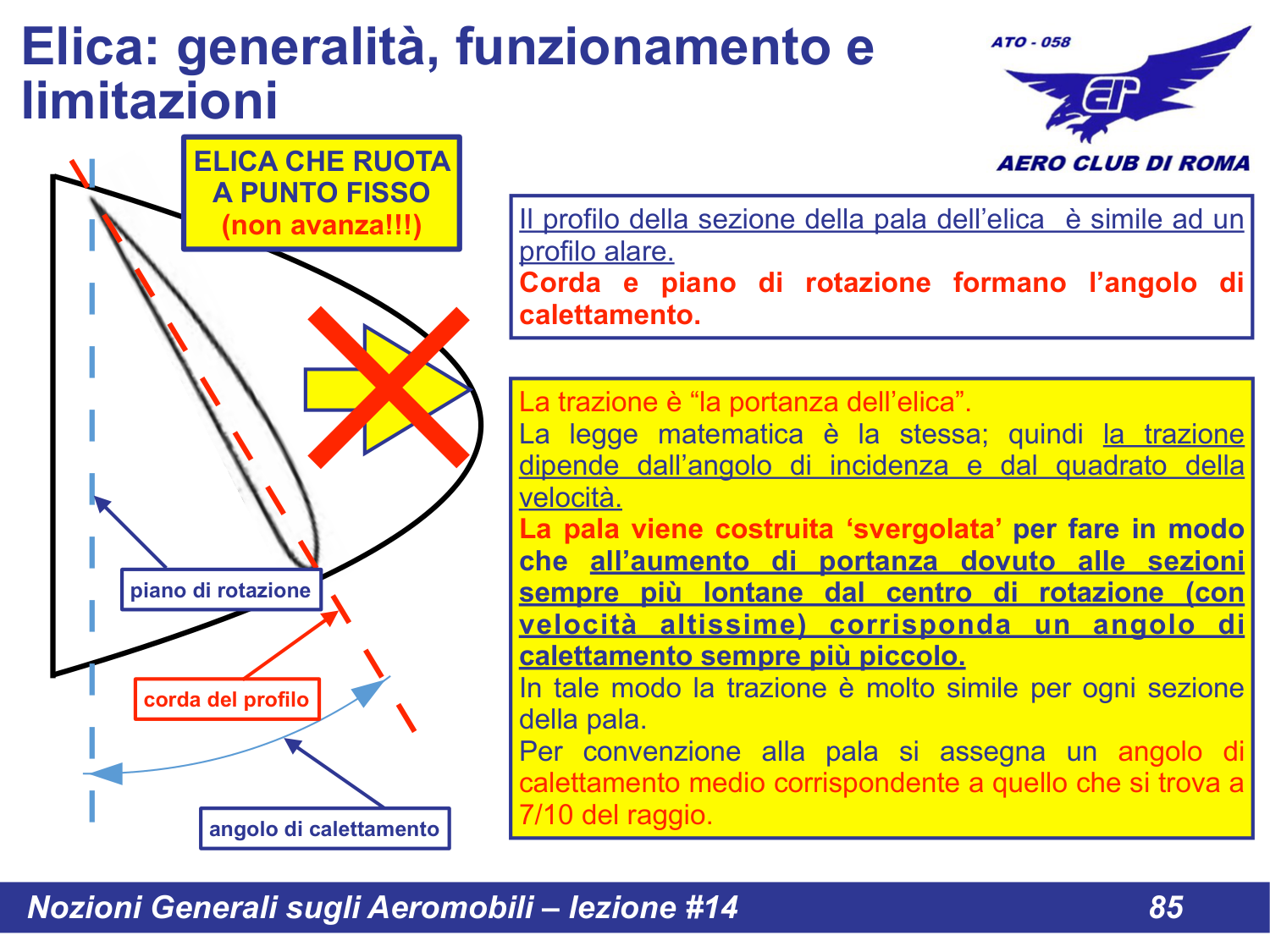

Slide 85 - Profilo della pala e angolo di calettamento
Il profilo della sezione della pala dell'elica e simile ad un profilo alare.

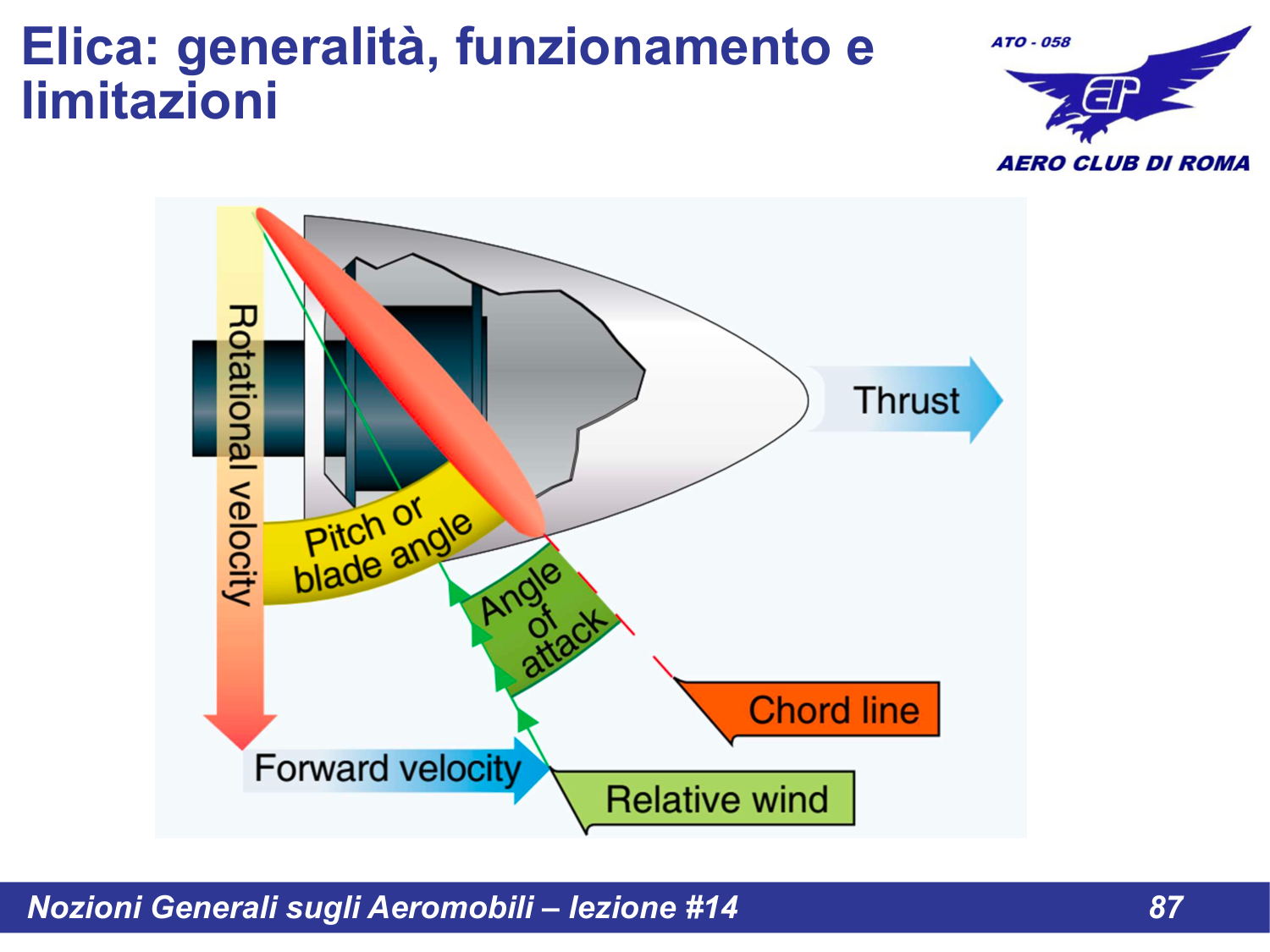

Corda e piano di rotazione formano l'angolo di calettamento.
La trazione e "la portanza dell'elica".
La legge matematica e la stessa; quindi la trazione dipende dall'angolo di incidenza e dal quadrato della velocita.
Svergolamento della Pala
La pala viene costruita "svergolata" per fare in modo che all'aumento di portanza dovuto alle sezioni sempre piu lontane dal centro di rotazione (con velocita altissime) corrisponda un angolo di calettamento sempre piu piccolo.
In tale modo la trazione e molto simile per ogni sezione della pala.

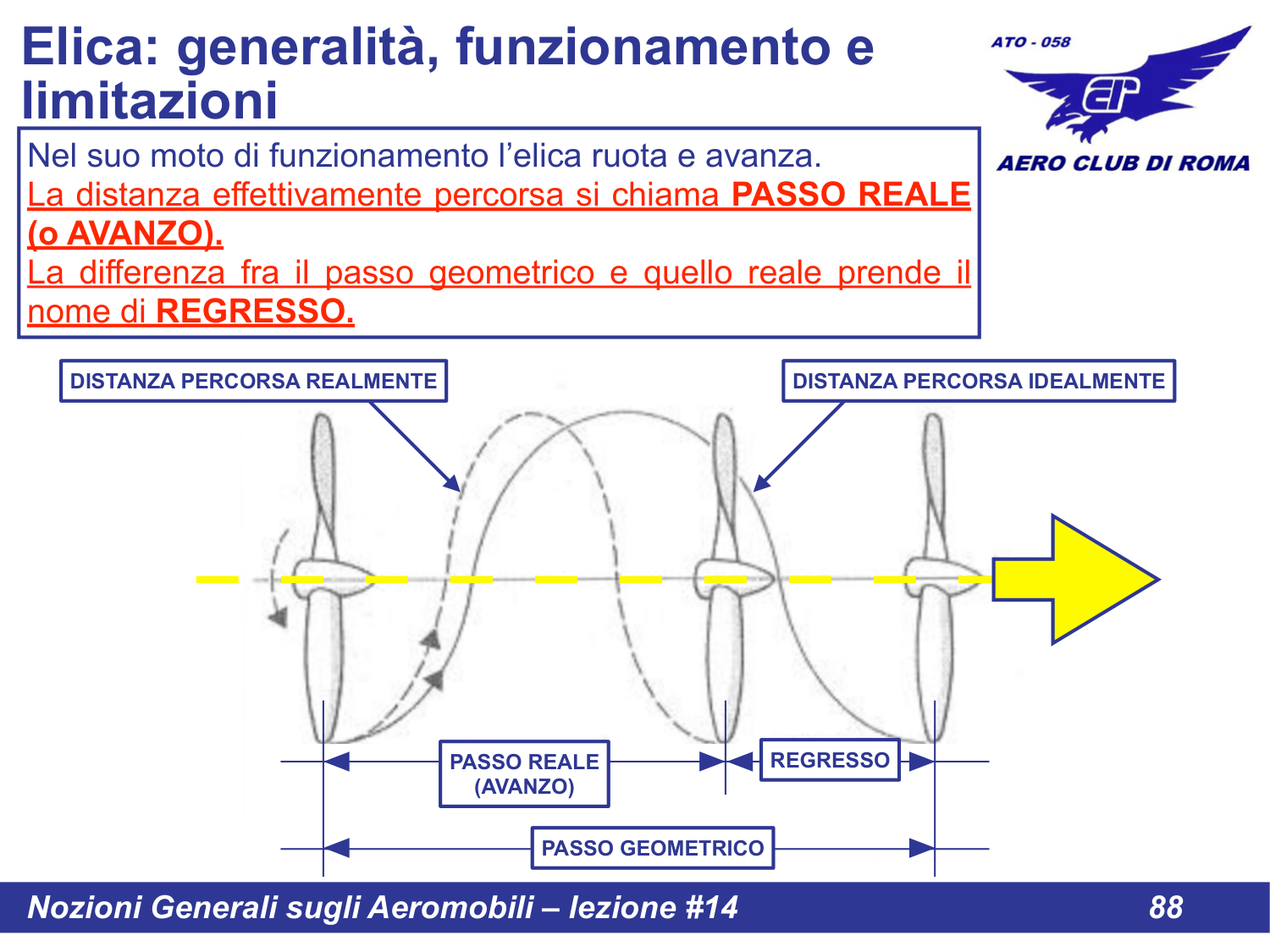

Per convenzione alla pala si assegna un angolo di calettamento medio corrispondente a quello che si trova a 7/10 del raggio.
