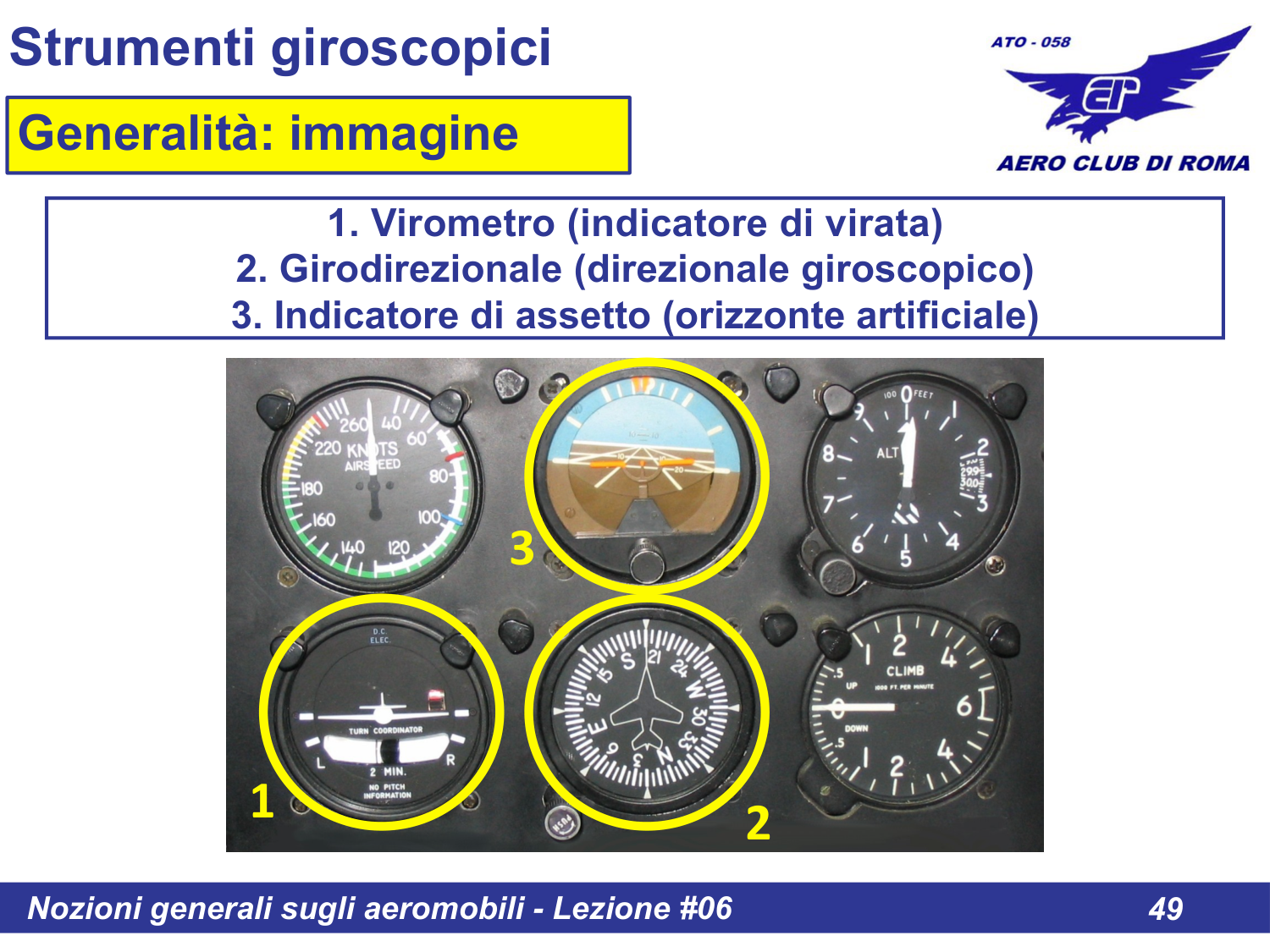

Gli strumenti giroscopici sul cruscotto sono tre:
| N. | Strumento | Funzione |
|---|---|---|
| 1 | Virometro | Indica senso e rateo di virata |
| 2 | Giro-direzionale | Indica la direzione della prua |
| 3 | Indicatore di assetto | Indica assetto longitudinale e laterale |

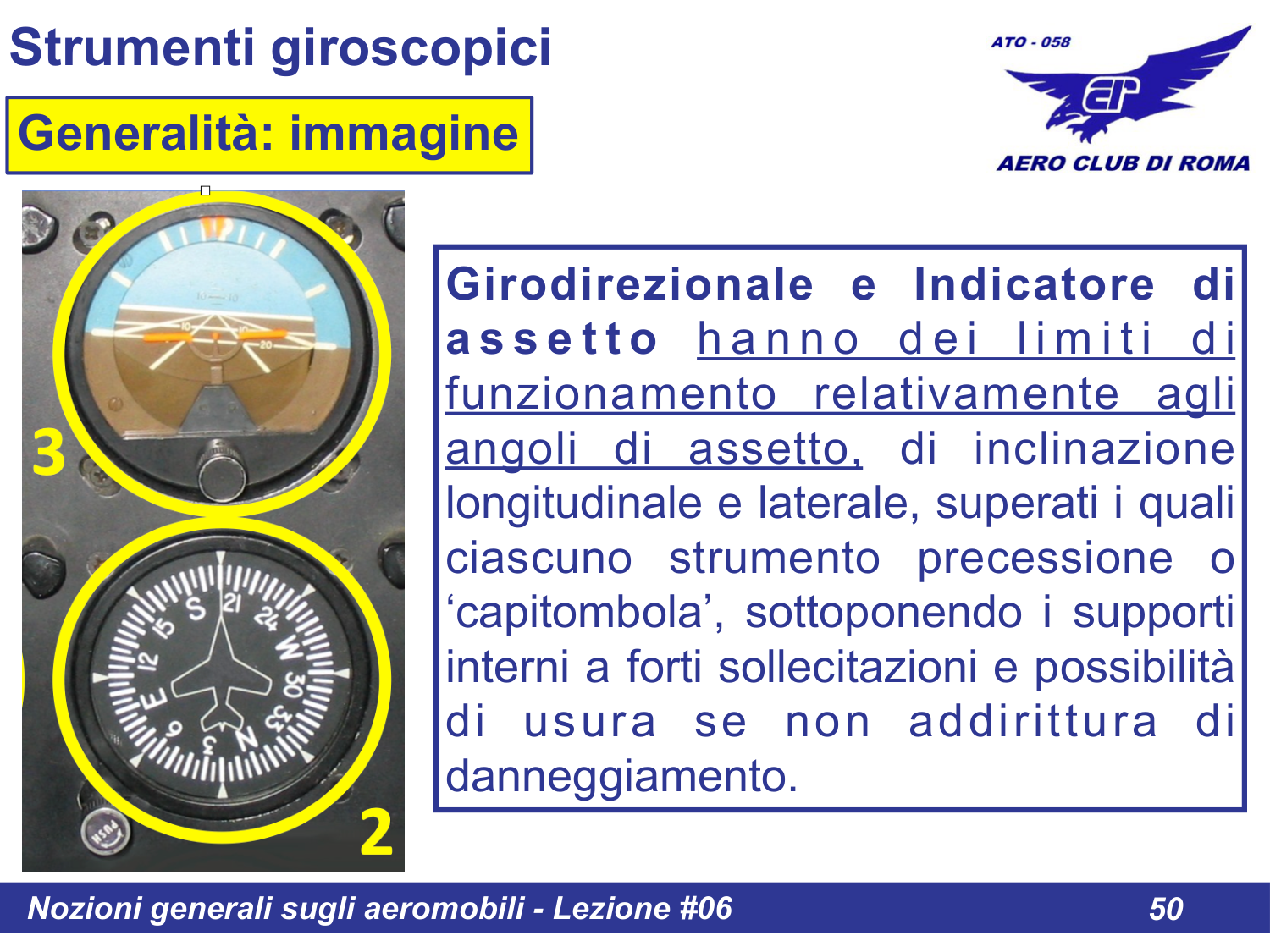

Giro-direzionale e Indicatore di assetto hanno dei limiti di funzionamento relativamente agli angoli di assetto, di inclinazione longitudinale e laterale.
Superati i quali ciascuno strumento precessiona o "capitombola", sottoponendo i supporti interni a forti sollecitazioni e possibilita di usura se non addirittura di danneggiamento.

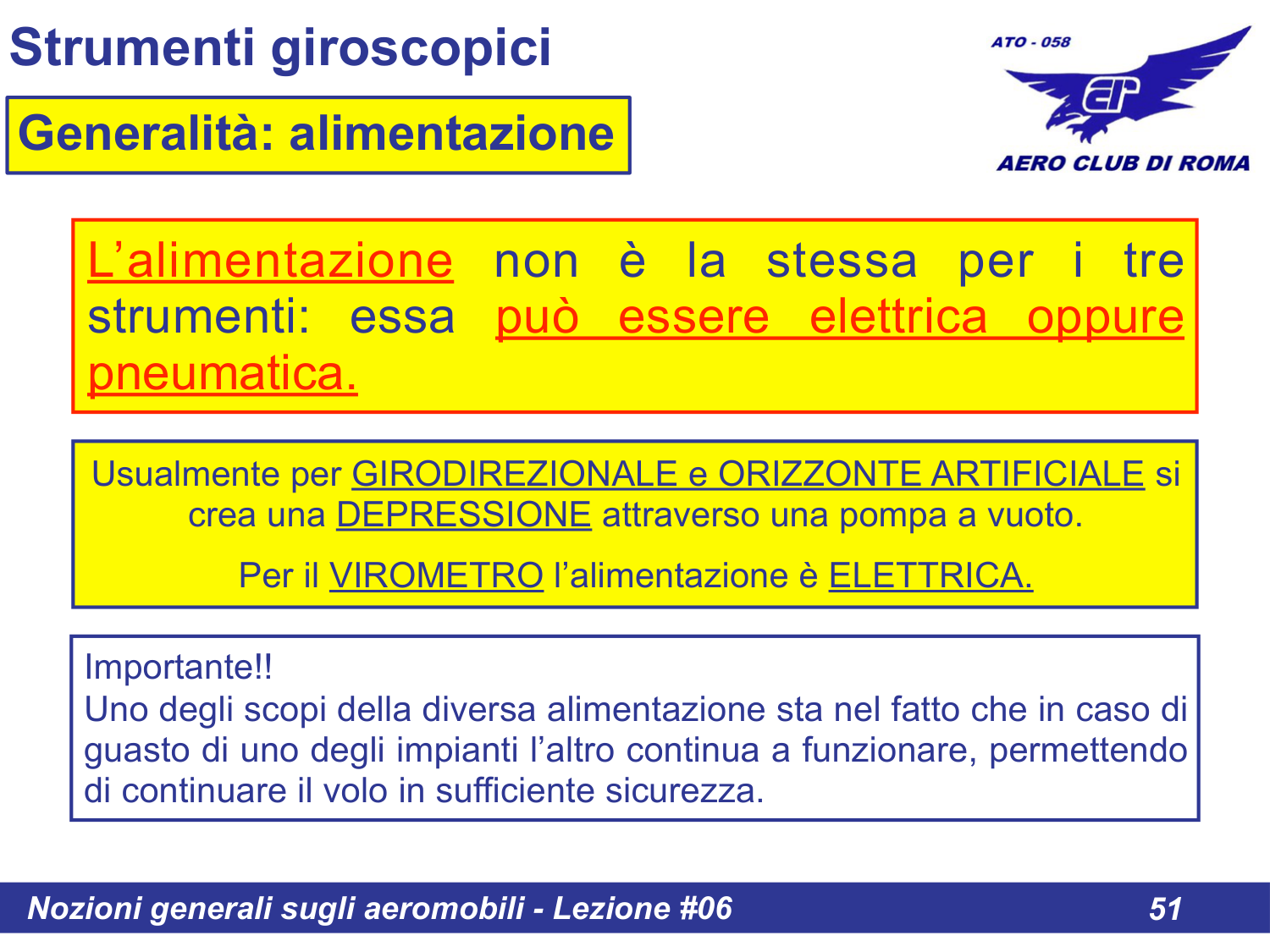

L'alimentazione non e la stessa per i tre strumenti: essa puo essere elettrica oppure pneumatica.
| Strumento | Alimentazione | Sistema |
|---|---|---|
| Giro-direzionale | Pneumatica | DEPRESSIONE attraverso pompa a vuoto |
| Orizzonte artificiale | Pneumatica | DEPRESSIONE attraverso pompa a vuoto |
| Virometro | Elettrica | Alimentazione ELETTRICA |
Uno degli scopi della diversa alimentazione sta nel fatto che in caso di guasto di uno degli impianti l'altro continua a funzionare, permettendo di continuare il volo in sufficiente sicurezza.

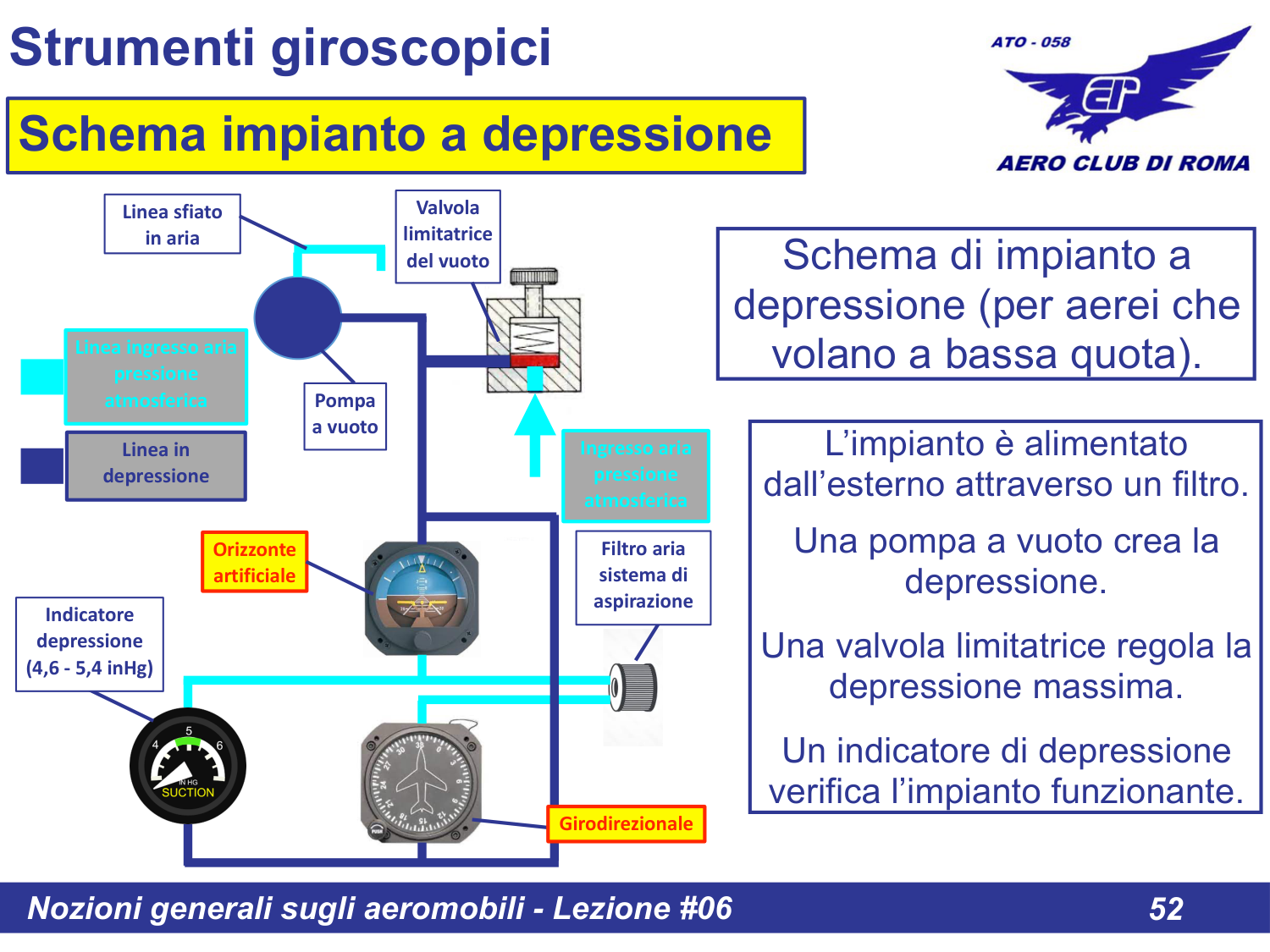

Schema di impianto a depressione (per aerei che volano a bassa quota):
| Componente | Funzione |
|---|---|
| Linea sfiato in aria | Ingresso dell'aria dall'esterno |
| Valvola limitatrice del vuoto | Regola la depressione massima |
| Pompa a vuoto | Crea una depressione nel sistema |
| Filtro aria sistema di aspirazione | Filtra l'aria in ingresso |
| Indicatore depressione | Verifica il funzionamento dell'impianto (4,6 - 5,4 inHg) |
| Orizzonte artificiale | Strumento alimentato |
| Giro-direzionale | Strumento alimentato |
Funzionamento:
