Il Campo Magnetico Terrestre

Nozioni Generali sugli Aeromobili - Lezione 6 | Corso PPL NIBBIO IV

Definizione di Campo

Definizione di campo

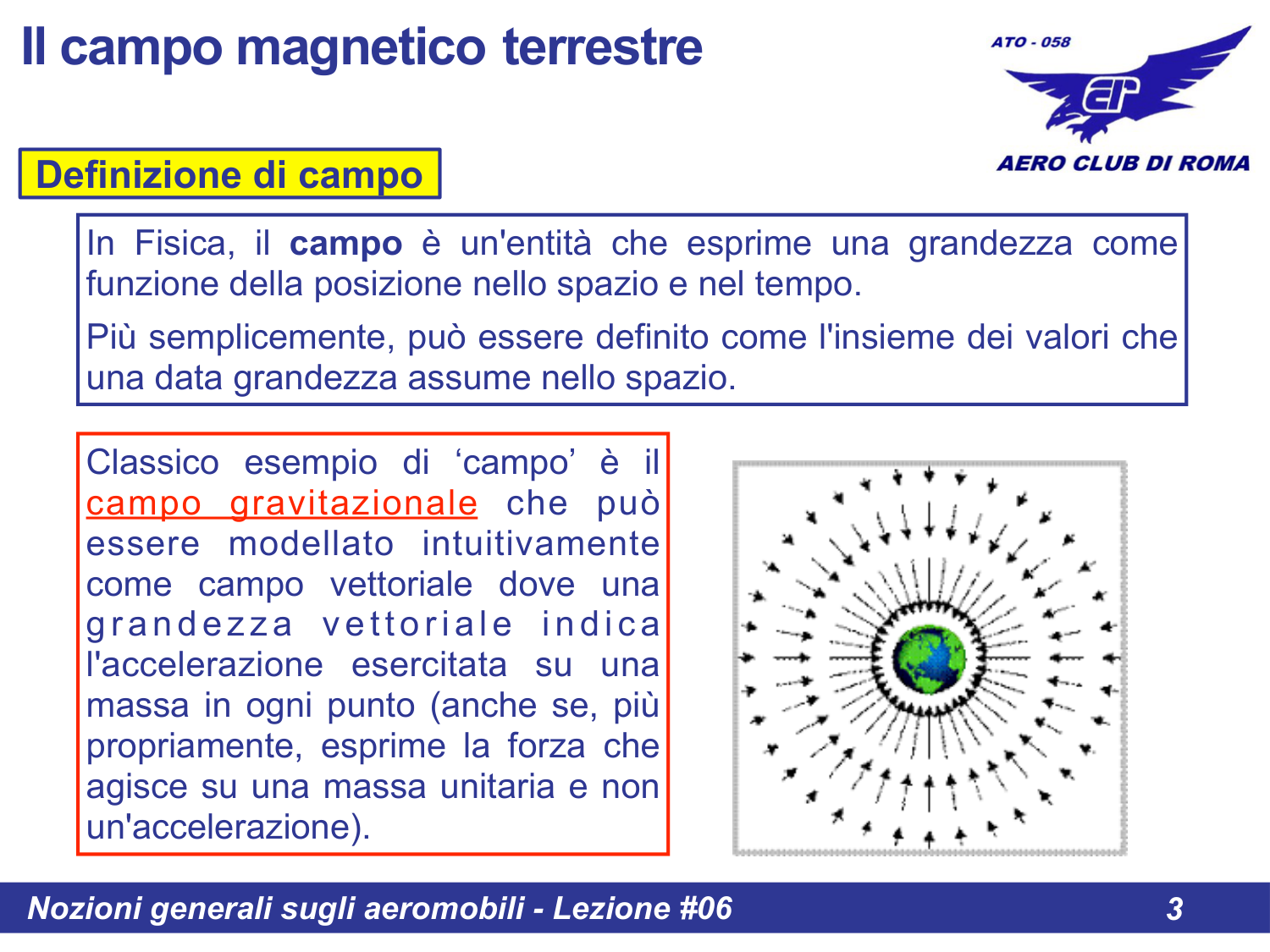

Slide 3 - Definizione di campo in Fisica

In Fisica, il campo e un'entita che esprime una grandezza come funzione della posizione nello spazio e nel tempo.

Piu semplicemente, puo essere definito come l'insieme dei valori che una data grandezza assume nello spazio.

Esempio: Il Campo Gravitazionale

Un classico esempio di "campo" e il campo gravitazionale che puo essere modellato intuitivamente come campo vettoriale dove una grandezza vettoriale indica l'accelerazione esercitata su una massa in ogni punto.

Piu propriamente, esprime la forza che agisce su una massa unitaria e non un'accelerazione.

Campo di forze e campo magnetico

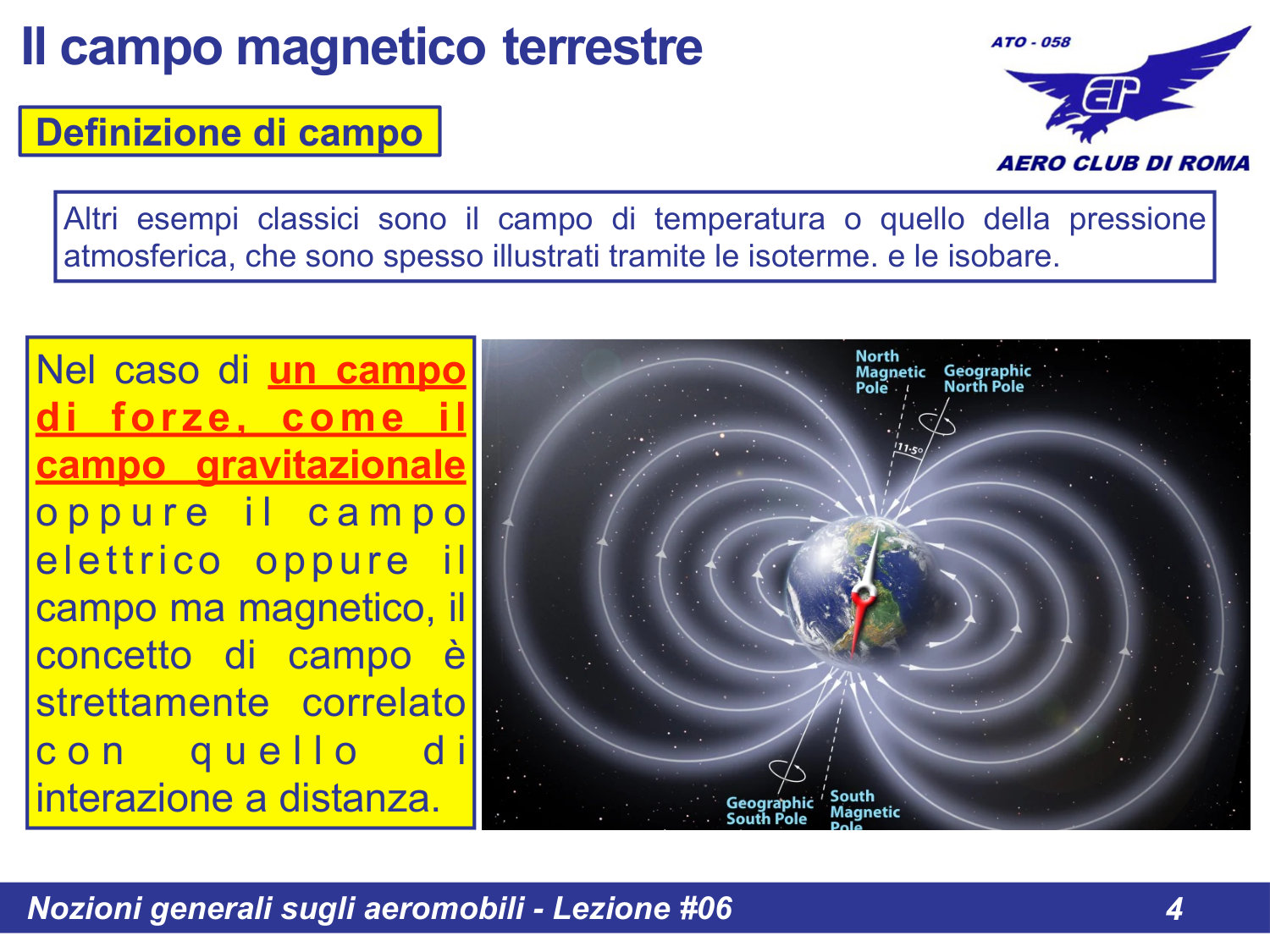

Slide 4 - Campo di forze, campo gravitazionale e campo magnetico

Nel caso di un campo di forze, come il campo gravitazionale oppure il campo elettrico oppure il campo magnetico, il concetto di campo e strettamente correlato con quello di interazione a distanza.

Il Campo Magnetico Terrestre

Linee di forza del campo magnetico

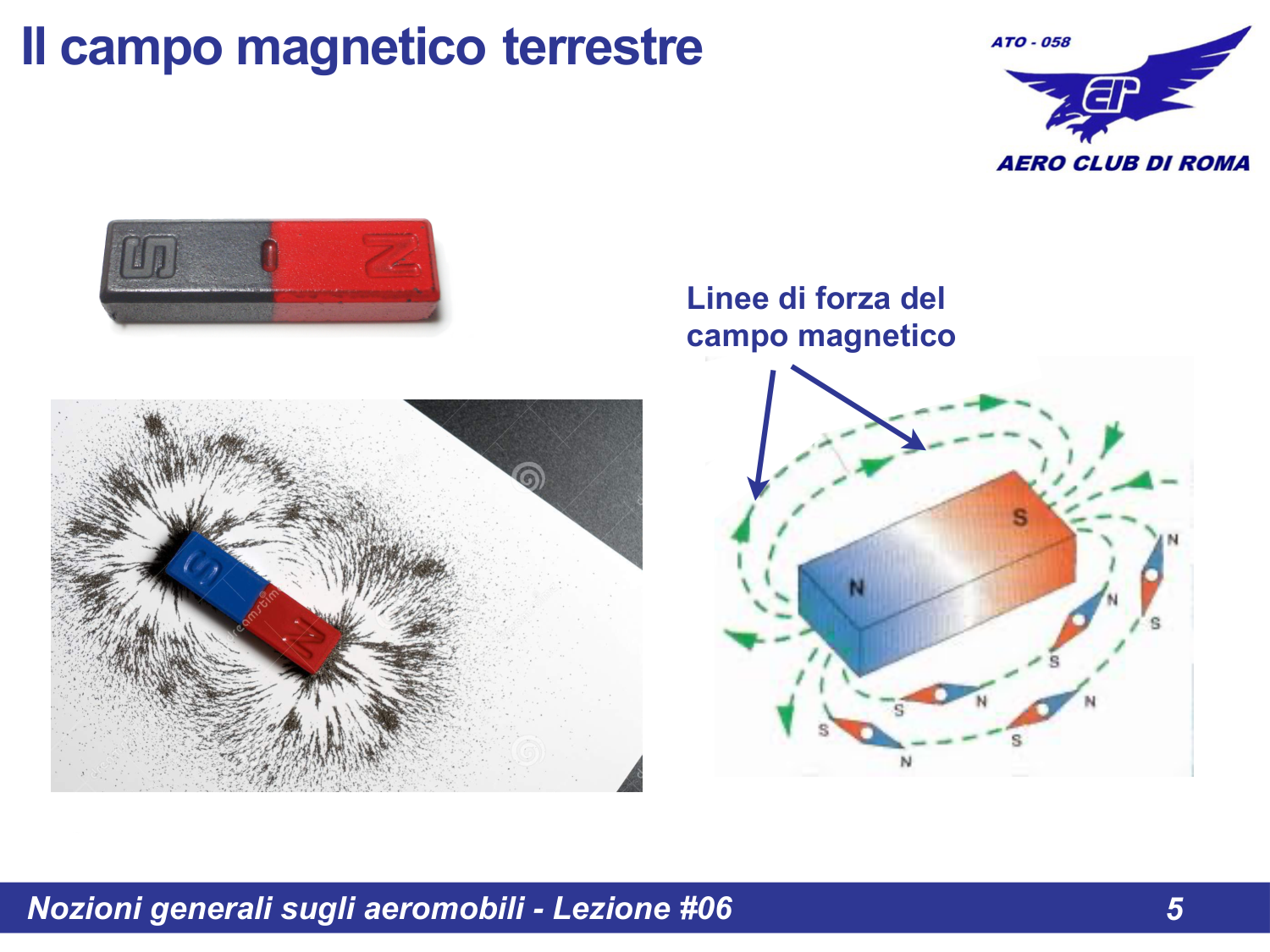

Slide 5 - Linee di forza del campo magnetico

Le linee di forza del campo magnetico rappresentano la direzione e l'intensita del campo magnetico in ogni punto dello spazio.

Nel caso di un magnete, le linee escono dal polo Nord e rientrano dal polo Sud.

La Terra come Dipolo Magnetico

Dipolo magnetico terrestre

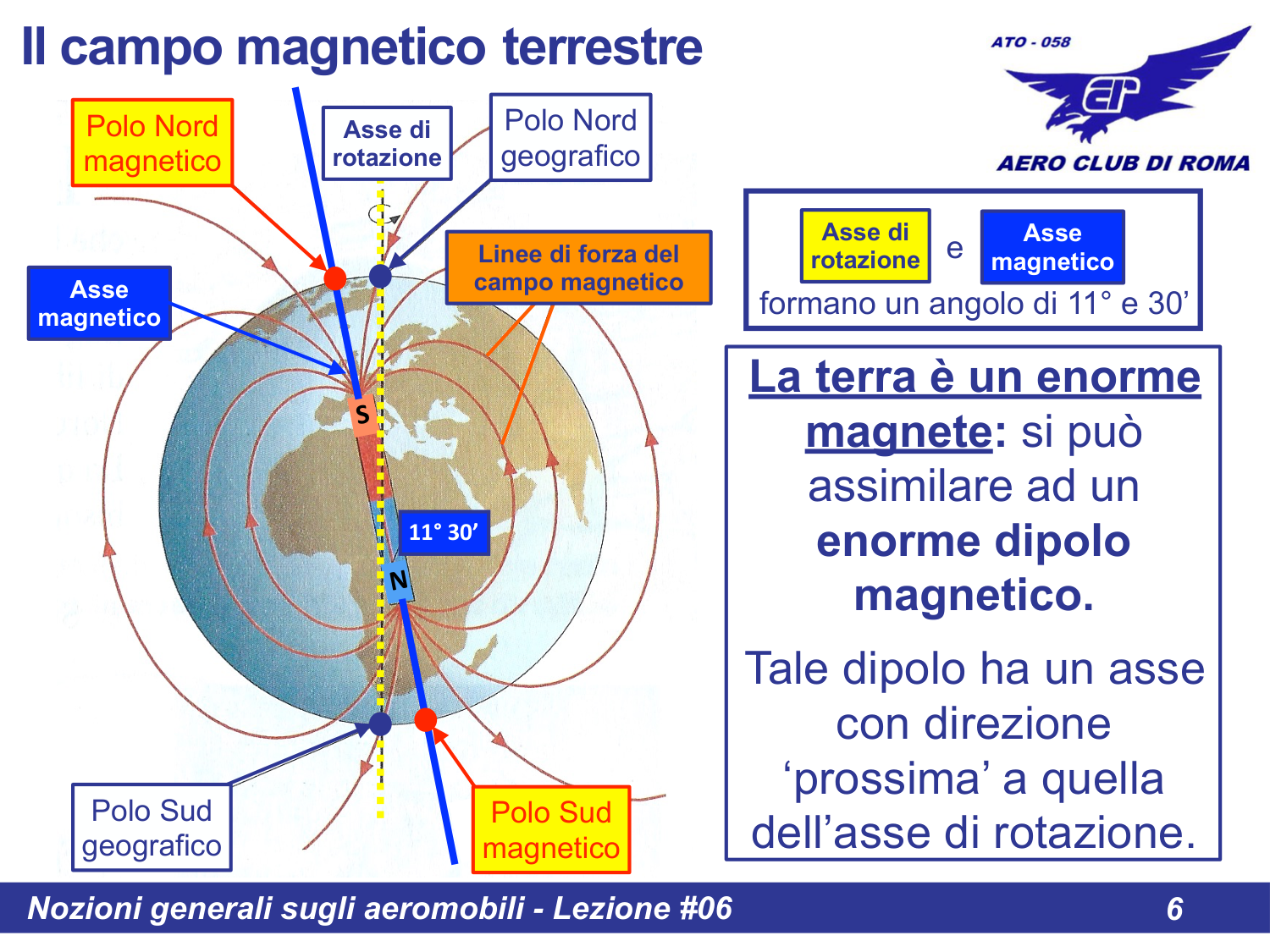

Slide 6 - La Terra e un enorme magnete (dipolo magnetico)

La Terra e un enorme magnete: si puo assimilare ad un enorme dipolo magnetico.

Tale dipolo ha un asse con direzione "prossima" a quella dell'asse di rotazione.

L'asse di rotazione e l'asse magnetico formano un angolo di 11 gradi e 30'.

Polo Nord magnetico e geografico

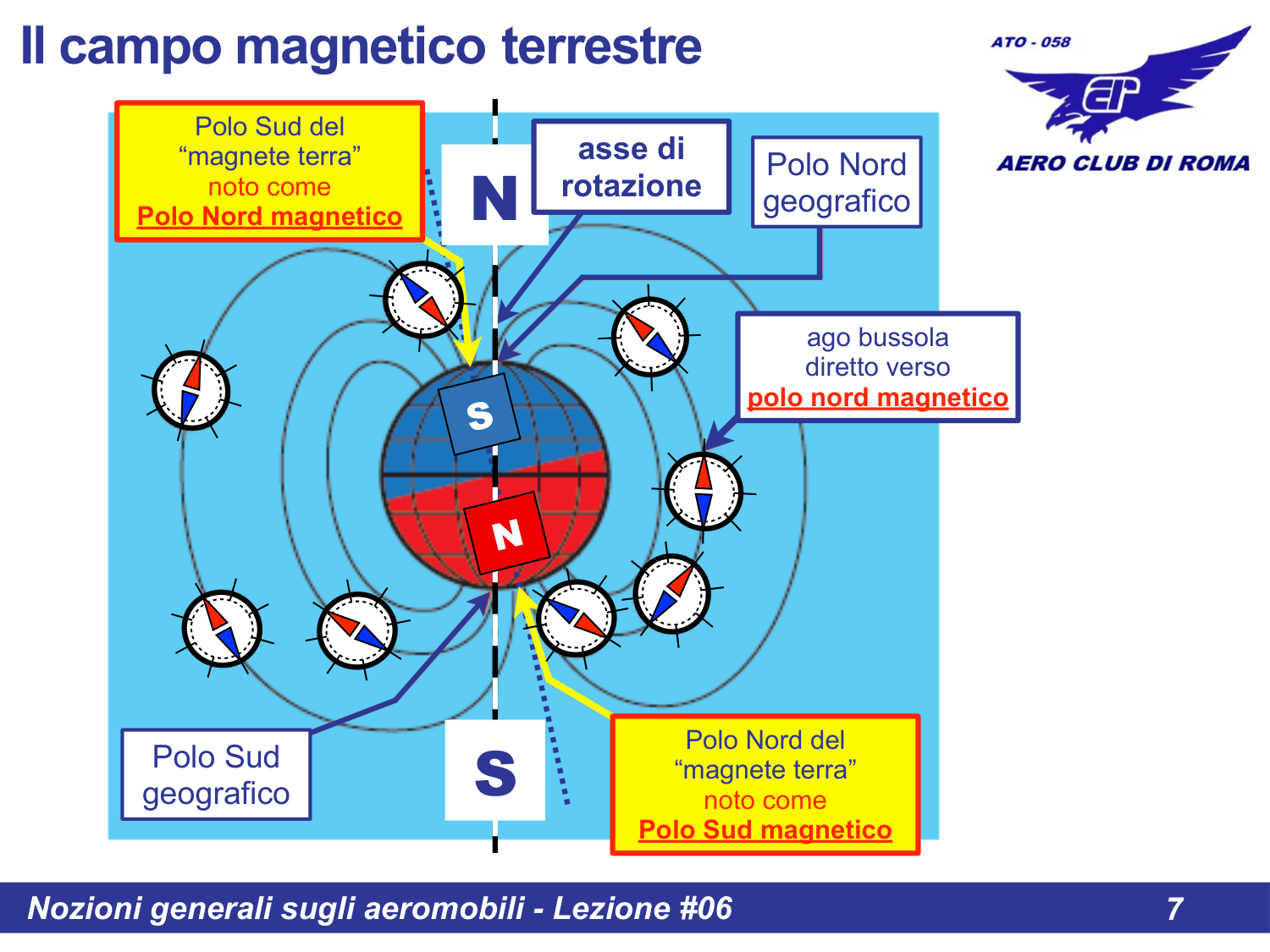

Slide 7 - Comportamento dell'ago della bussola rispetto ai poli

Attenzione alla Nomenclatura!

Polo Sud del "magnete Terra" = si trova vicino al Polo Nord geografico

Polo Nord del "magnete Terra" = si trova vicino al Polo Sud geografico

L'ago della bussola e diretto verso il polo nord magnetico (che in realta e il polo Sud del magnete Terra).

Intensita del Campo Magnetico

Intensita campo magnetico terrestre

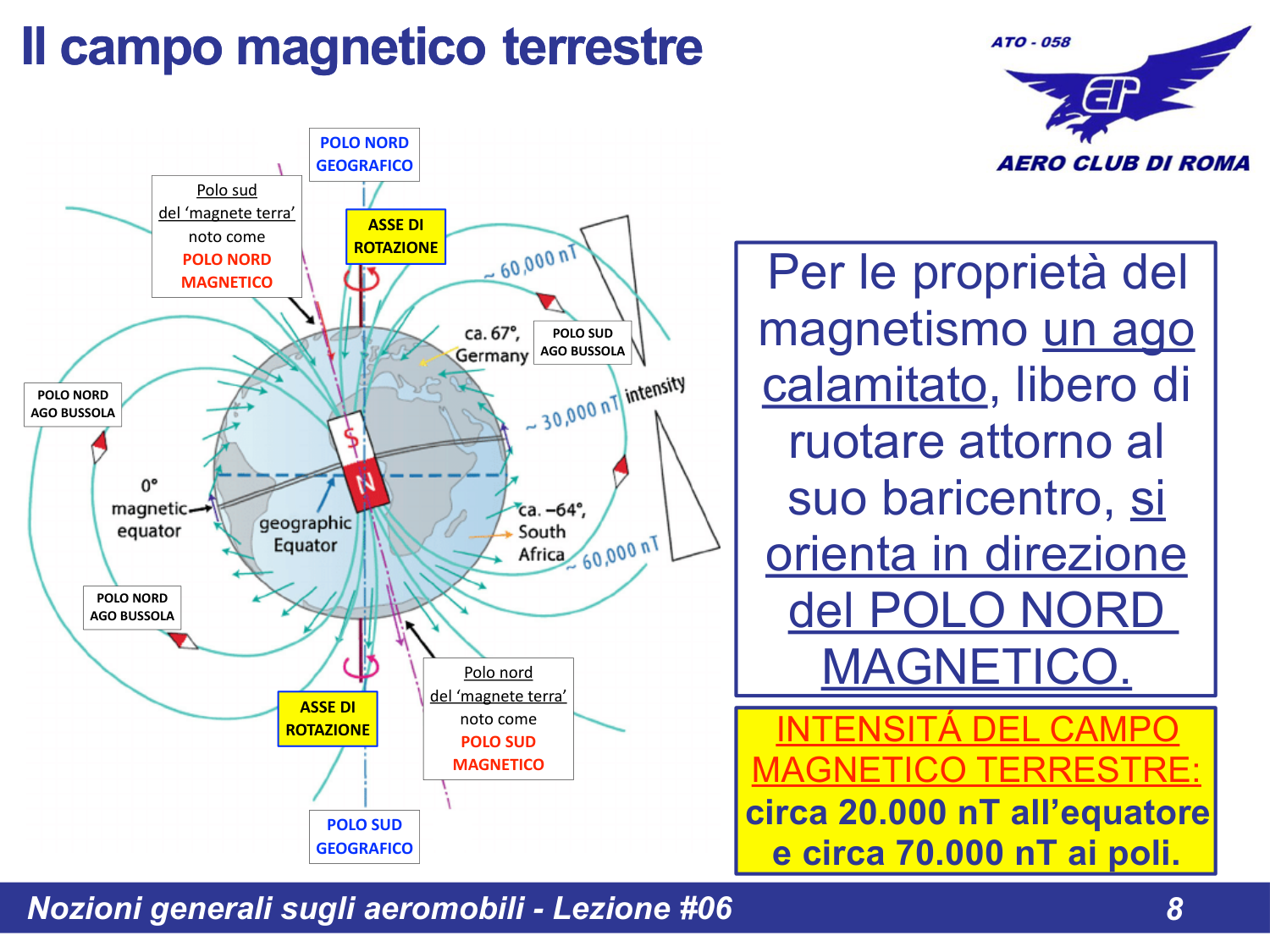

Slide 8 - Intensita del campo magnetico terrestre

Per le proprieta del magnetismo un ago calamitato, libero di ruotare attorno al suo baricentro, si orienta in direzione del POLO NORD MAGNETICO.

Valori dell'Intensita

PosizioneIntensita (nanoTesla)
All'equatorecirca 20.000 nT
Ai policirca 70.000 nT

L'intensita del campo magnetico terrestre varia in intensita dall'equatore ai poli, con valori che vanno da circa 20.000 nT a 70.000 nT.

Unita di Misura del Campo Magnetico

Unita di misura Tesla e Gauss

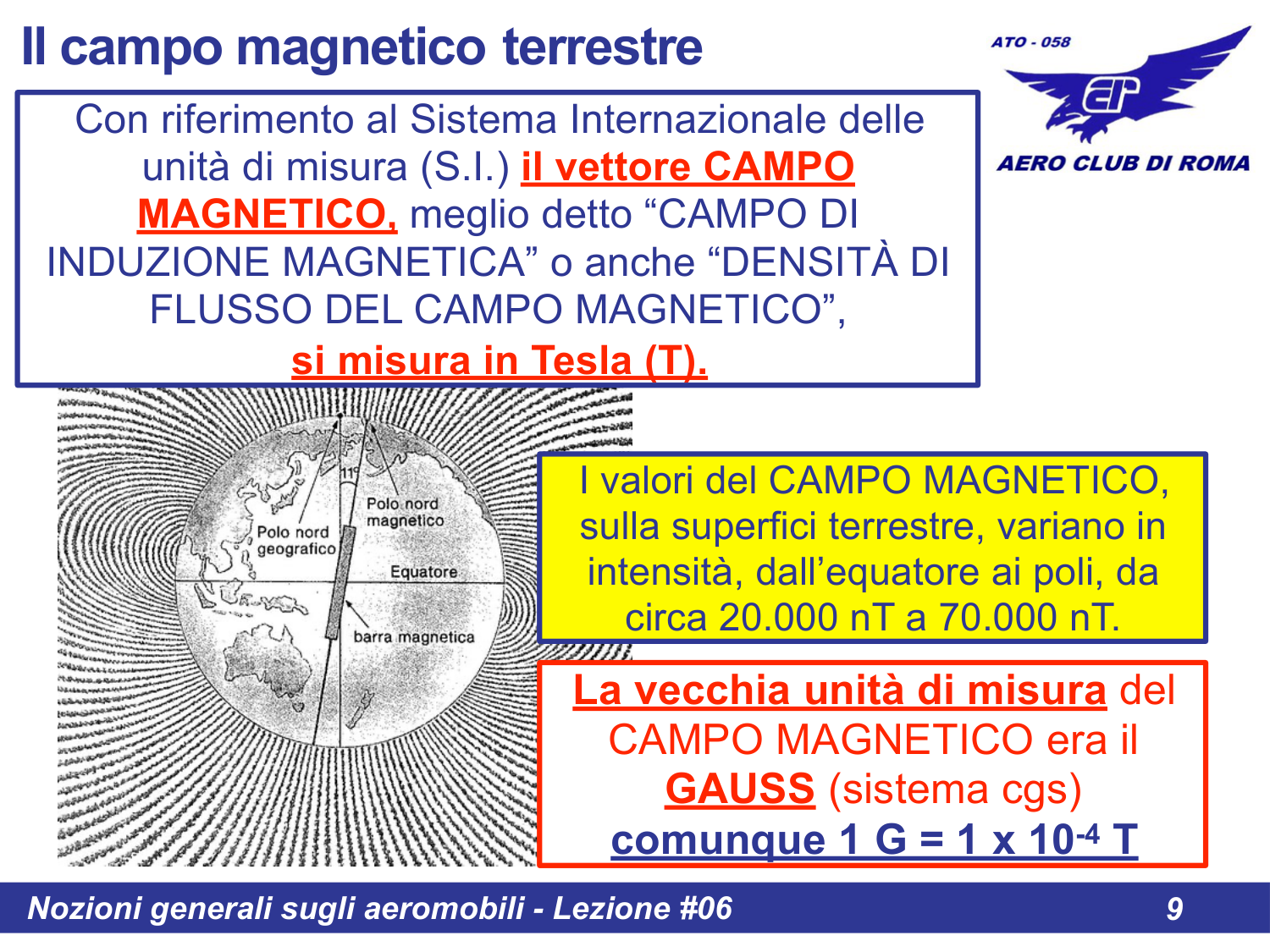

Slide 9 - Unita di misura: Tesla e Gauss

Con riferimento al Sistema Internazionale delle unita di misura (S.I.) il vettore CAMPO MAGNETICO, meglio detto "CAMPO DI INDUZIONE MAGNETICA" o anche "DENSITA DI FLUSSO DEL CAMPO MAGNETICO", si misura in Tesla (T).

Conversione Gauss - Tesla

SistemaUnitaEquivalenza
Sistema Internazionale (SI)Tesla (T)Unita base
Sistema cgsGauss (G)1 G = 1 x 10-4 T
-nanoTesla (nT)1 nT = 10-9 T

La vecchia unita di misura del CAMPO MAGNETICO era il GAUSS (sistema cgs).

Comunque: 1 G = 1 x 10-4 T
