Regolazioni Altimetriche

QFE - QNH - QNE

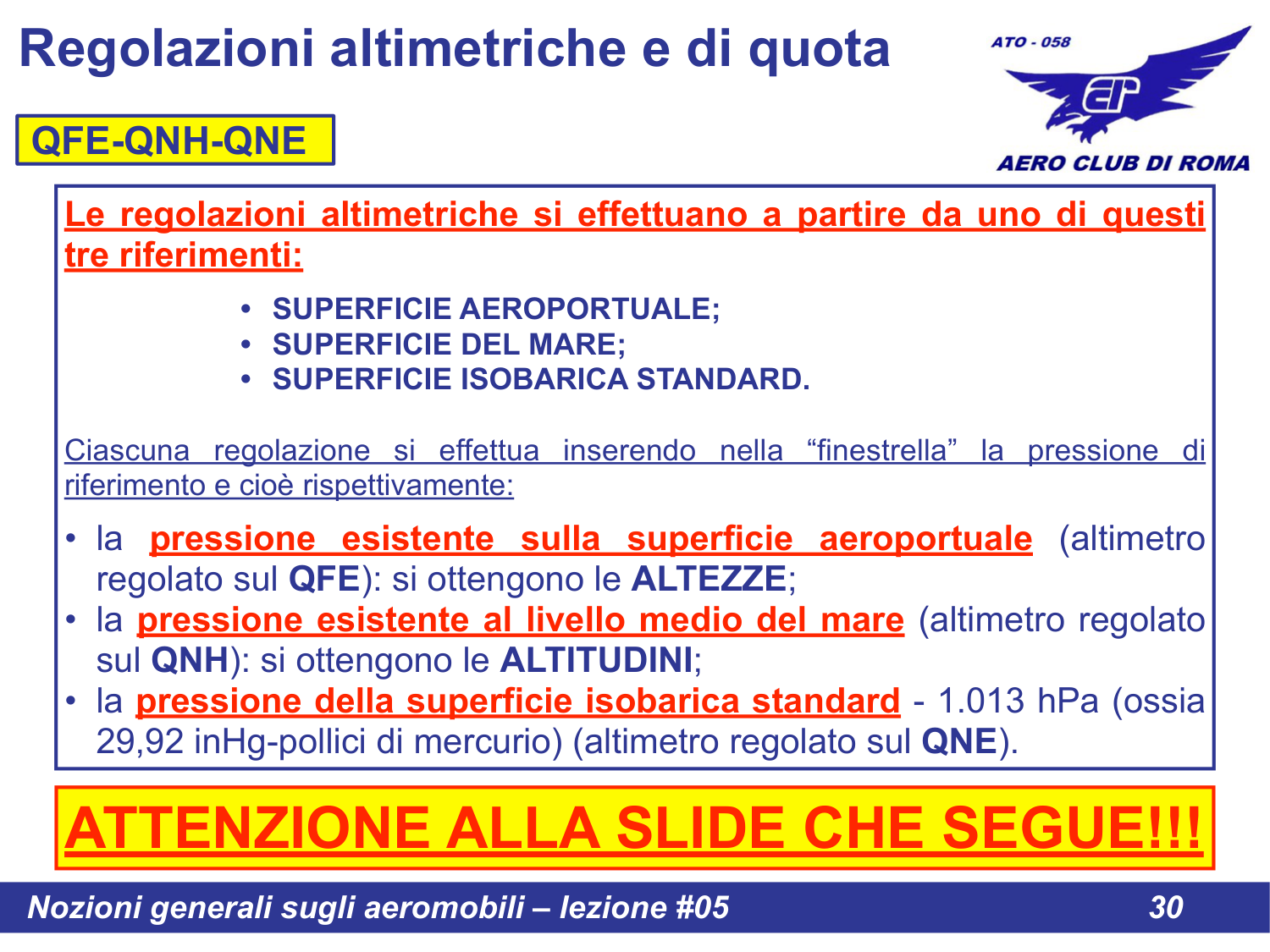

Slide 30 - Introduzione alle regolazioni altimetriche

Le regolazioni altimetriche si effettuano a partire da uno di questi tre riferimenti:

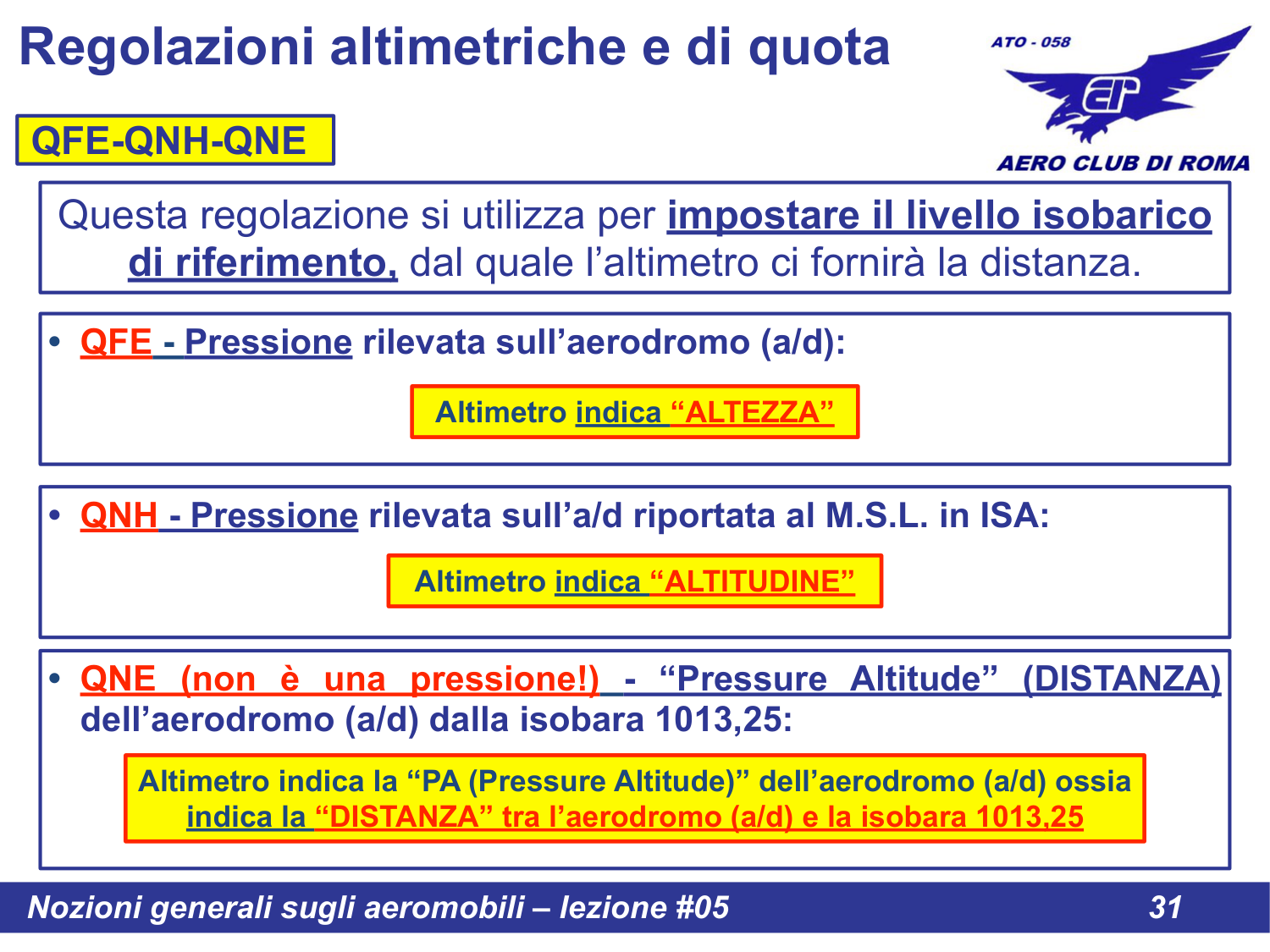

Slide 31 - Dettaglio delle regolazioni QFE, QNH, QNE

Regolazione	Pressione di Riferimento	L'altimetro indica
QFE	Pressione esistente sulla superficie aeroportuale	ALTEZZA
QNH	Pressione esistente al livello medio del mare	ALTITUDINE
QNE	1013,25 hPa (29,92 inHg) - superficie isobarica standard	LIVELLO DI VOLO

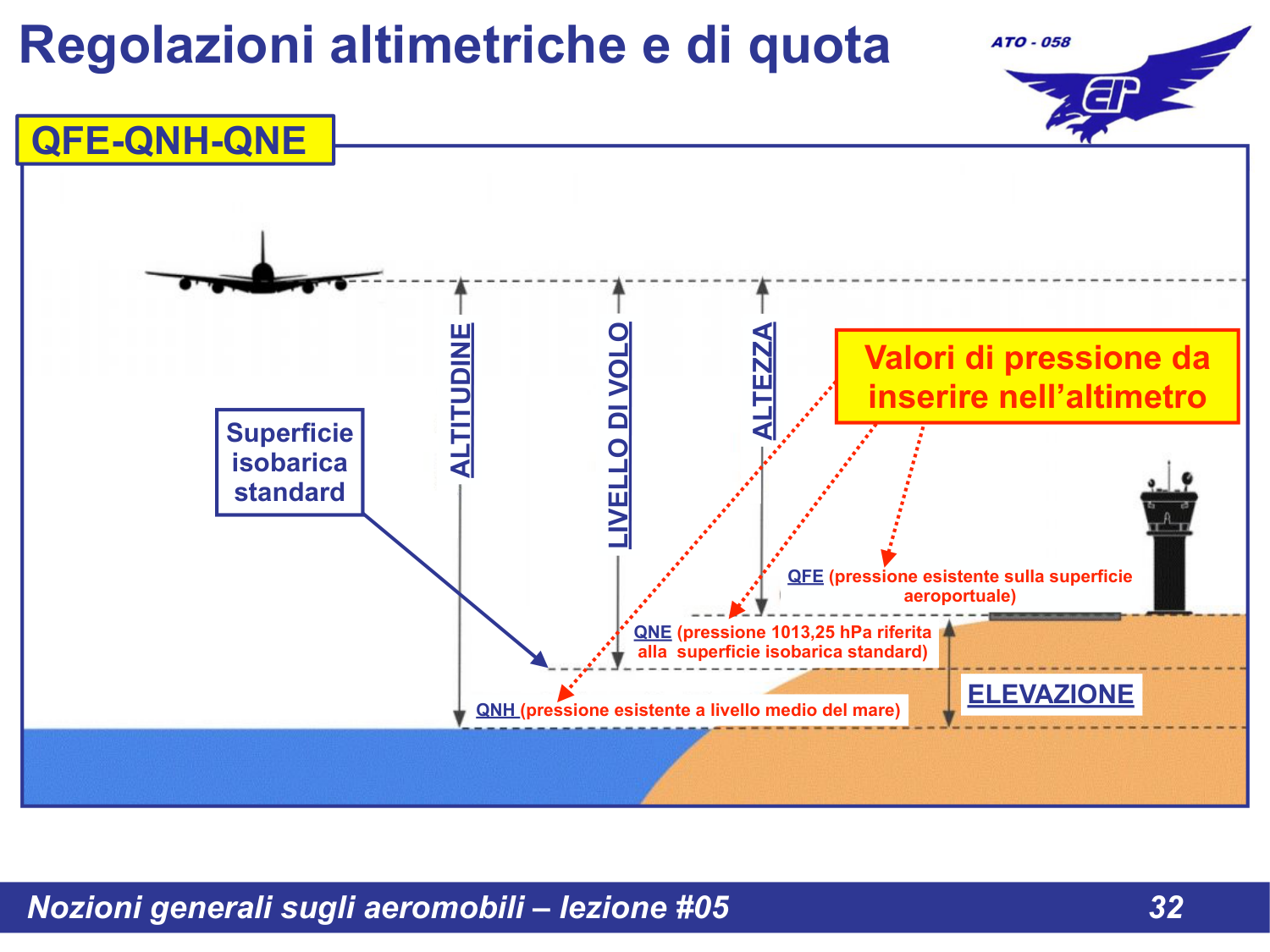

Slide 32 - Schema grafico delle diverse quote

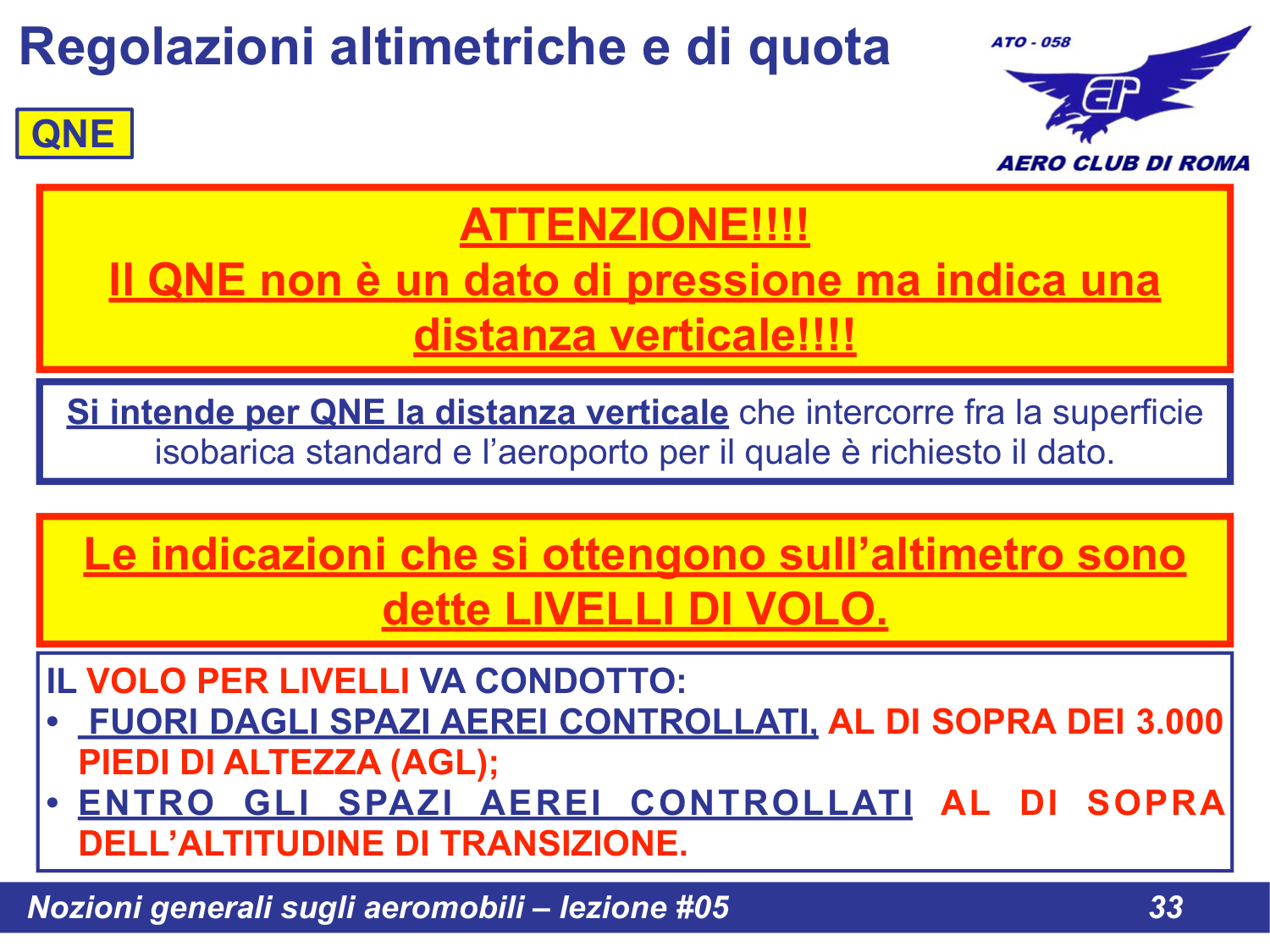

Slide 33 - QNE: NON e una pressione!

ATTENZIONE!!!!

Il QNE non e un dato di pressione ma indica una distanza verticale!!!!

Si intende per QNE la distanza verticale che intercorre fra la superficie isobarica standard e l'aeroporto per il quale e richiesto il dato.

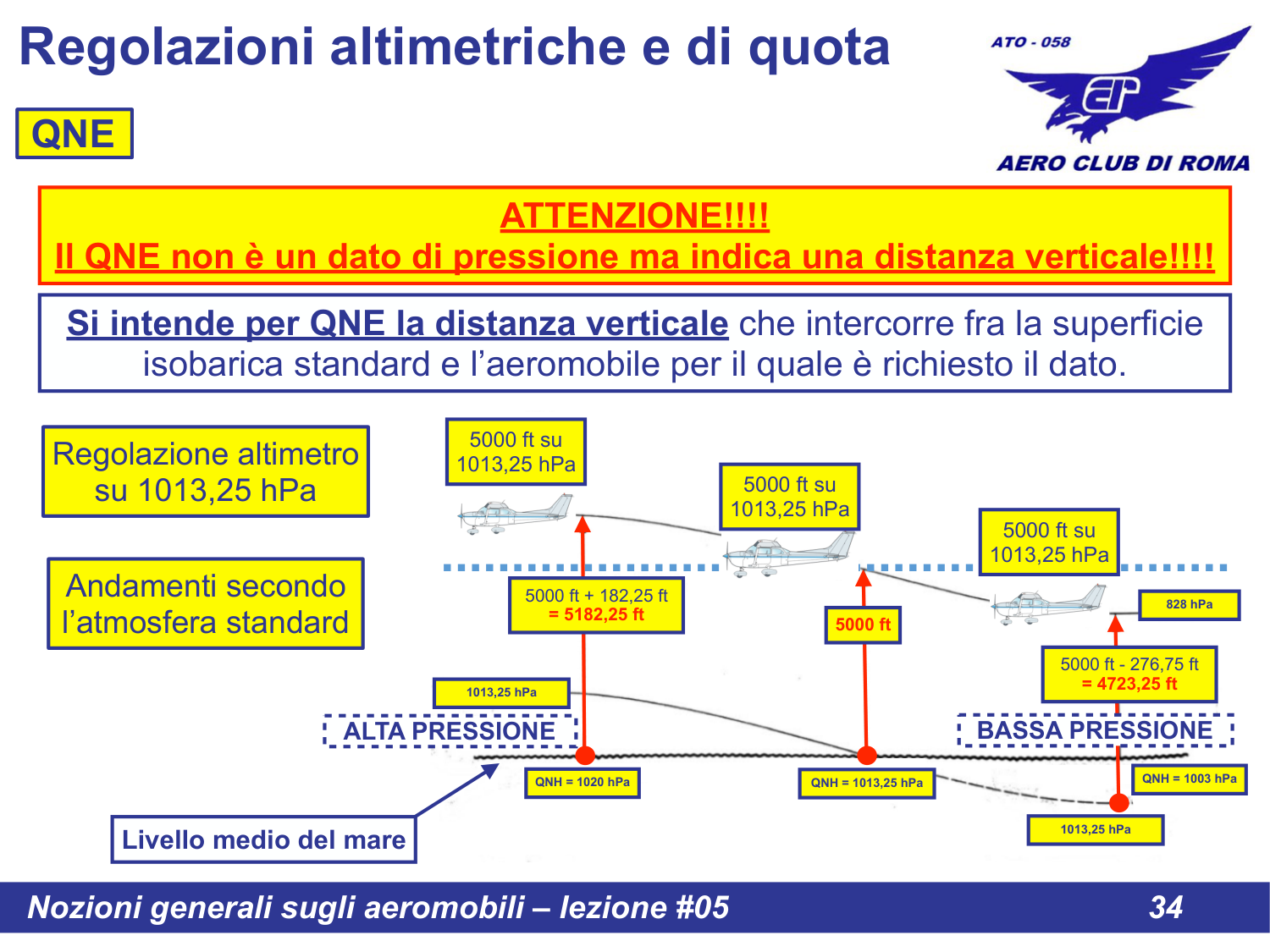

Slide 34 - Effetto della pressione sui livelli di volo

IL VOLO PER LIVELLI VA CONDOTTO:

FUORI DAGLI SPAZI AEREI CONTROLLATI, al di sopra dei 3.000 piedi di altezza (AGL)
ENTRO GLI SPAZI AEREI CONTROLLATI al di sopra dell'altitudine di transizione

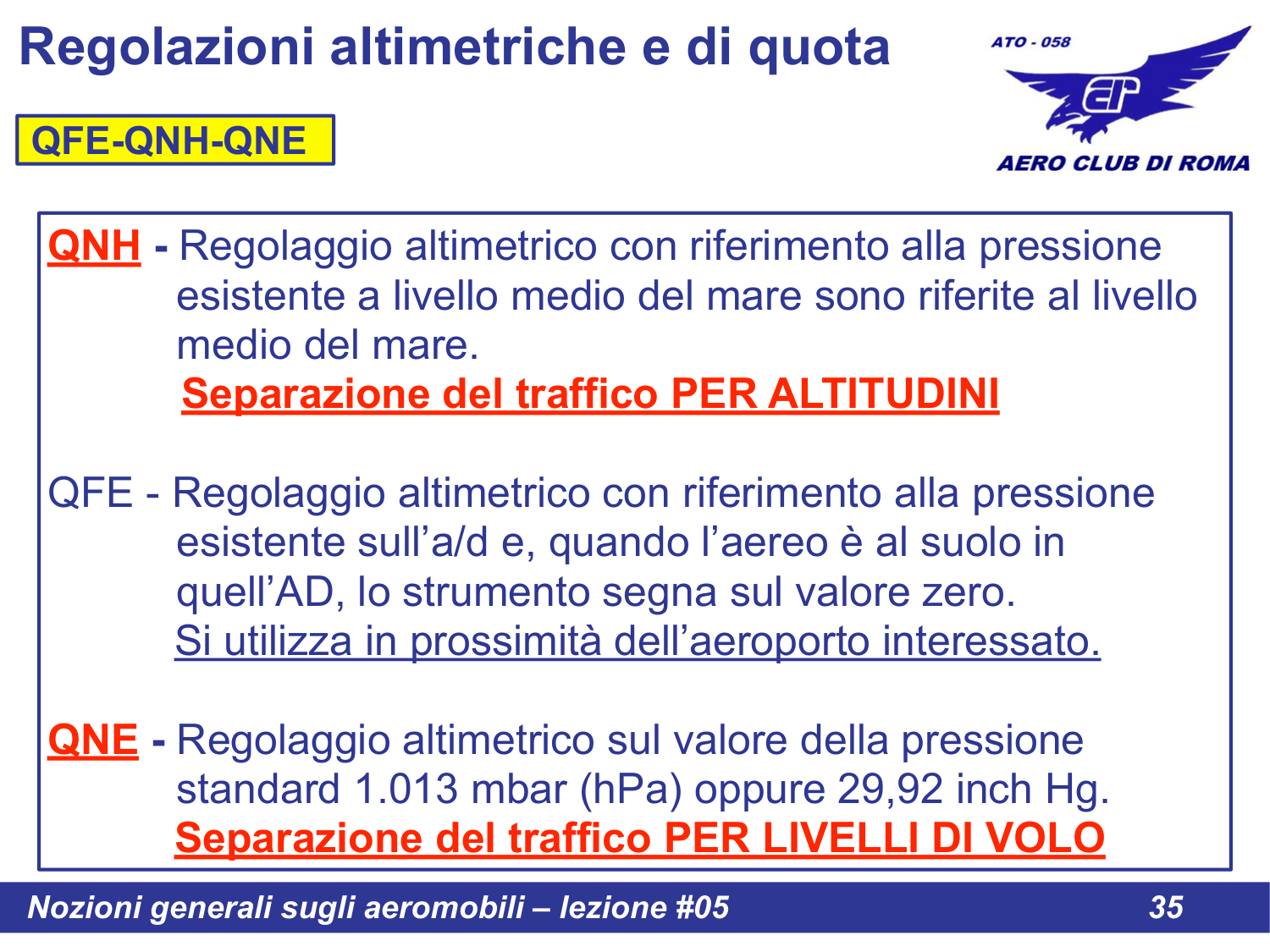

Slide 35 - Riepilogo delle regolazioni altimetriche

Regolazione	Uso	Separazione traffico
QNH	Regolaggio con riferimento alla pressione al livello medio del mare	PER ALTITUDINI
QFE	Regolaggio con riferimento alla pressione sull'a/d. Al suolo lo strumento segna zero.	In prossimita dell'aeroporto
QNE	Regolaggio sul valore 1013 hPa (29,92 inHg)	PER LIVELLI DI VOLO

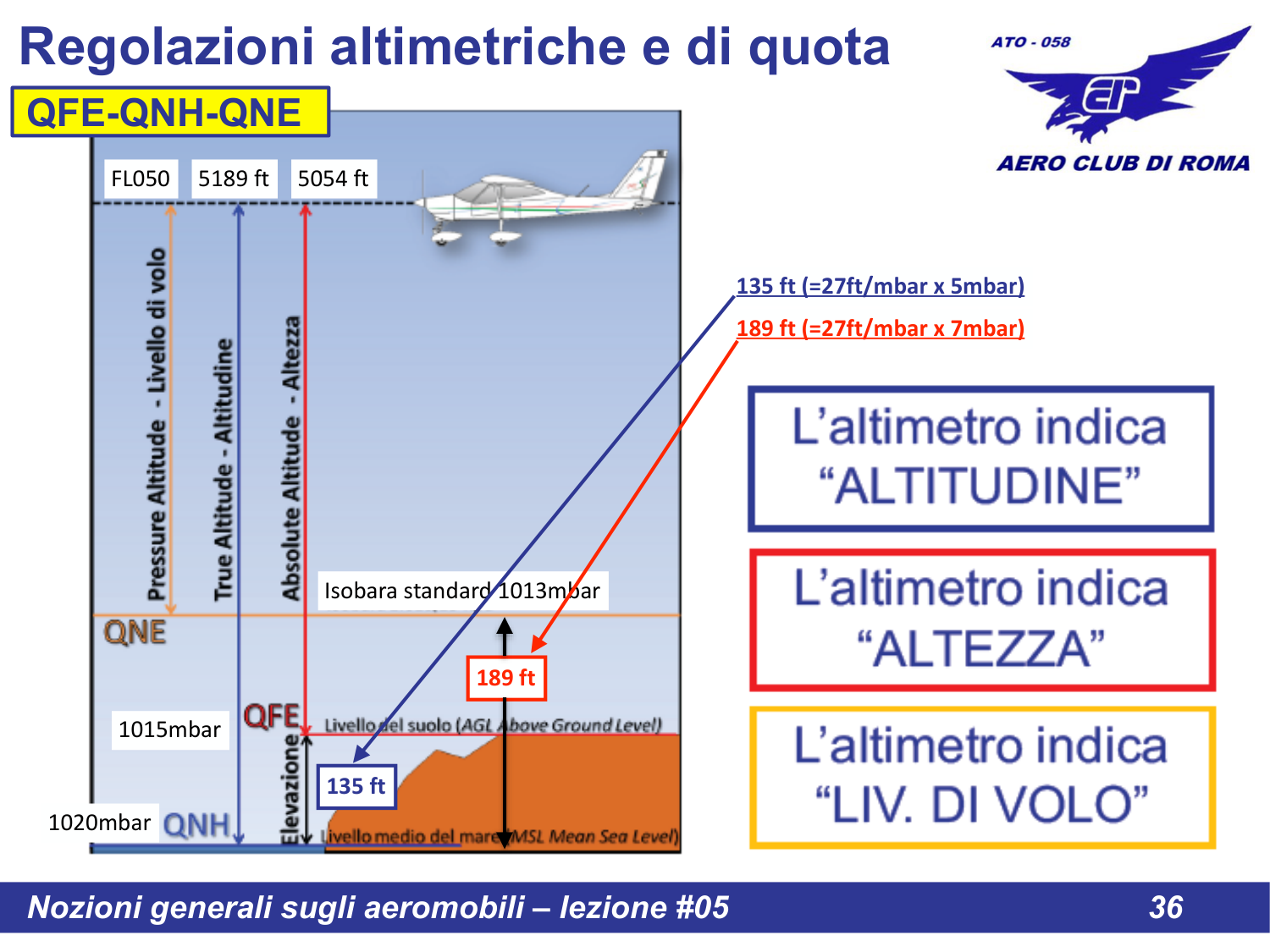

Slide 36 - Schema completo con tutte le quote

Riepilogo indicazioni altimetro:
