Principio di Funzionamento

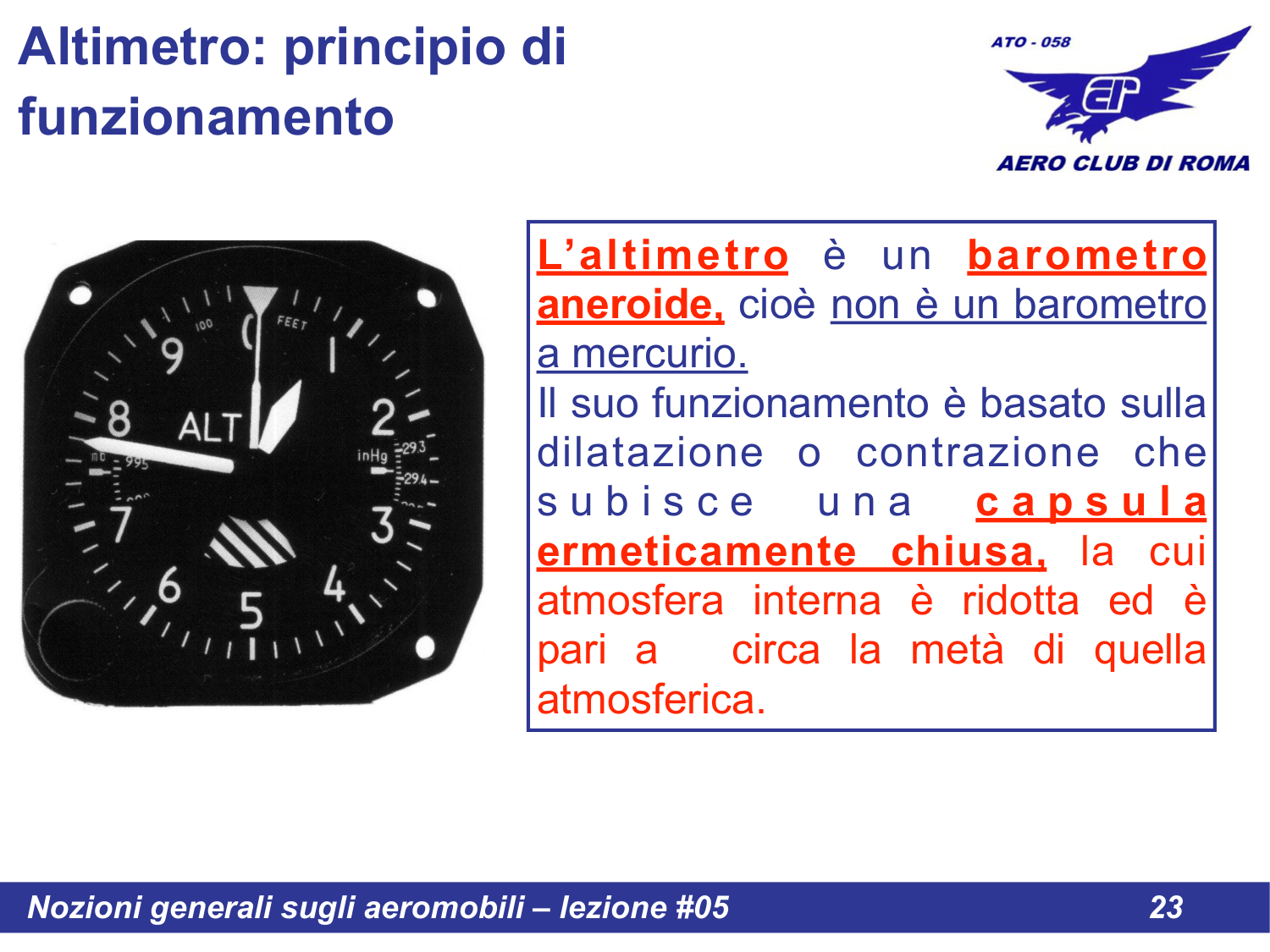

Slide 23 - L'altimetro: barometro aneroide
L'altimetro e un barometro aneroide, cioe non e un barometro a mercurio.
Il suo funzionamento e basato sulla dilatazione o contrazione che subisce una capsula ermeticamente chiusa, la cui atmosfera interna e ridotta ed e pari a circa la meta di quella atmosferica.

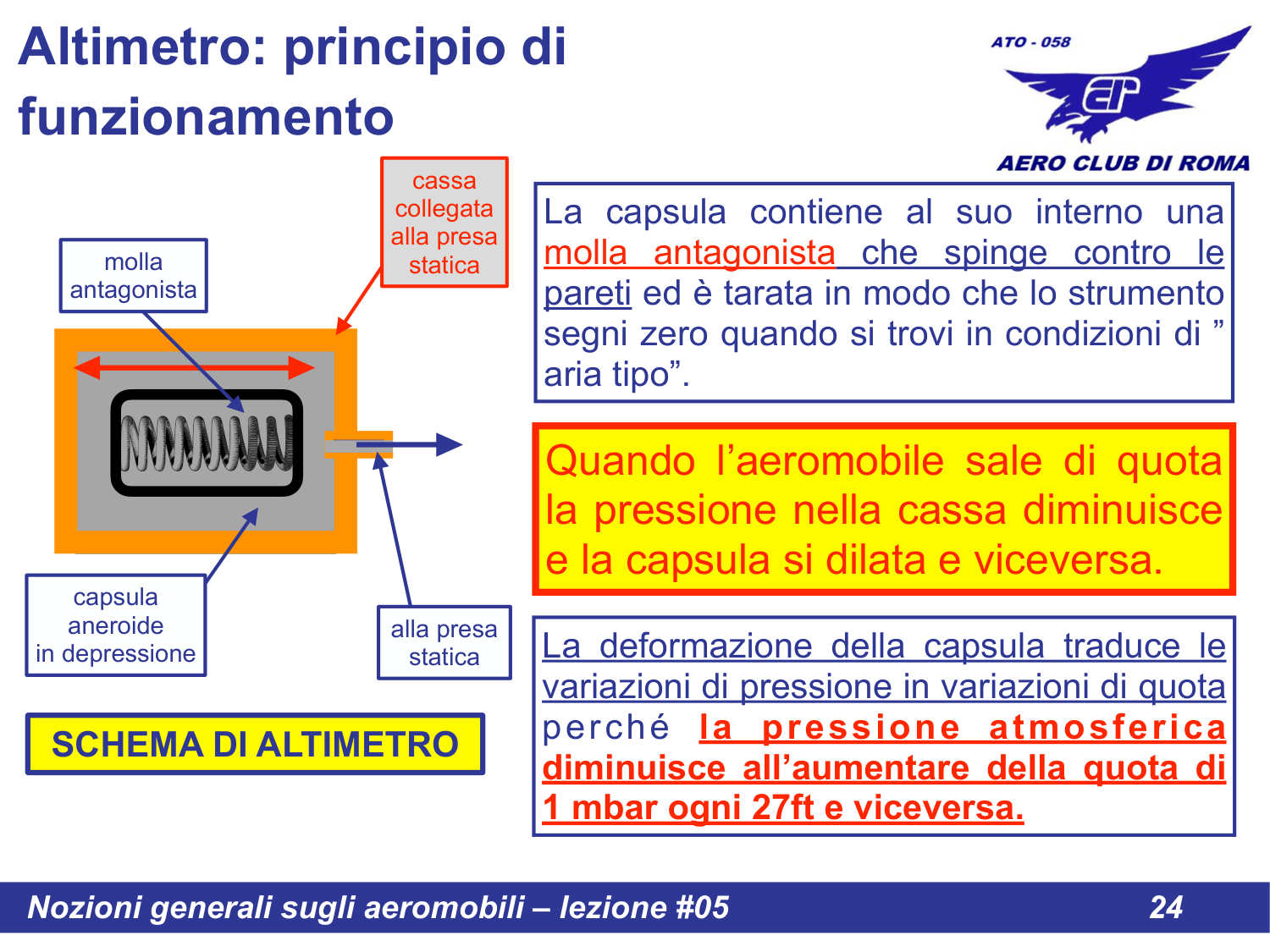

Slide 24 - Schema interno dell'altimetro con capsula aneroide
Funzionamento:
- La capsula contiene al suo interno una molla antagonista che spinge contro le pareti
- E tarata in modo che lo strumento segni zero quando si trovi in condizioni di "aria tipo"
- Quando l'aeromobile sale di quota, la pressione nella cassa diminuisce e la capsula si dilata
- Quando l'aeromobile scende, la pressione aumenta e la capsula si contrae
La deformazione della capsula traduce le variazioni di pressione in variazioni di quota perche:
La pressione atmosferica diminuisce all'aumentare della quota di 1 mbar ogni 27 ft e viceversa.
