Classificazione Strumenti

Configurazione Strumenti "a T"

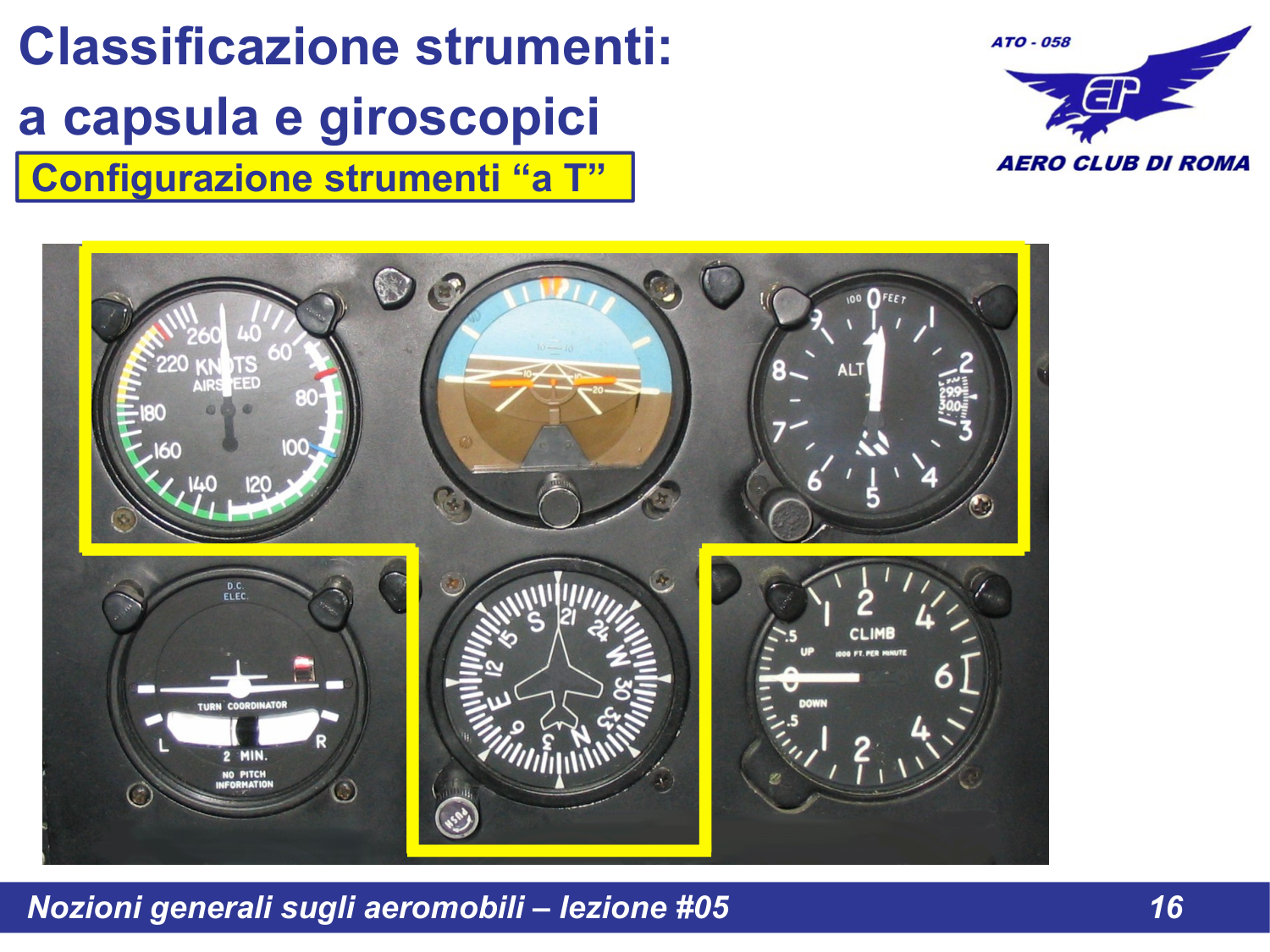

Slide 16 - Configurazione strumenti "a T" (foto reale)

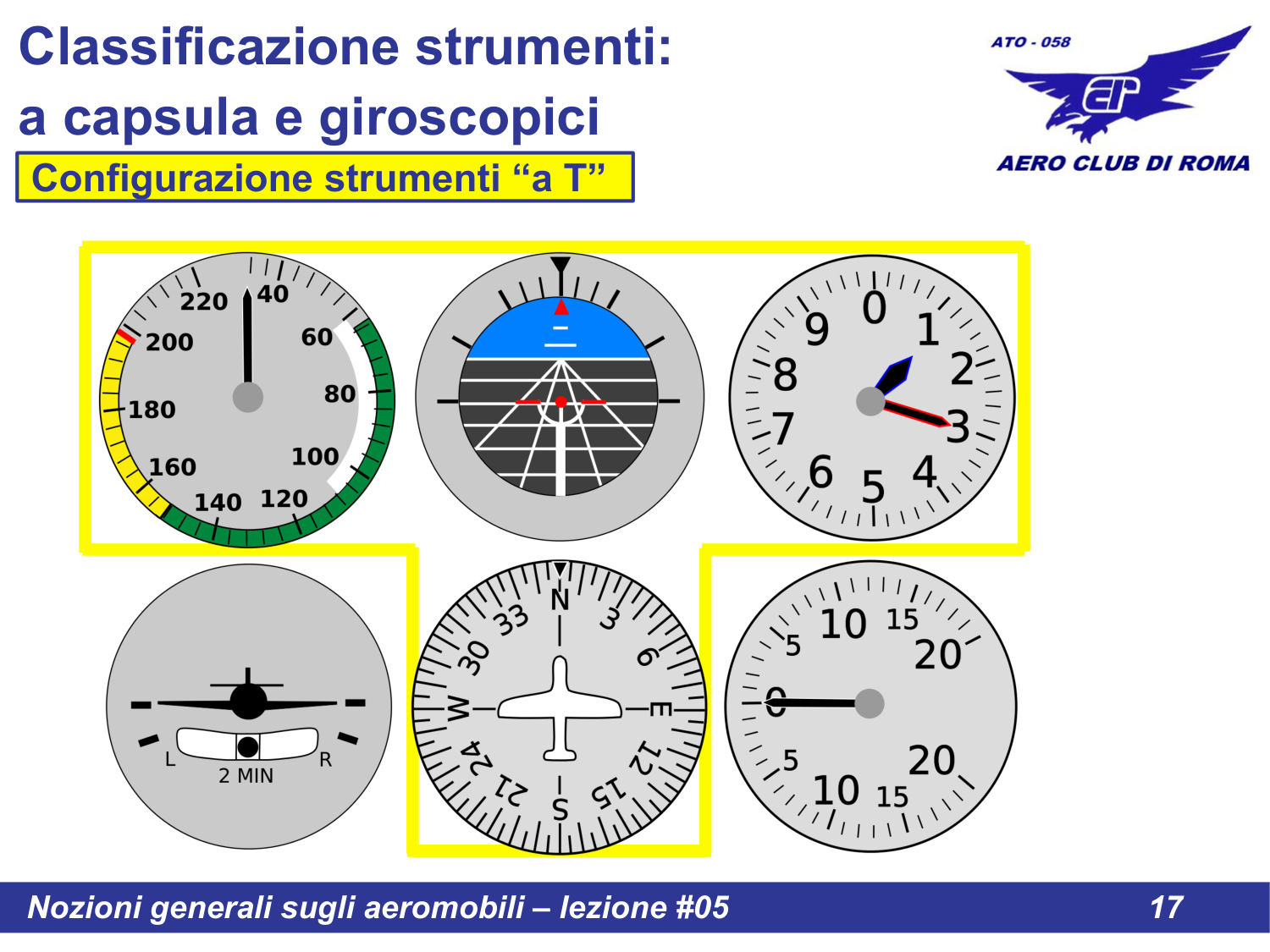

Slide 17 - Schema della configurazione "a T"

La configurazione "a T" e la disposizione standard degli strumenti di volo principali sul pannello:

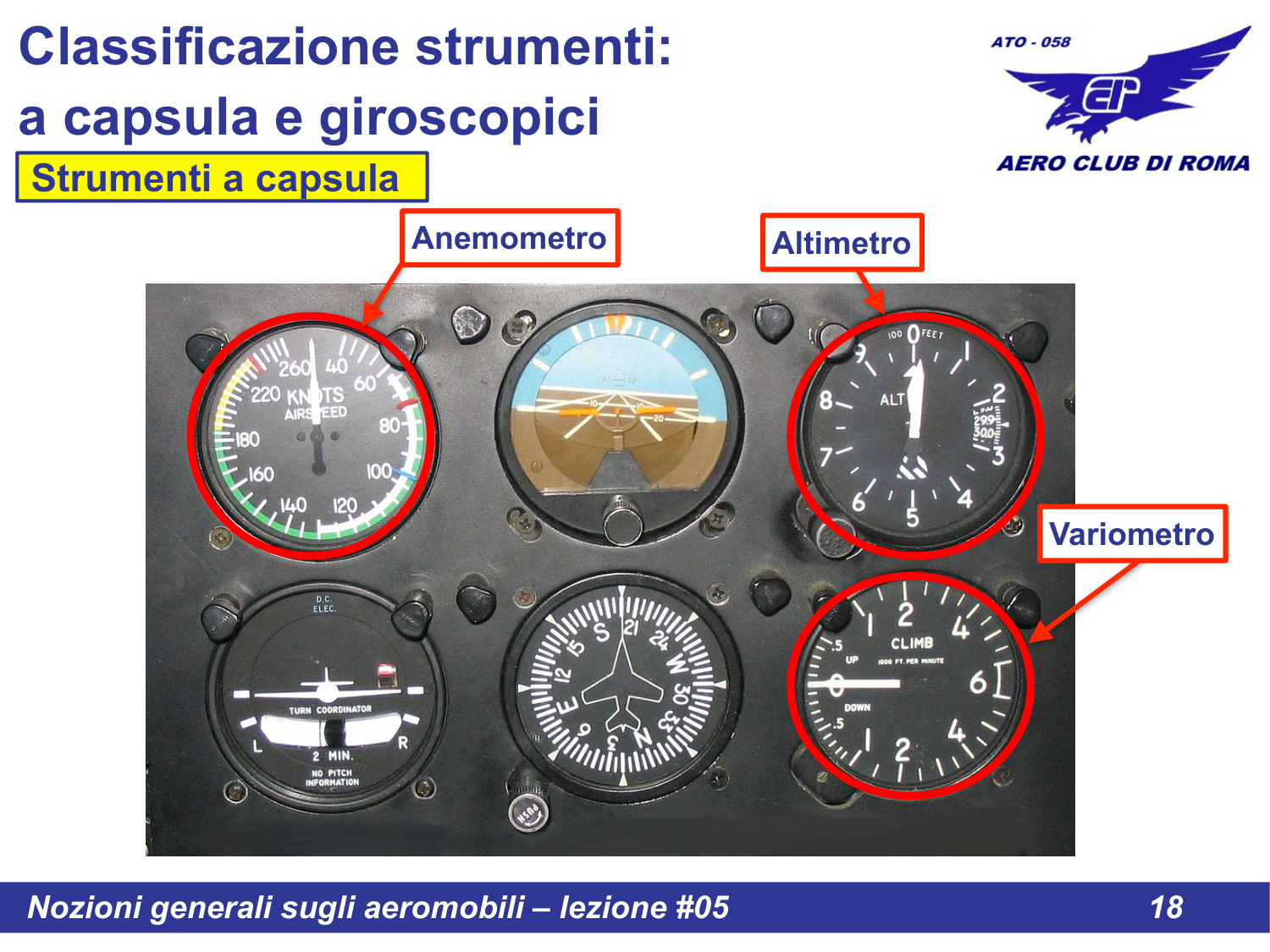

Slide 18 - Strumenti a capsula: Anemometro, Altimetro, Variometro

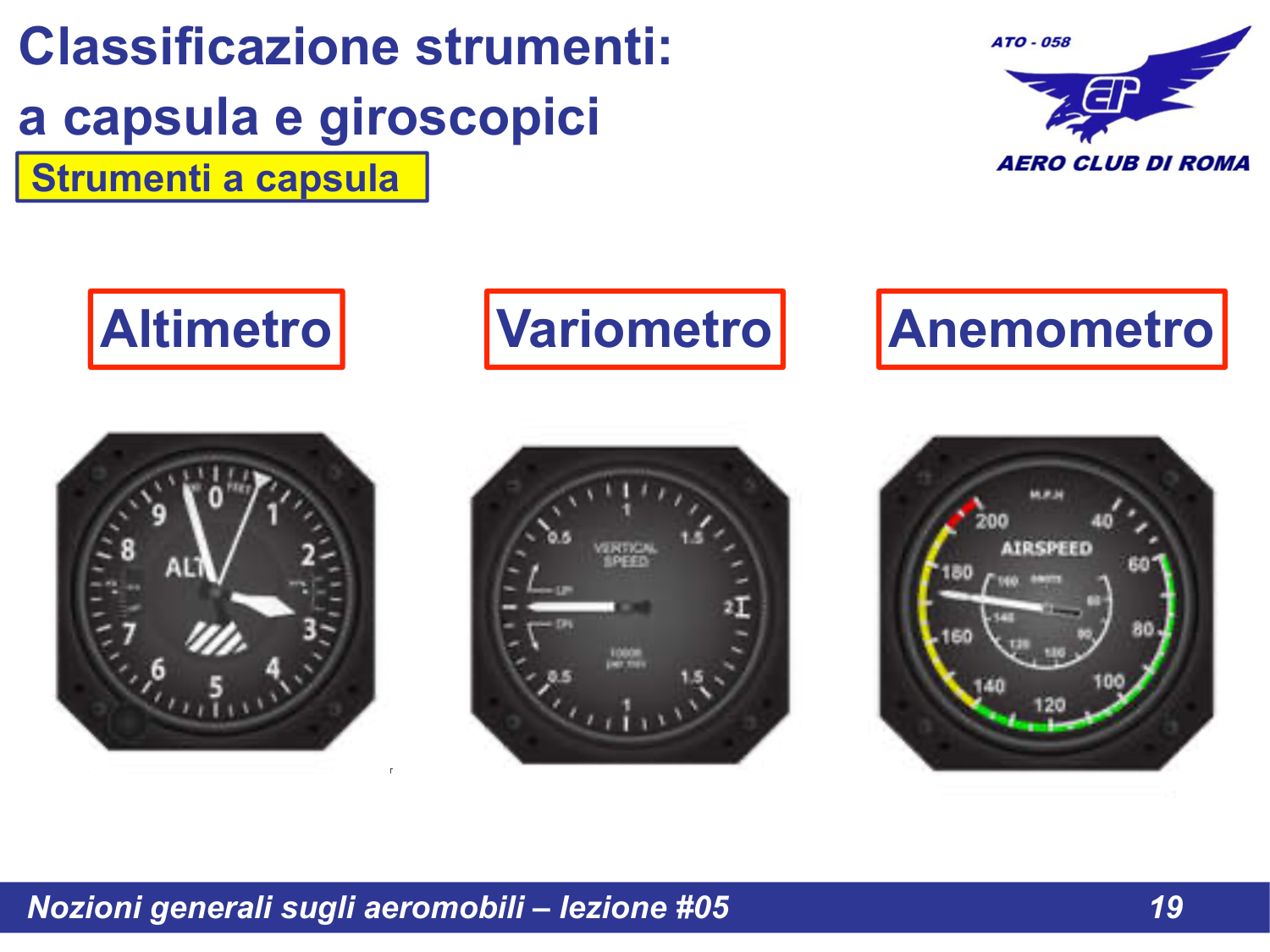

Slide 19 - I tre strumenti a capsula

Gli strumenti a capsula funzionano grazie alla dilatazione/contrazione di una capsula aneroide in risposta alle variazioni di pressione:

ALTIMETRO - misura la quota (pressione statica)
VARIOMETRO - misura il rateo di salita/discesa (variazione pressione statica)
ANEMOMETRO - misura la velocita all'aria (differenza tra pressione totale e statica)

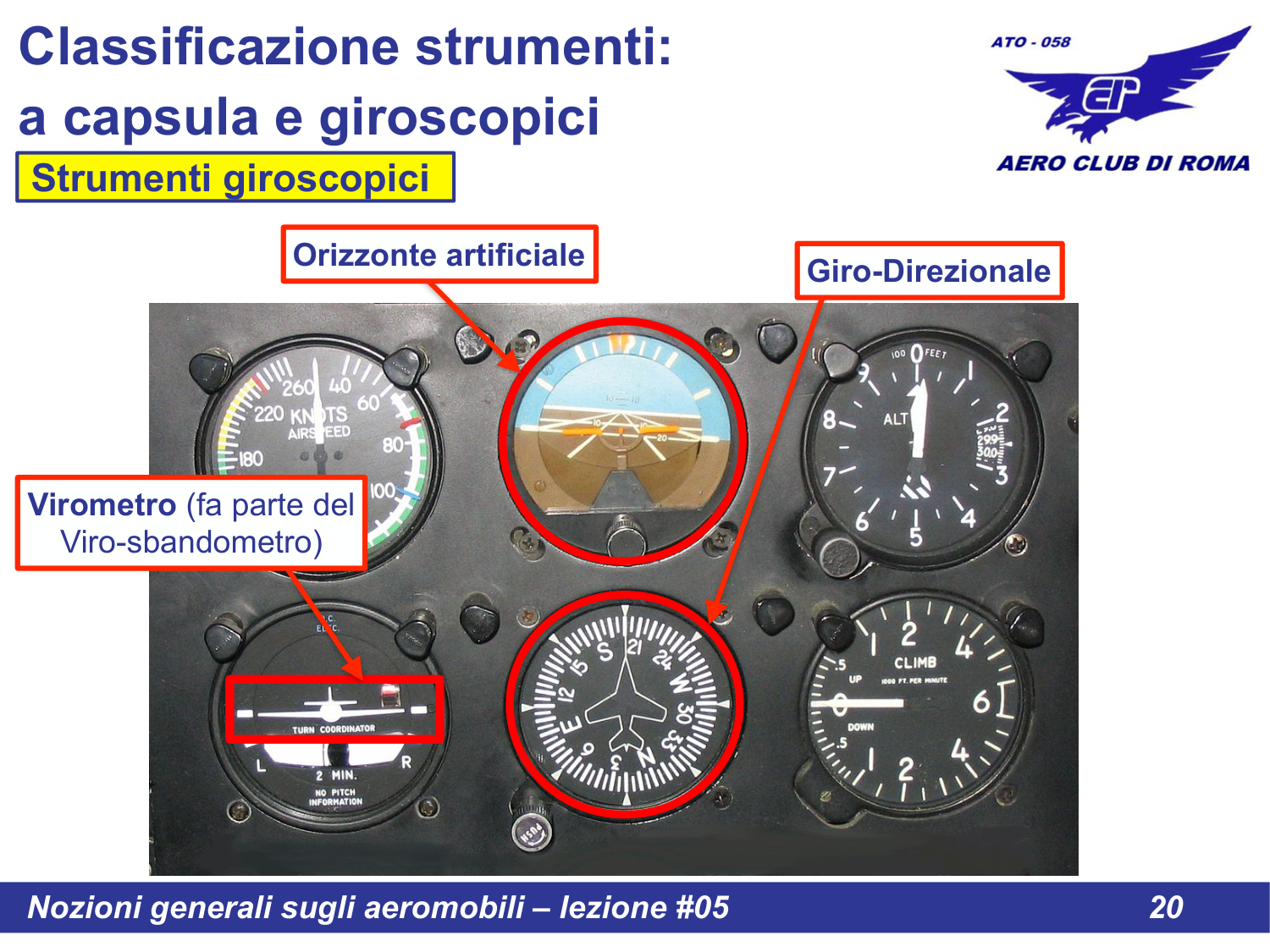

Slide 20 - Strumenti giroscopici: Orizzonte, Giro-Direzionale, Virometro

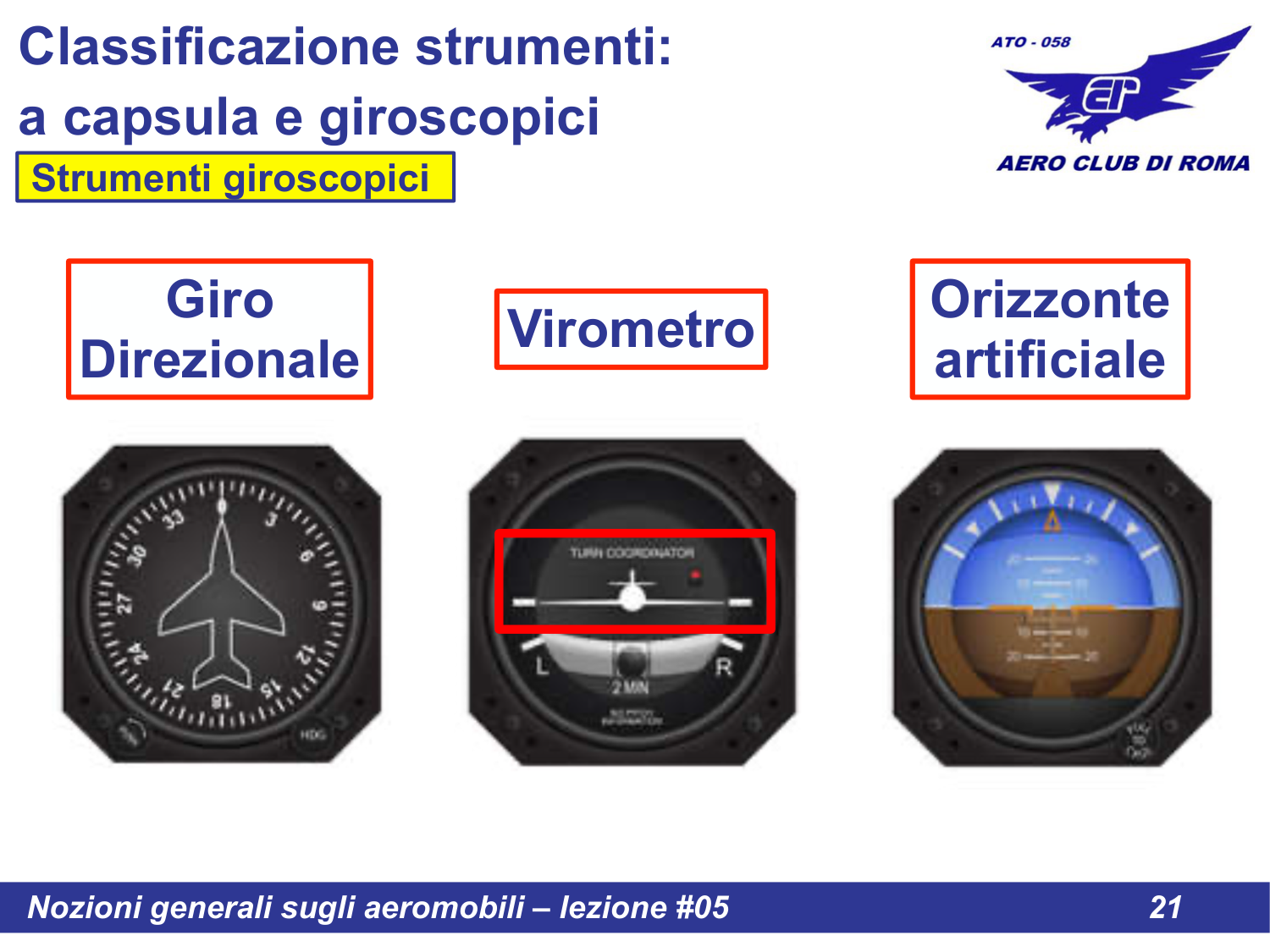

Slide 21 - I tre strumenti giroscopici

Gli strumenti giroscopici funzionano grazie alla rigidita e alla precessione del giroscopio:

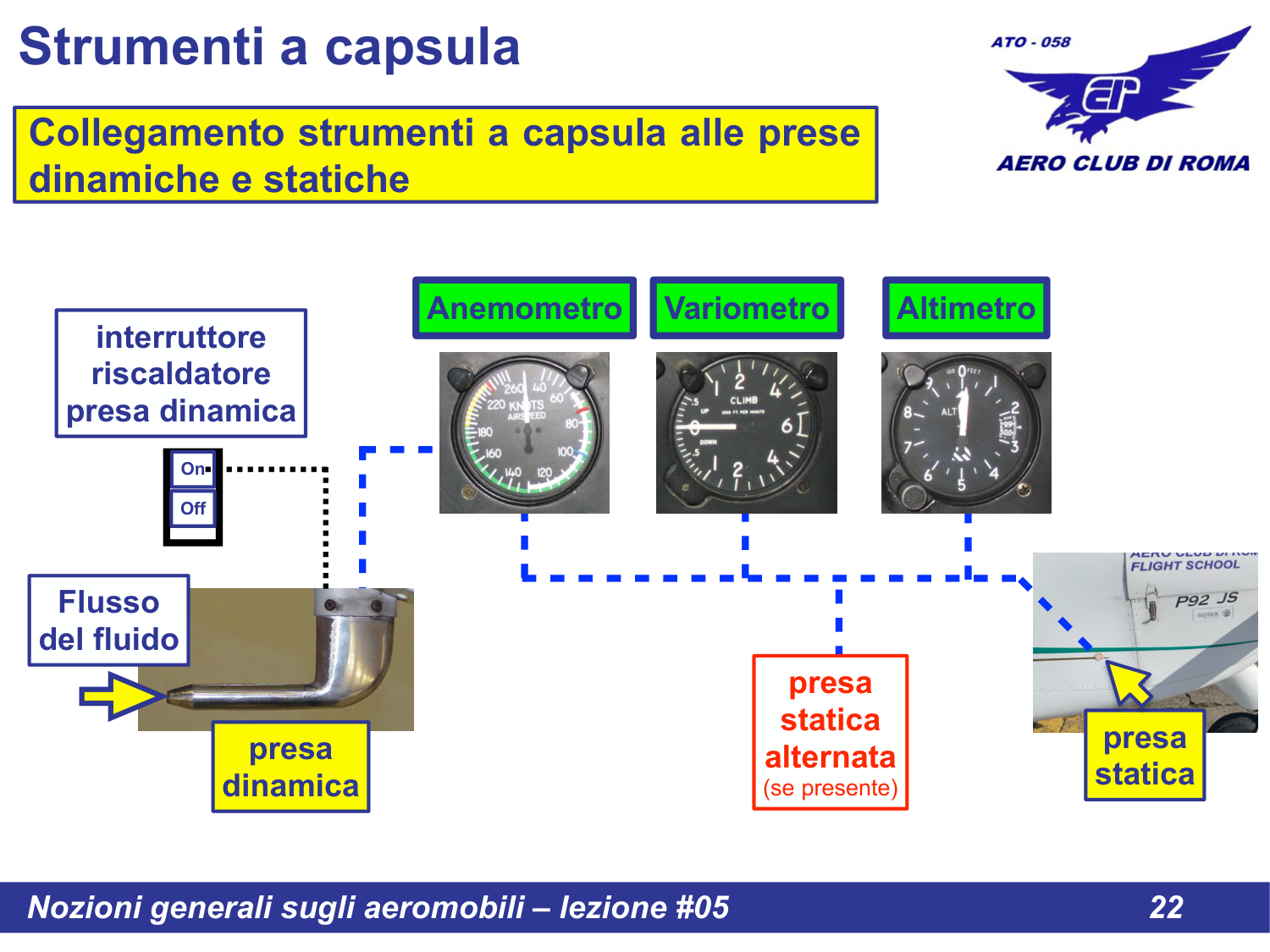

Slide 22 - Collegamento strumenti a capsula alle prese

IMPORTANTE:

L'Anemometro e l'unico strumento a capsula collegato a ENTRAMBE le prese (dinamica e statica)
L'Altimetro e il Variometro sono collegati SOLO alla presa statica
E presente un interruttore riscaldatore per la presa dinamica (anti-ghiaccio)
Se presente, la presa statica alternata puo essere utilizzata in caso di ostruzione
