Definizione di Pressione

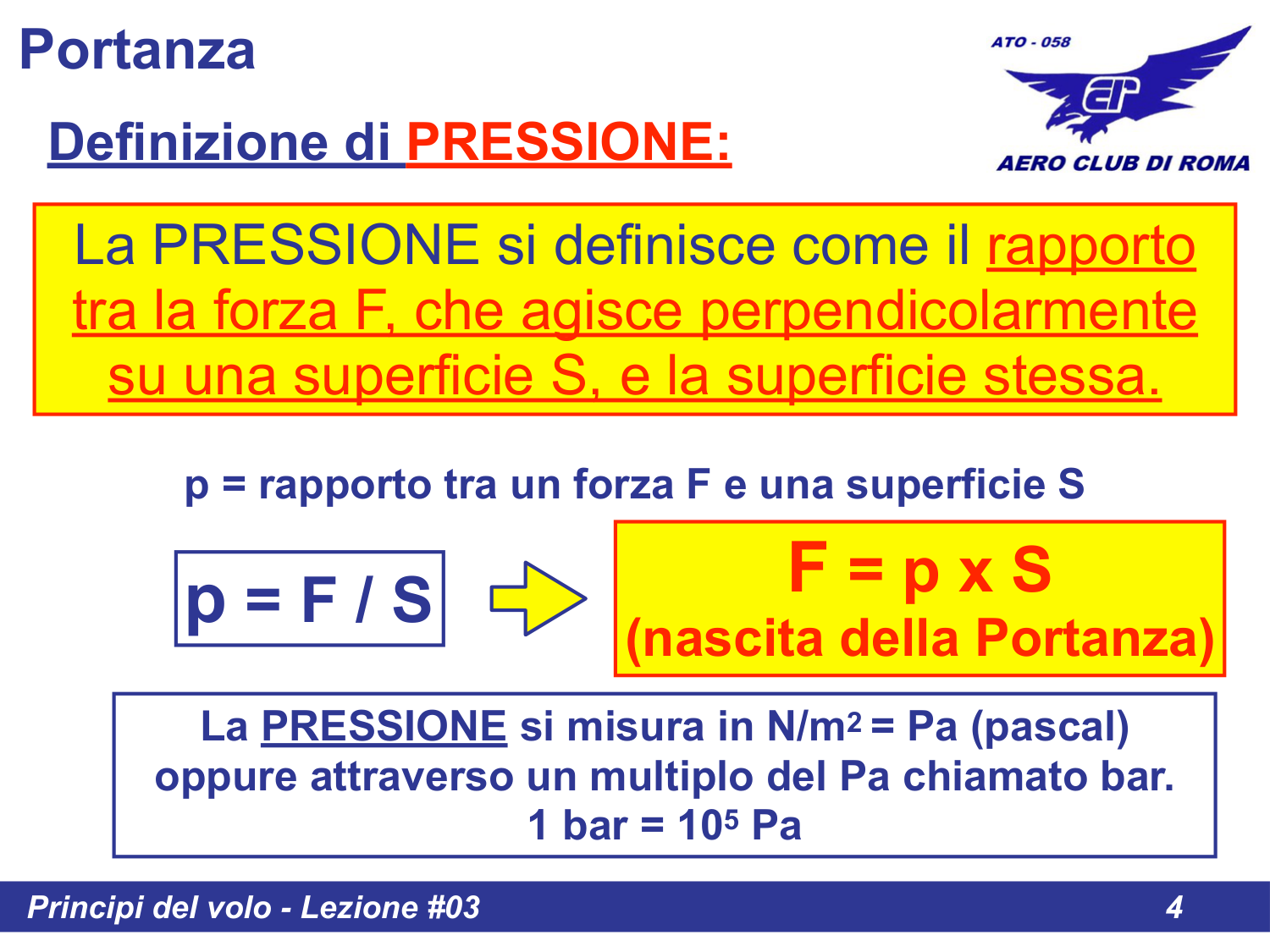

Slide 1: Definizione di Pressione - Formula p = F/S
PRESSIONE: si definisce come il rapporto tra la forza F, che agisce perpendicolarmente su una superficie S, e la superficie stessa.
Dove:
- p = pressione
- F = forza perpendicolare alla superficie
- S = superficie
Unita di Misura
La PRESSIONE si misura in:
- N/m^2 = Pa (pascal)
- bar (multiplo del Pascal)
Conversione importante:
1 bar = 10^5 Pa = 100.000 Pa
Dalla formula inversa della pressione, ricaviamo che una forza nasce dal prodotto di una pressione per una superficie. Questo e il principio alla base della nascita della Portanza.
Generazione della Portanza

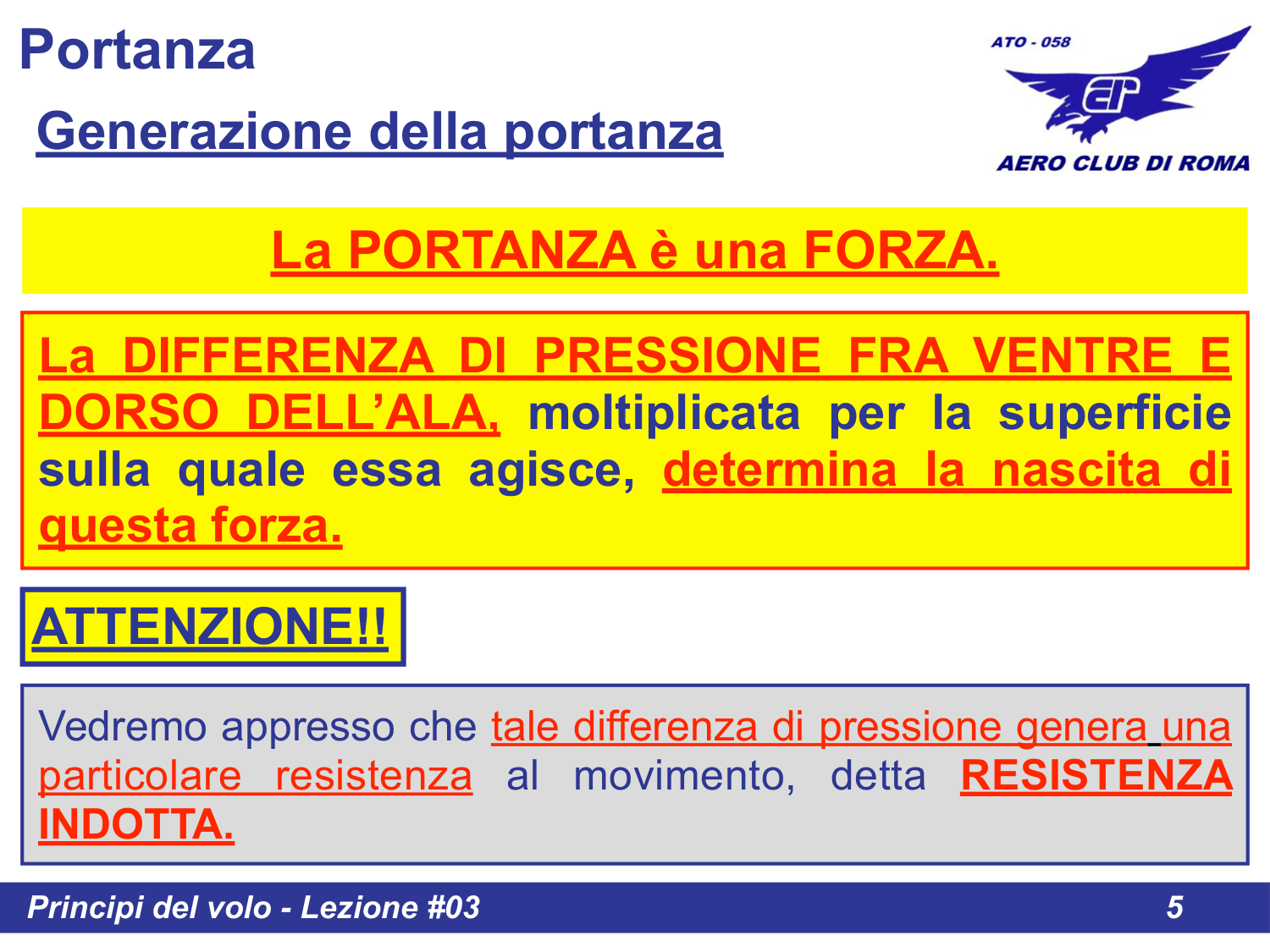

Slide 2: La Portanza e una Forza - Differenza di pressione dorso/ventre
ATTENZIONE!!
La PORTANZA e una FORZA.
La DIFFERENZA DI PRESSIONE FRA VENTRE E DORSO DELL'ALA, moltiplicata per la superficie sulla quale essa agisce, determina la nascita di questa forza.
Come si genera la portanza

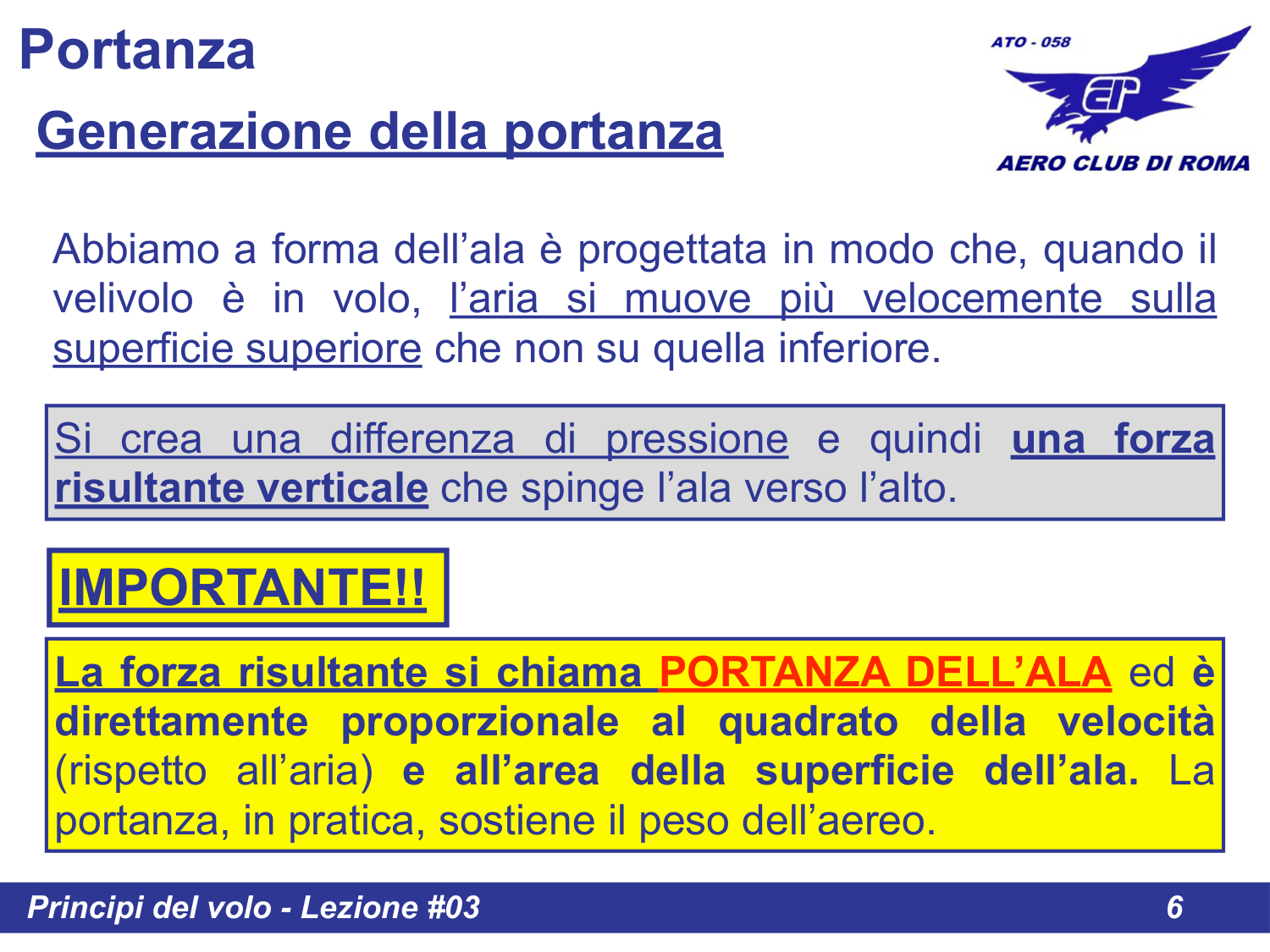

Slide 3: Forma dell'ala e portanza - aria piu veloce sulla superficie superiore
La forma dell'ala e progettata in modo che, quando il velivolo e in volo, l'aria si muove piu velocemente sulla superficie superiore (dorso) che non su quella inferiore (ventre).
Si crea una differenza di pressione e quindi una forza risultante verticale che spinge l'ala verso l'alto.
IMPORTANTE!!
La forza risultante si chiama PORTANZA DELL'ALA ed e:
- Direttamente proporzionale al quadrato della velocita (rispetto all'aria)
- Direttamente proporzionale all'area della superficie dell'ala
La portanza, in pratica, sostiene il peso dell'aereo.
Relazione tra velocita e pressione

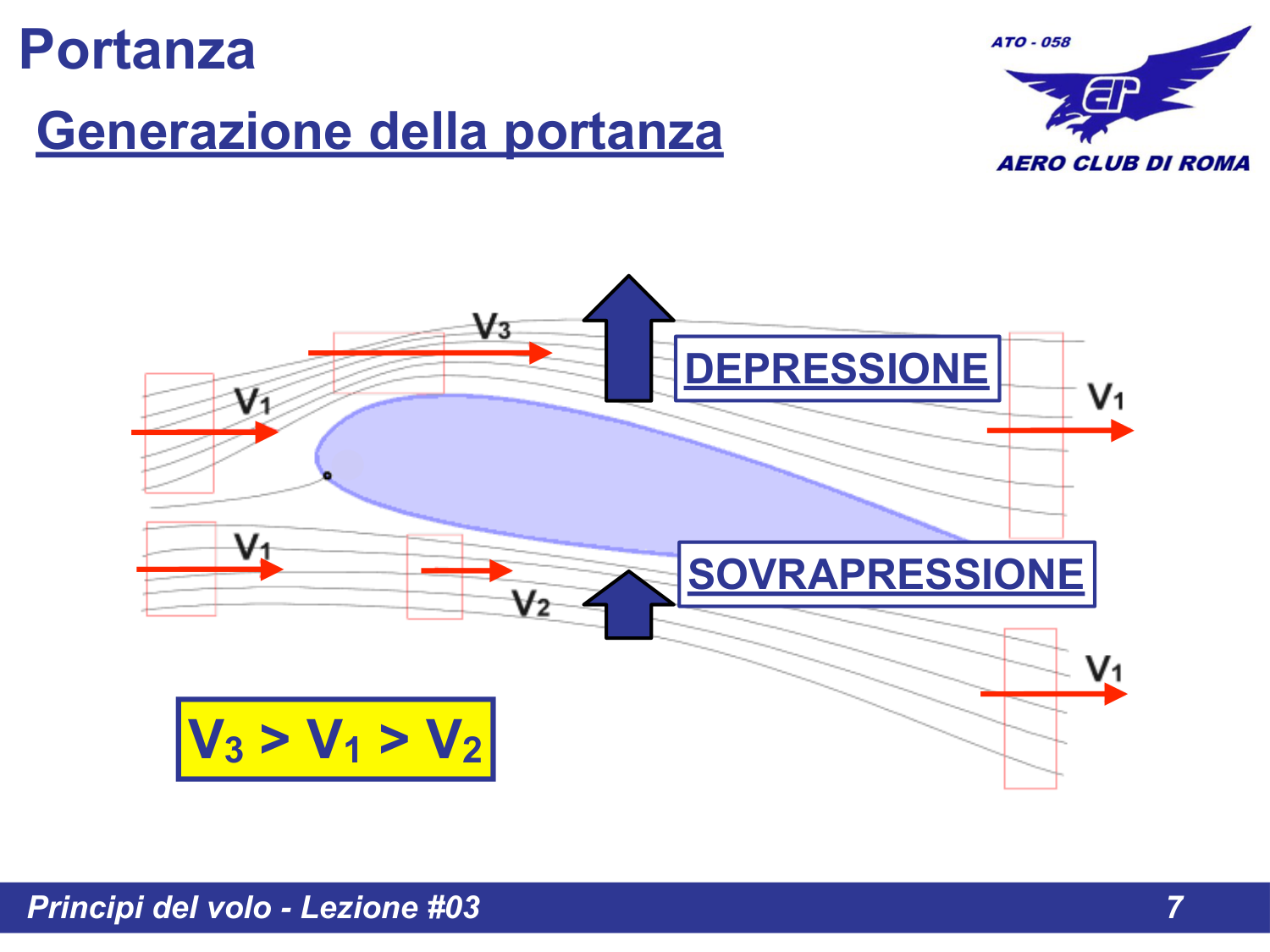

Slide 4: Schema del flusso d'aria - Depressione dorsale e Sovrapressione ventrale
| Zona | Velocita aria | Pressione | Effetto |
|---|
| Dorso (sopra) | V3 (alta) | Bassa | DEPRESSIONE |
| Ventre (sotto) | V2 (bassa) | Alta | SOVRAPRESSIONE |
Ricordando il teorema di Bernoulli: dove la velocita aumenta, la pressione diminuisce.
Relazione velocita: V3 > V1 > V2
Dove V1 e la velocita del flusso indisturbato, V3 la velocita sul dorso e V2 la velocita sul ventre.
Nota: Tale differenza di pressione genera anche una particolare resistenza al movimento, detta RESISTENZA INDOTTA (che vedremo nella prossima dispensa).
