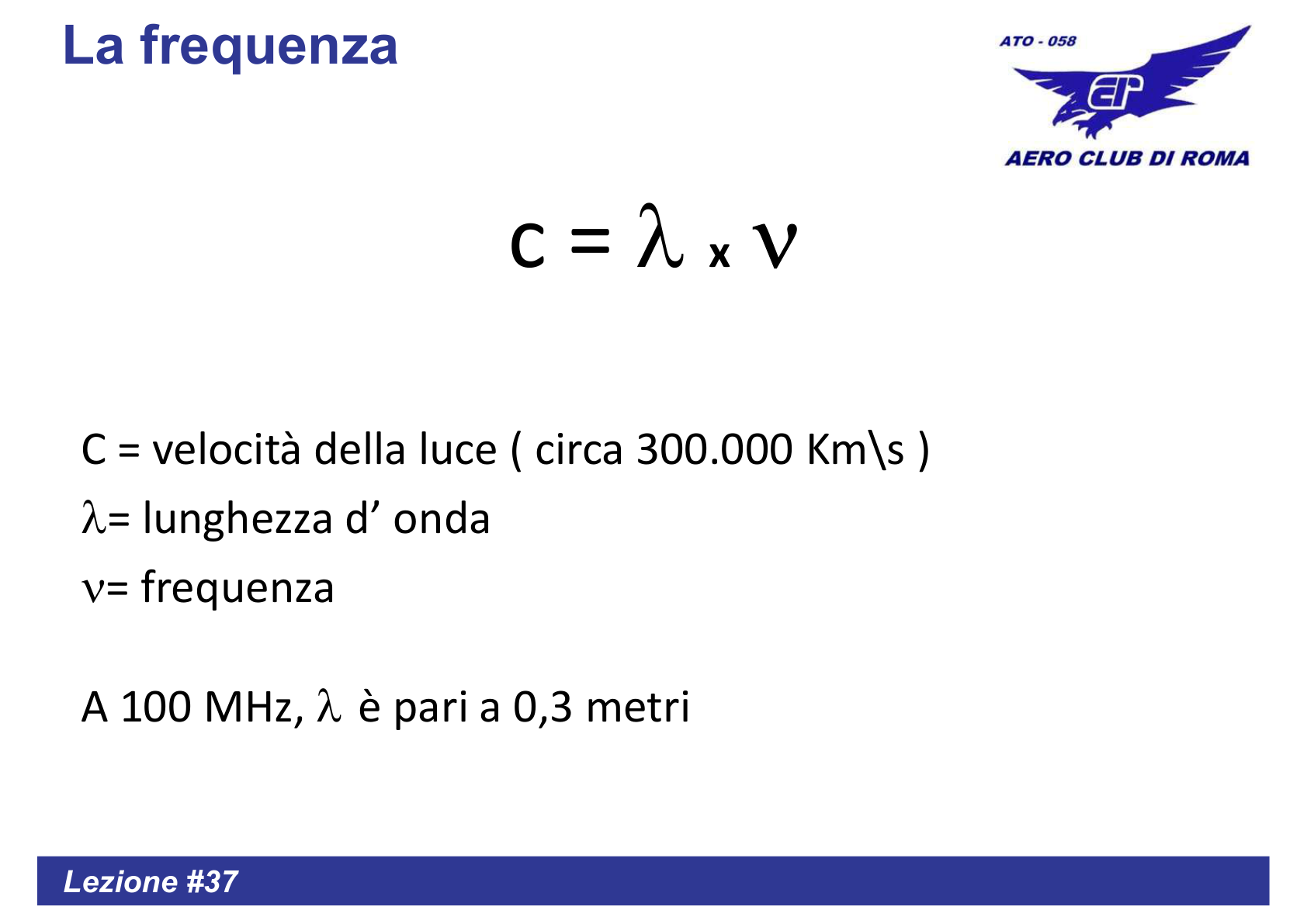

Formula fondamentale: c = λ × f
dove c = velocità della luce (≈ 300.000 km/s), λ = lunghezza d'onda, f = frequenza. Esempio: a 100 MHz → λ = 300.000 km/s ÷ 100.000.000 Hz = 0,3 m
Frequenza e lunghezza d'onda sono inversamente proporzionali: all'aumentare della frequenza diminuisce la lunghezza d'onda e viceversa.
Classificazione delle Gamme di Frequenza

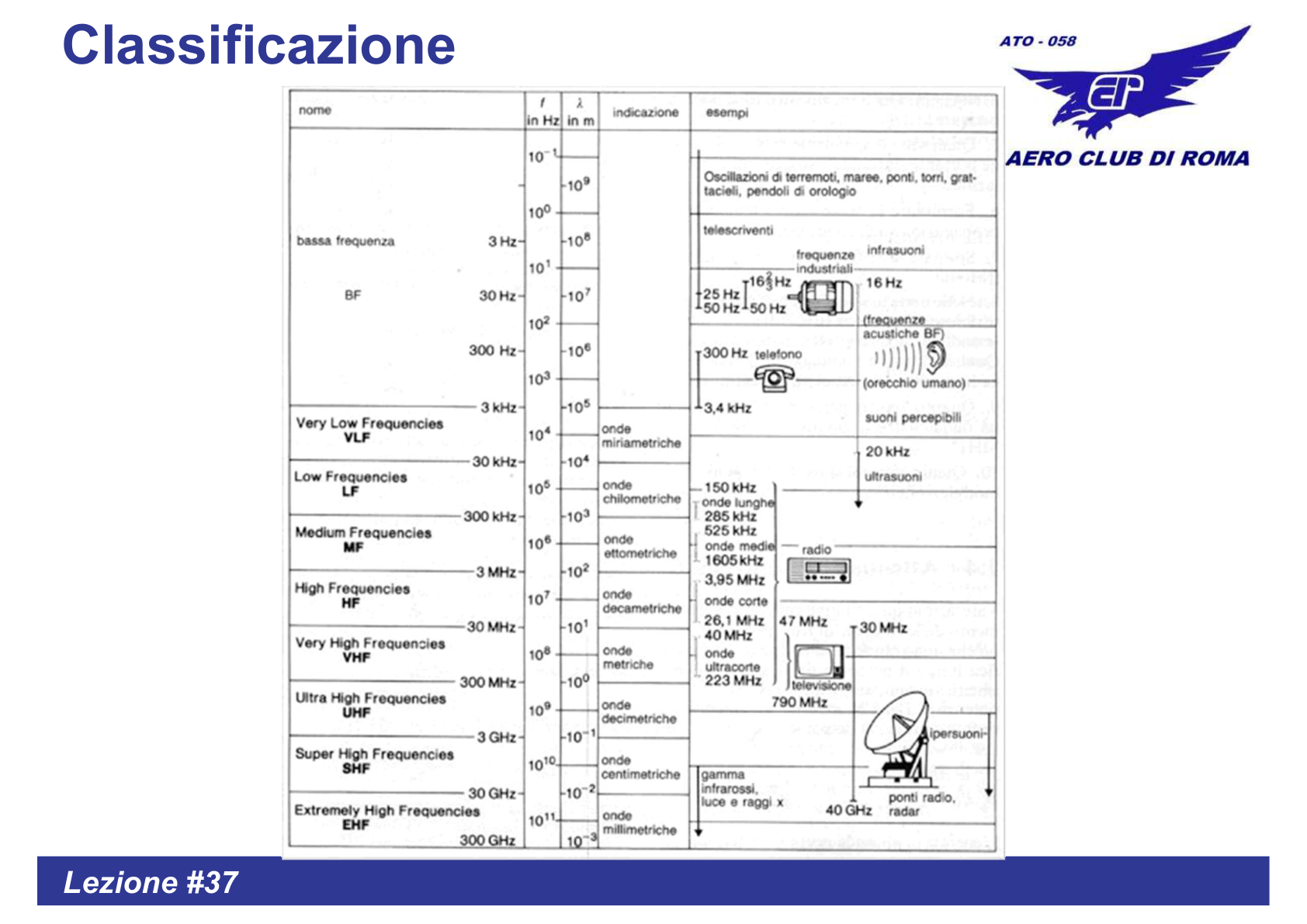

Slide 6–8 – Classificazione delle bande di frequenza
Sigla
Nome
Frequenza
Uso aeronautico
VLF
Very Low Frequency
3–30 kHz
Comunicazioni sottomarine, OMEGA
LF
Low Frequency
30–300 kHz
NDB (radioassistenze)
MF
Medium Frequency
300–3000 kHz
NDB, HF lunga distanza
HF
High Frequency
3–30 MHz
Comunicazioni oceaniche
VHF
Very High Frequency
30–300 MHz
Comunicazioni ATC (118–136,975 MHz)
UHF
Ultra High Frequency
300–3000 MHz
DME, transponder (1030/1090 MHz)
SHF
Super High Frequency
3–30 GHz
MLS, radar meteorologici
⭐ Da ricordare: Le comunicazioni aeronautiche VFR si svolgono in banda VHF tra 118,000 e 136,975 MHz, con spaziatura di canale 25 kHz (o 8,33 kHz in spazi aerei superiori).
Modulazione

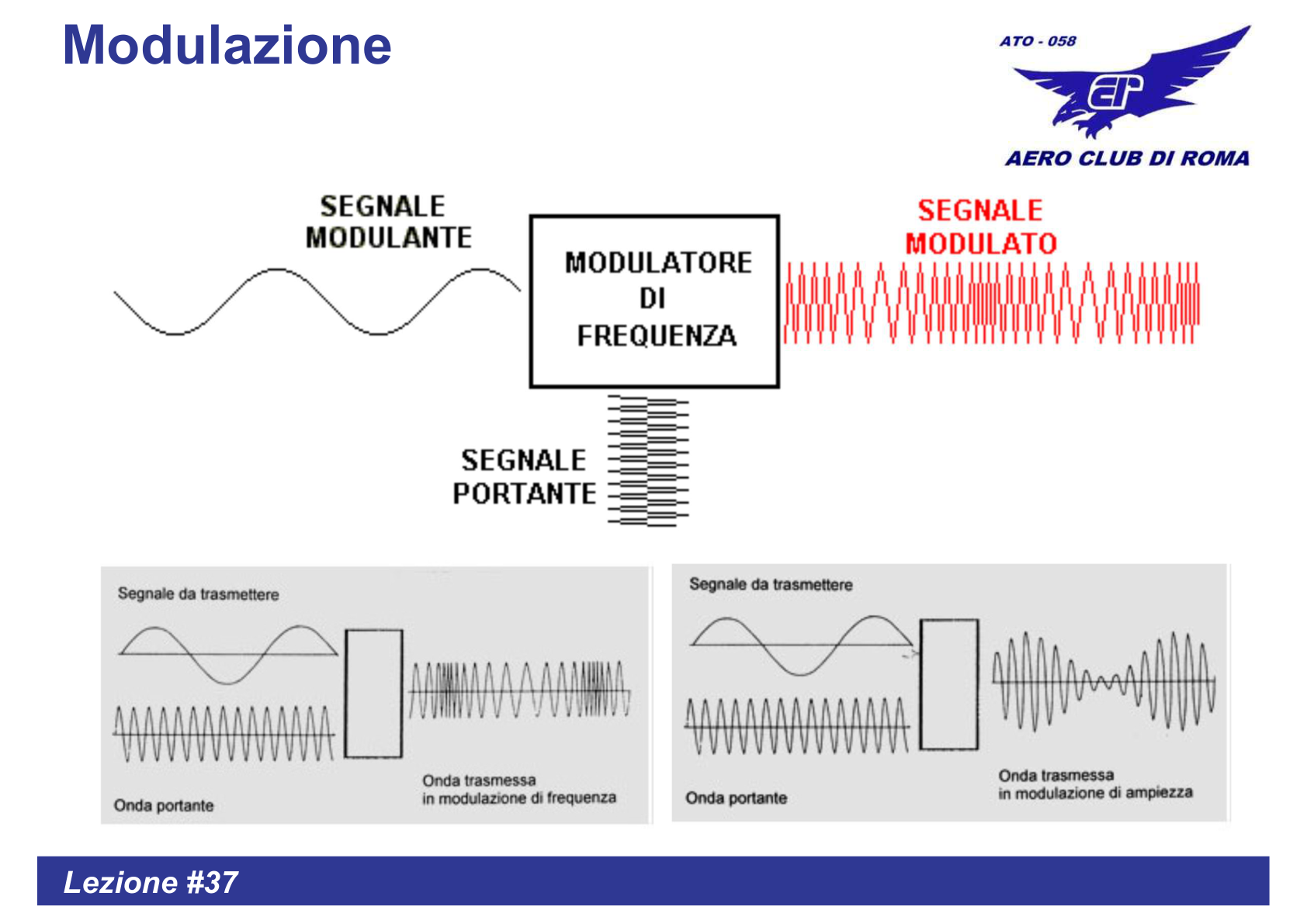

Slide 9 – Tipi di modulazione
La modulazione è il processo di sovrapposizione del segnale informativo (voce) a un'onda portante ad alta frequenza:
AM (Amplitude Modulation) – varia l'ampiezza della portante. Usata in aviazione nelle comunicazioni VHF.
FM (Frequency Modulation) – varia la frequenza della portante. Migliore qualità audio, usata nella radio commerciale.
DSB (Double Side Band) – AM a doppia banda laterale, standard nelle COM aeronautiche VHF.
Codice Morse

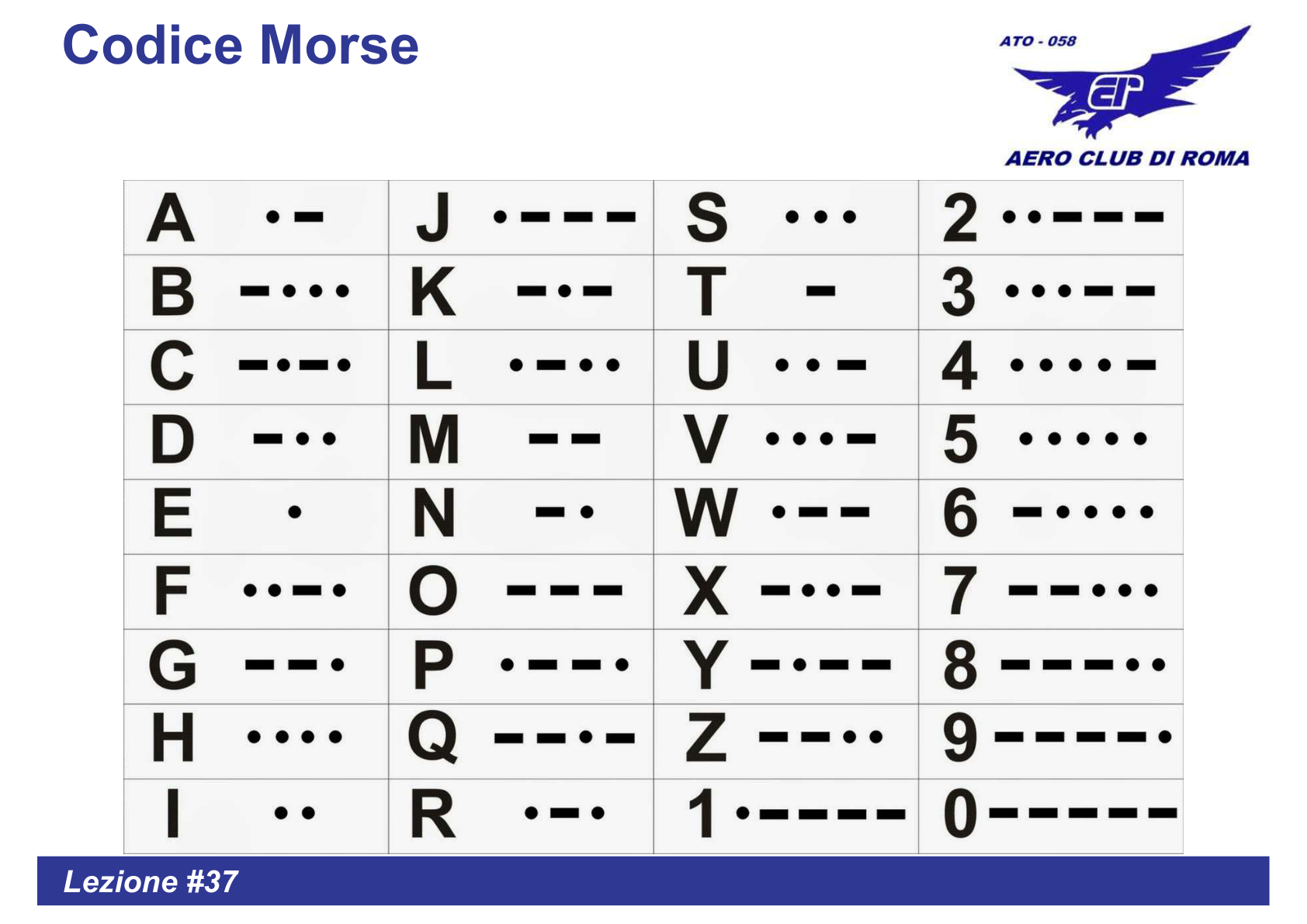

Slide 10 – Codice Morse
Il codice Morse utilizza combinazioni di punti (·) e linee (–) per rappresentare lettere e numeri. Ancora usato nei radioaiuti NDB (identificazione in Morse) e VOR.
Applicazione pratica: L'identificatore di un VOR/NDB viene trasmesso in Morse. Il pilota lo ascolta per verificare di sintonizzare la stazione corretta.
Propagazione delle Onde Radio

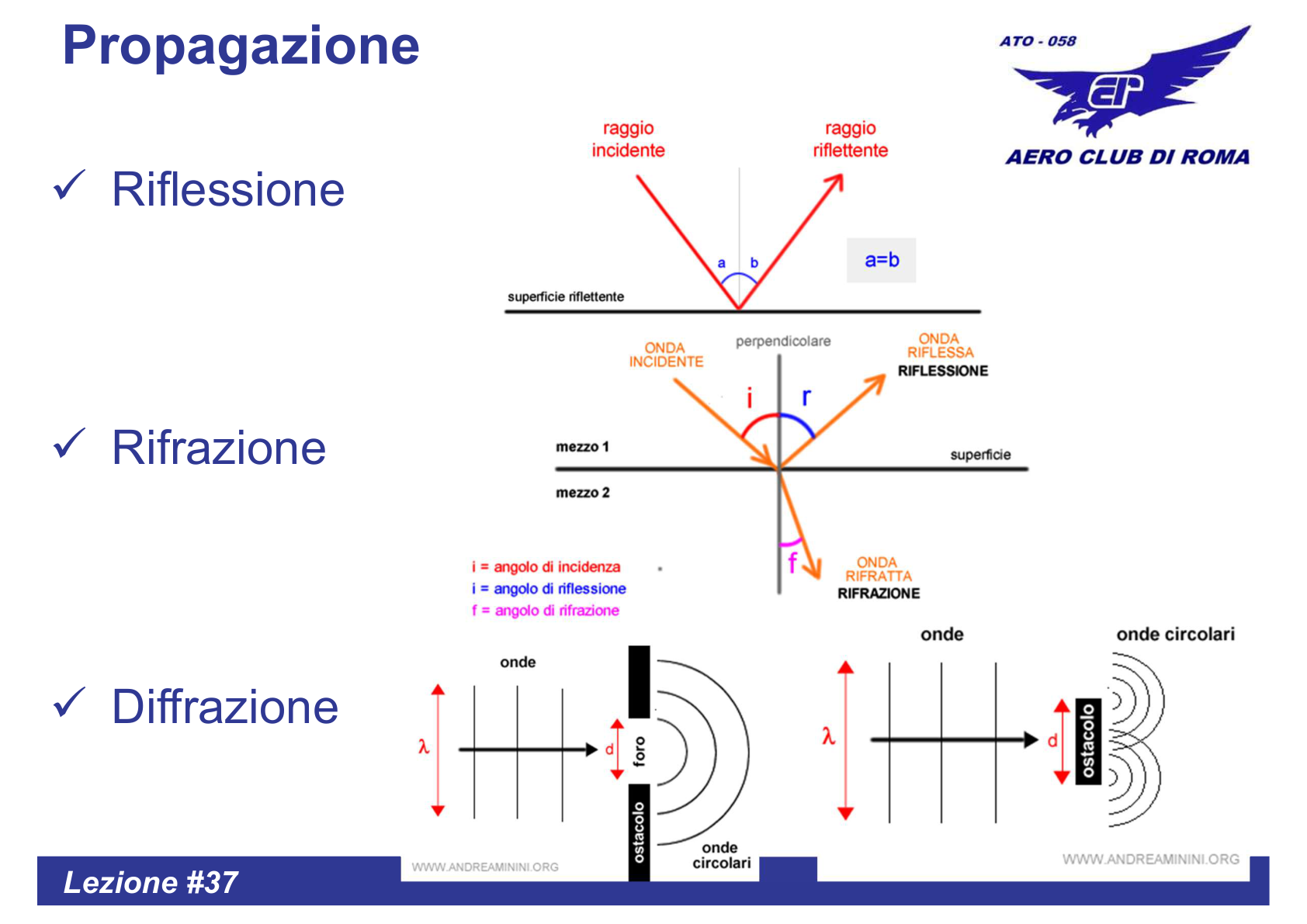

Slide 11–12 – Fenomeni di propagazione
Fenomeni principali
Riflessione – l'onda si riflette su superfici (ionosfera, terreno). Permette le comunicazioni HF a lunga distanza.
Rifrazione – l'onda cambia direzione passando da un mezzo all'altro (es. strati atmosferici con densità diversa).
Diffrazione – l'onda si piega attorno agli ostacoli. Permette la ricezione oltre la linea di visibilità ottica (per frequenze basse).

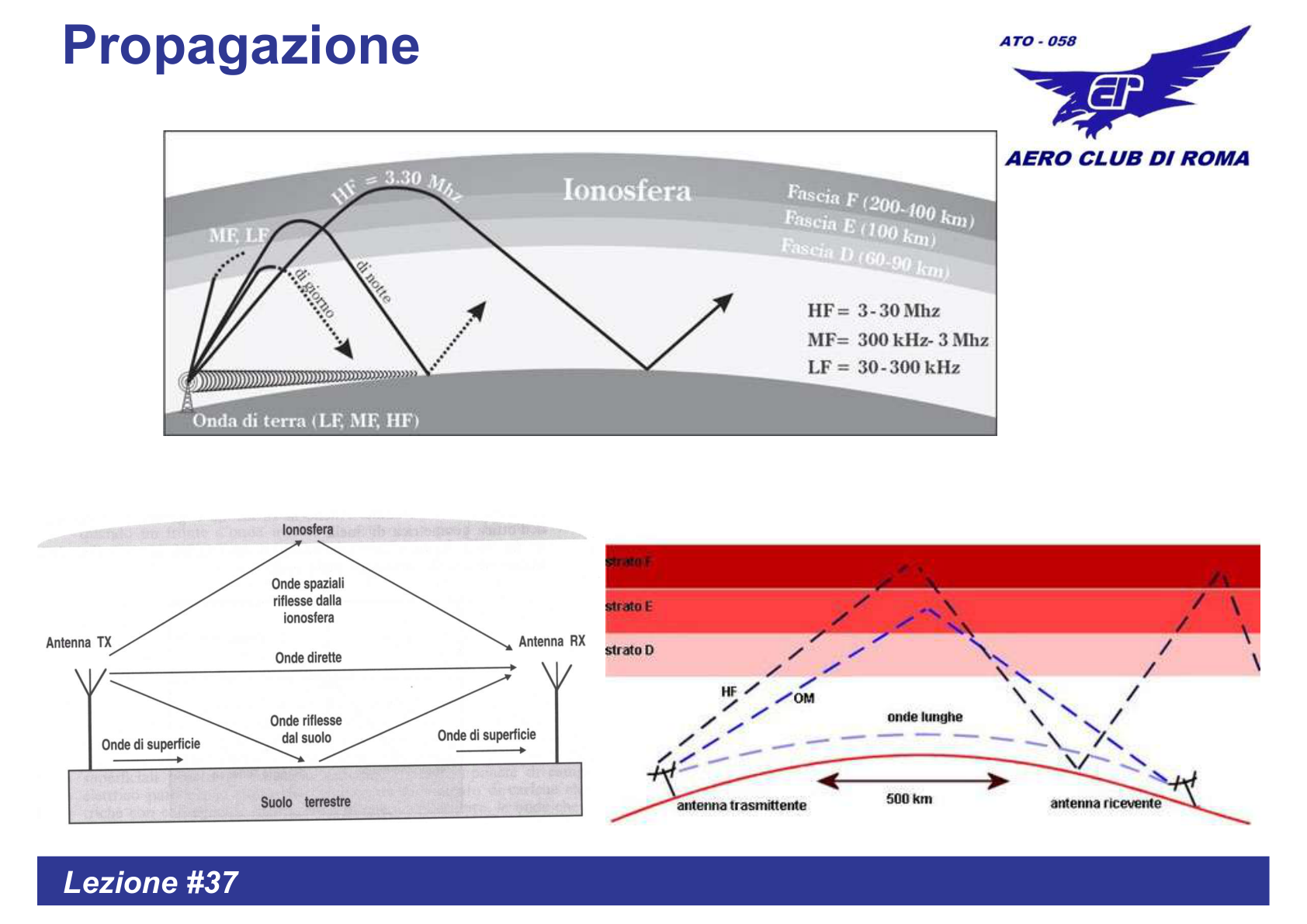

Slide 12 – Propagazione ionosferica e troposferica
⚠️ VHF = linea di visibilità (Line of Sight): Le onde VHF si propagano in linea retta. La portata dipende dall'altitudine: più si vola in quota, maggiore è la copertura radio. Formule pratiche: portata (NM) ≈ 1,23 × √(quota in ft).
