Performance nelle Varie Fasi del Volo

Introduzione alle Performance

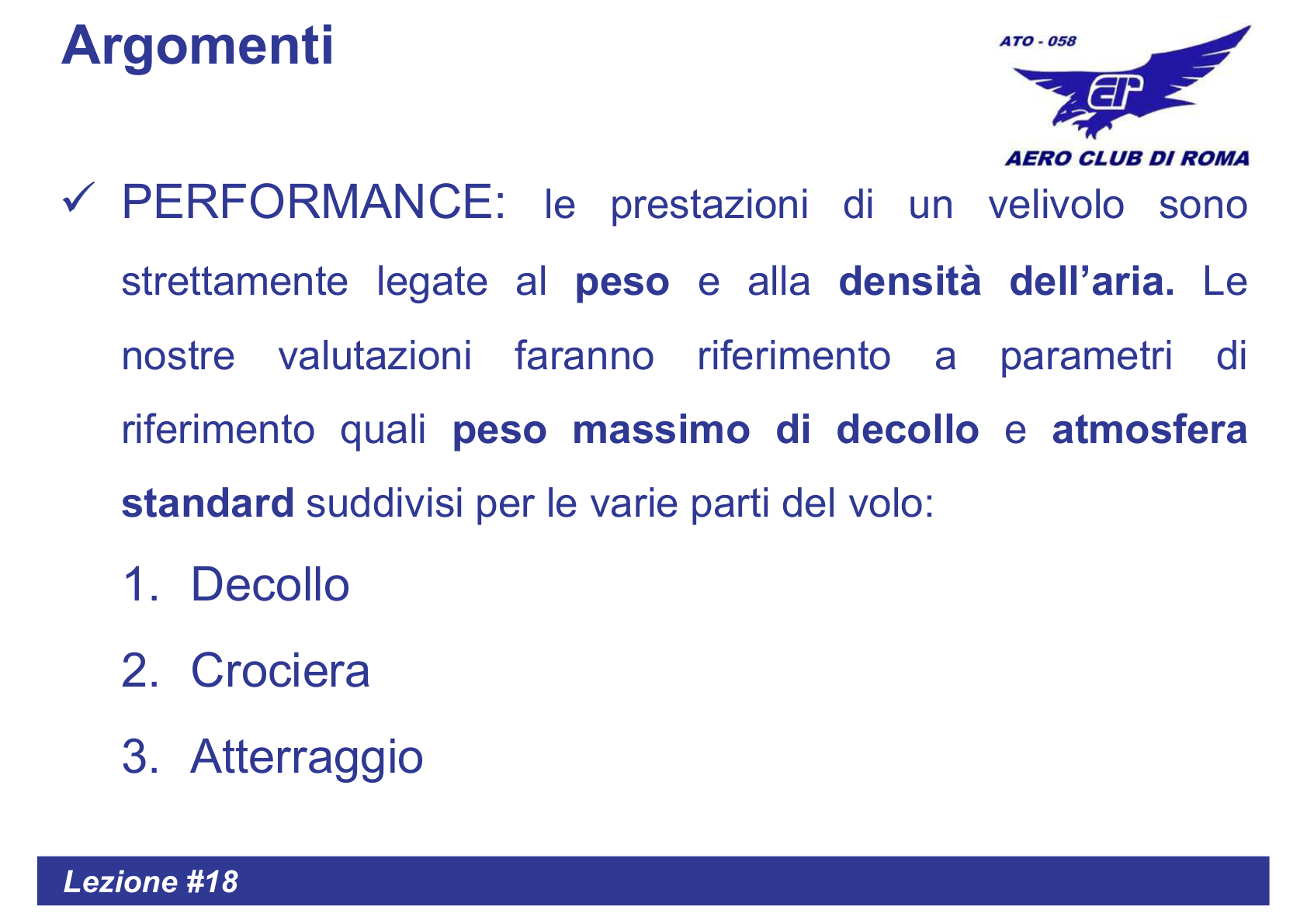

Slide 3 - Performance e fasi del volo

PERFORMANCE: le prestazioni di un velivolo sono strettamente legate al peso e alla densita dell'aria.

Le nostre valutazioni faranno riferimento a parametri di riferimento quali:

Peso massimo di decollo
Atmosfera standard (ISA)

Le Fasi del Volo

Le prestazioni vengono suddivise per le varie parti del volo:

N.	Fase	Descrizione
1	Decollo	Dalla corsa di decollo al superamento dell'ostacolo di 50 ft
2	Crociera	Volo livellato a quota costante
3	Atterraggio	Dall'avvicinamento finale all'arresto del velivolo

Density Altitude

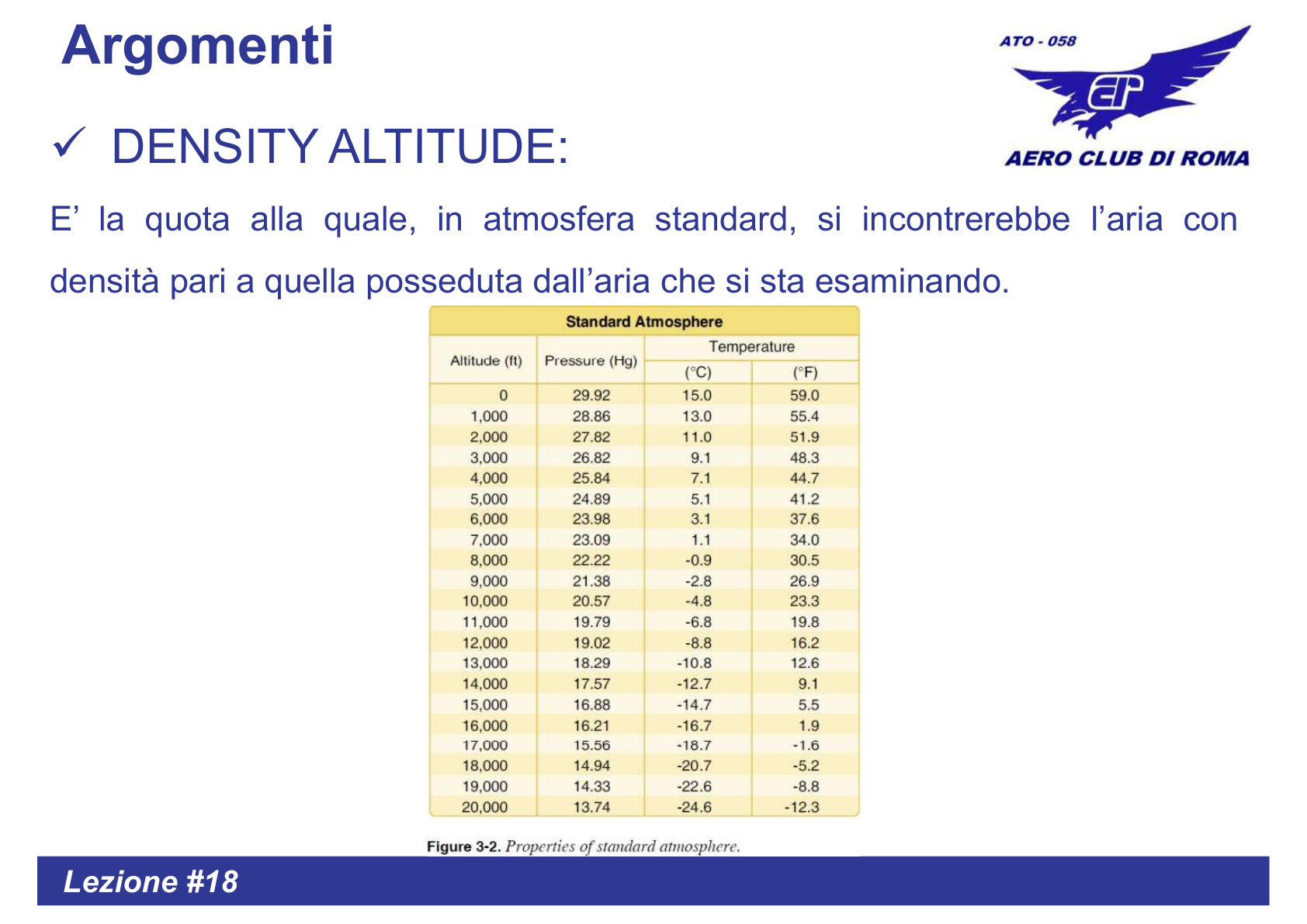

Slide 4 - Density Altitude e tabella ISA

DENSITY ALTITUDE: E' la quota alla quale, in atmosfera standard, si incontrerebbe l'aria con densita pari a quella posseduta dall'aria che si sta esaminando.

Tabella Atmosfera Standard (ISA)

Altitude (ft)	Pressure (Hg)	Temp (C)	Temp (F)
0	29.92	15.0	59.0
1,000	28.86	13.0	55.4
2,000	27.82	11.0	51.9
3,000	26.82	9.1	48.3
4,000	25.84	7.1	44.7
5,000	24.89	5.1	41.2
6,000	23.98	3.1	37.6
7,000	23.09	1.1	34.0
8,000	22.22	-0.9	30.5
10,000	20.57	-4.8	23.3

Importante: La Density Altitude influenza direttamente le prestazioni del motore e dell'elica. Una Density Altitude elevata (aria meno densa) comporta prestazioni ridotte.

Prestazioni di Decollo

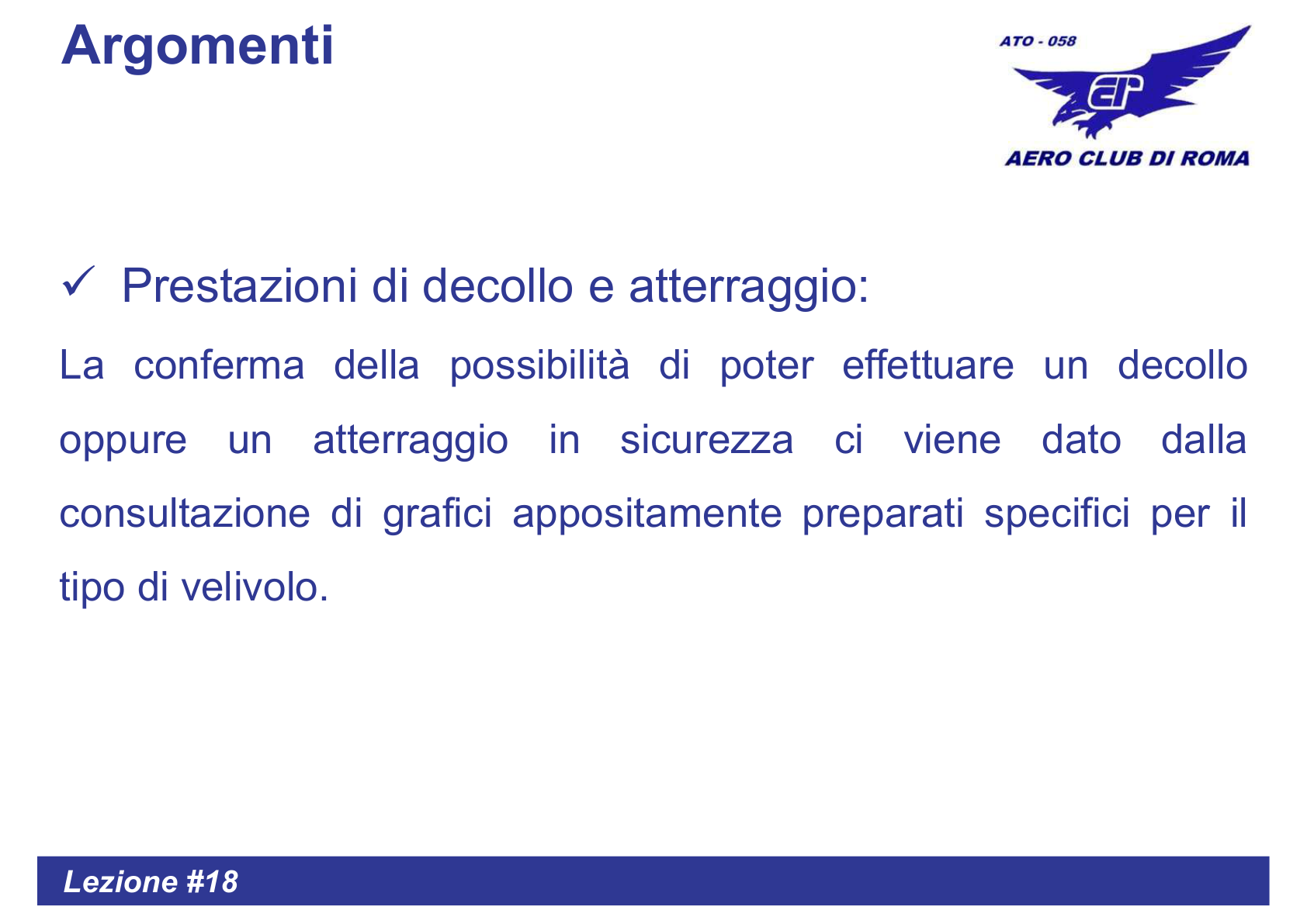

Slide 5 - Verifica prestazioni di decollo

Prestazioni di decollo e atterraggio: La conferma della possibilita di poter effettuare un decollo oppure un atterraggio in sicurezza ci viene dato dalla consultazione di grafici appositamente preparati specifici per il tipo di velivolo.

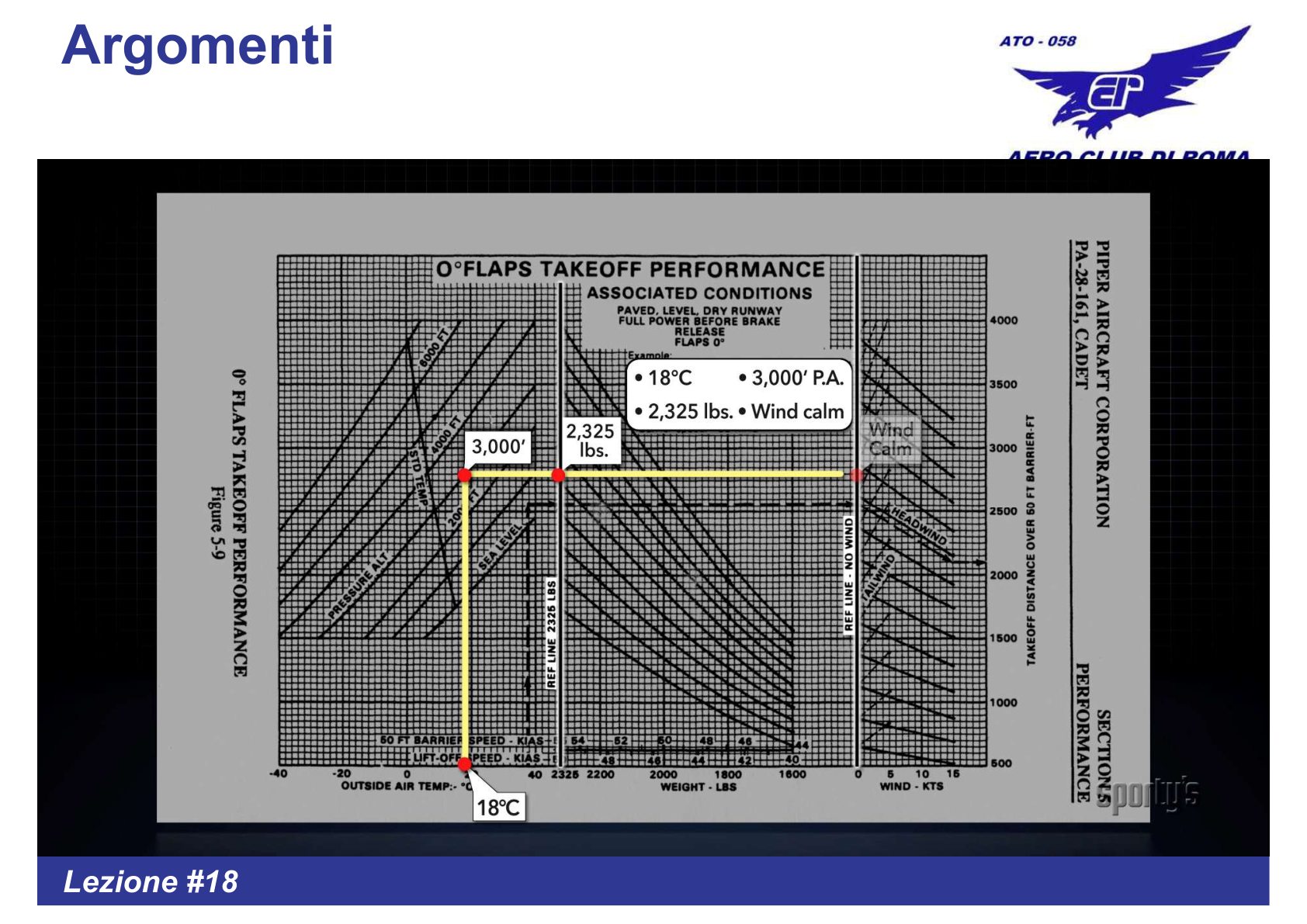

Slide 6 - Esempio grafico prestazioni decollo (Piper)

Grafico Prestazioni Decollo P92-JS

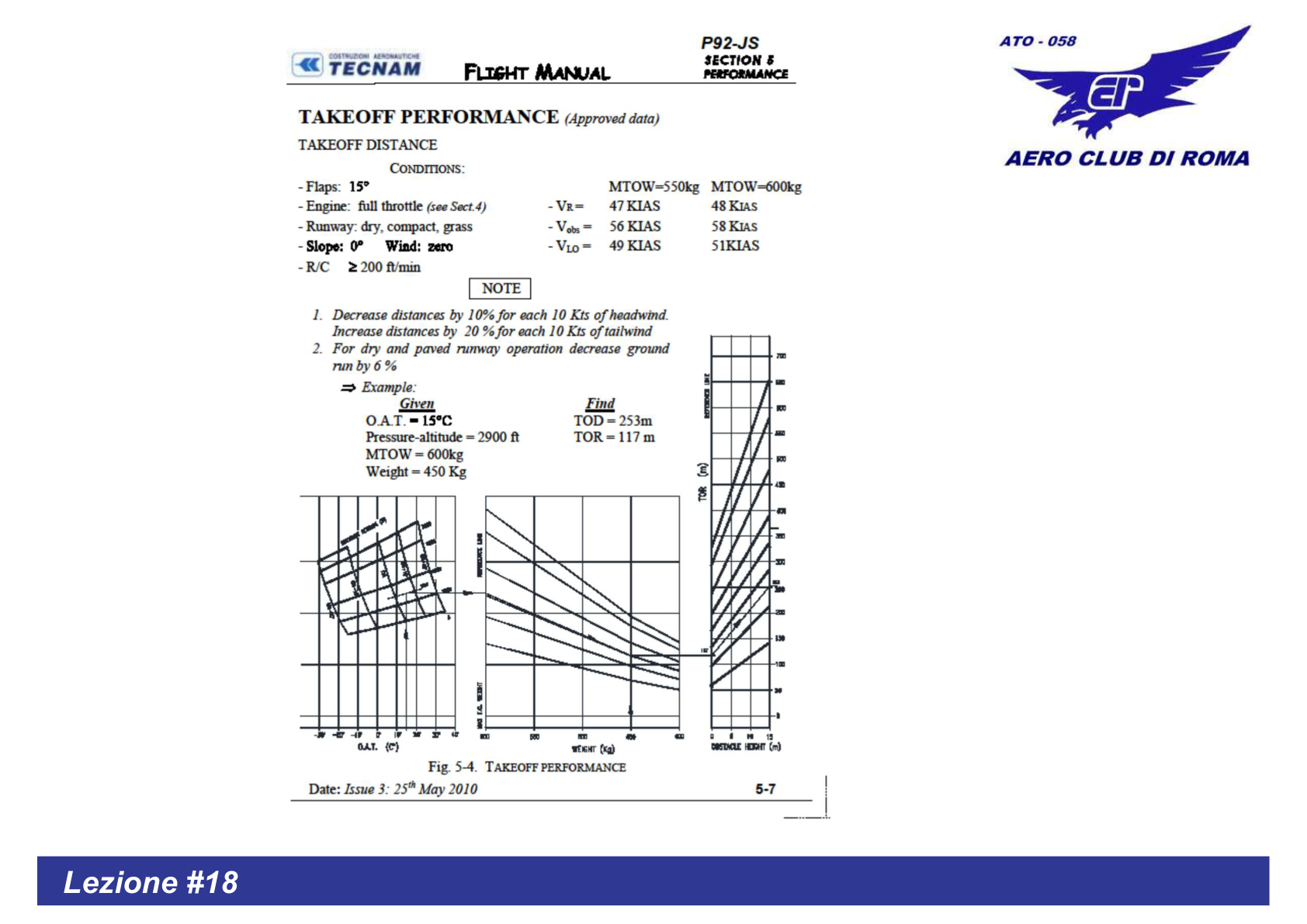

Slide 7 - Takeoff Performance dal Flight Manual P92-JS

Condizioni di Riferimento

Parametro	Condizione
Flaps	15 gradi
Engine	Full throttle
Runway	Dry, compact, grass
Slope	0 gradi
Wind	Zero
R/C	>= 200 ft/min

Velocita di Decollo P92-JS

Velocita	MTOW 550kg	MTOW 600kg
V_R (Rotation)	47 KIAS	48 KIAS
V_obs (Obstacle)	56 KIAS	58 KIAS
V_LO (Lift-off)	49 KIAS	51 KIAS

NOTE dal Manuale:

Decrease distances by 10% for each 10 Kts of headwind
Increase distances by 20% for each 10 Kts of tailwind
For dry and paved runway operation decrease ground run by 6%

Esempio di Calcolo

Given: O.A.T. = 15 gradi C, Pressure-altitude = 2900 ft, MTOW = 600kg, Weight = 450 Kg

Find: TOD = 253m, TOR = 117m

Prestazioni di Atterraggio

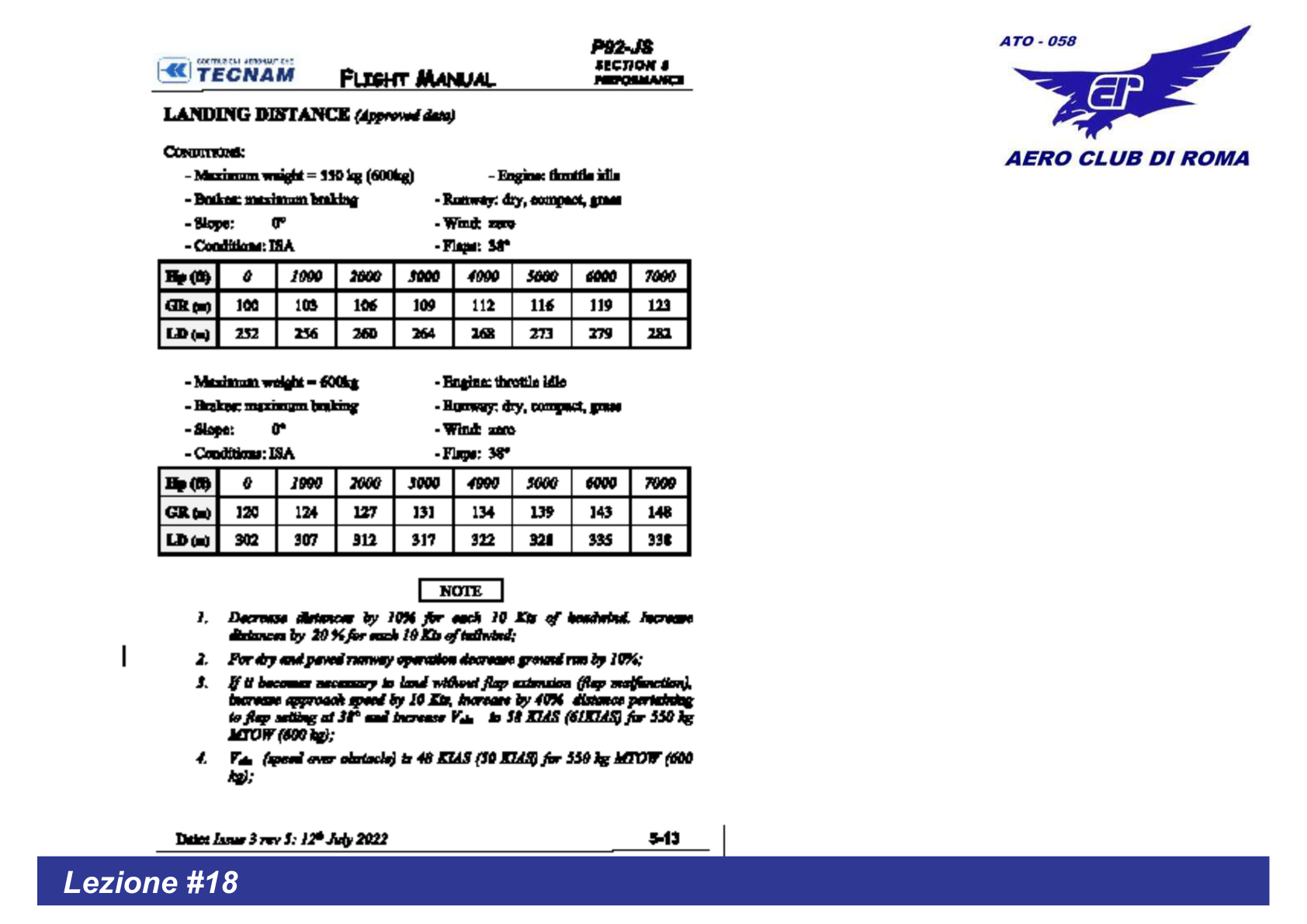

Slide 8 - Landing Distance dal Flight Manual P92-JS

Condizioni: MTOW 550kg (Flaps 38 gradi)

Hp (ft)	0	1000	2000	3000	4000	5000	6000	7000
GR (m)	100	103	106	109	112	116	119	123
LD (m)	232	236	260	264	268	273	279	282

Condizioni: MTOW 600kg (Flaps 38 gradi)

Hp (ft)	0	1000	2000	3000	4000	5000	6000	7000
GR (m)	120	124	127	131	134	139	143	148
LD (m)	302	307	312	317	322	328	335	338

NOTE dal Manuale:

Decrease distances by 10% for each 10 Kts of headwind. Increase distances by 20% for each 10 Kts of tailwind
For dry and paved runway operation decrease ground run by 10%
If it becomes necessary to land without flap extension (flap malfunction), increase approach speed by 10 Kts, increase by 40% distance pertaining to flap setting at 38 gradi and increase V_th to 58 KIAS (61 KIAS) for 550 kg MTOW (600 kg)
V_th (speed over obstacles) is 48 KIAS (50 KIAS) for 550 kg MTOW (600 kg)

Prestazioni di Crociera

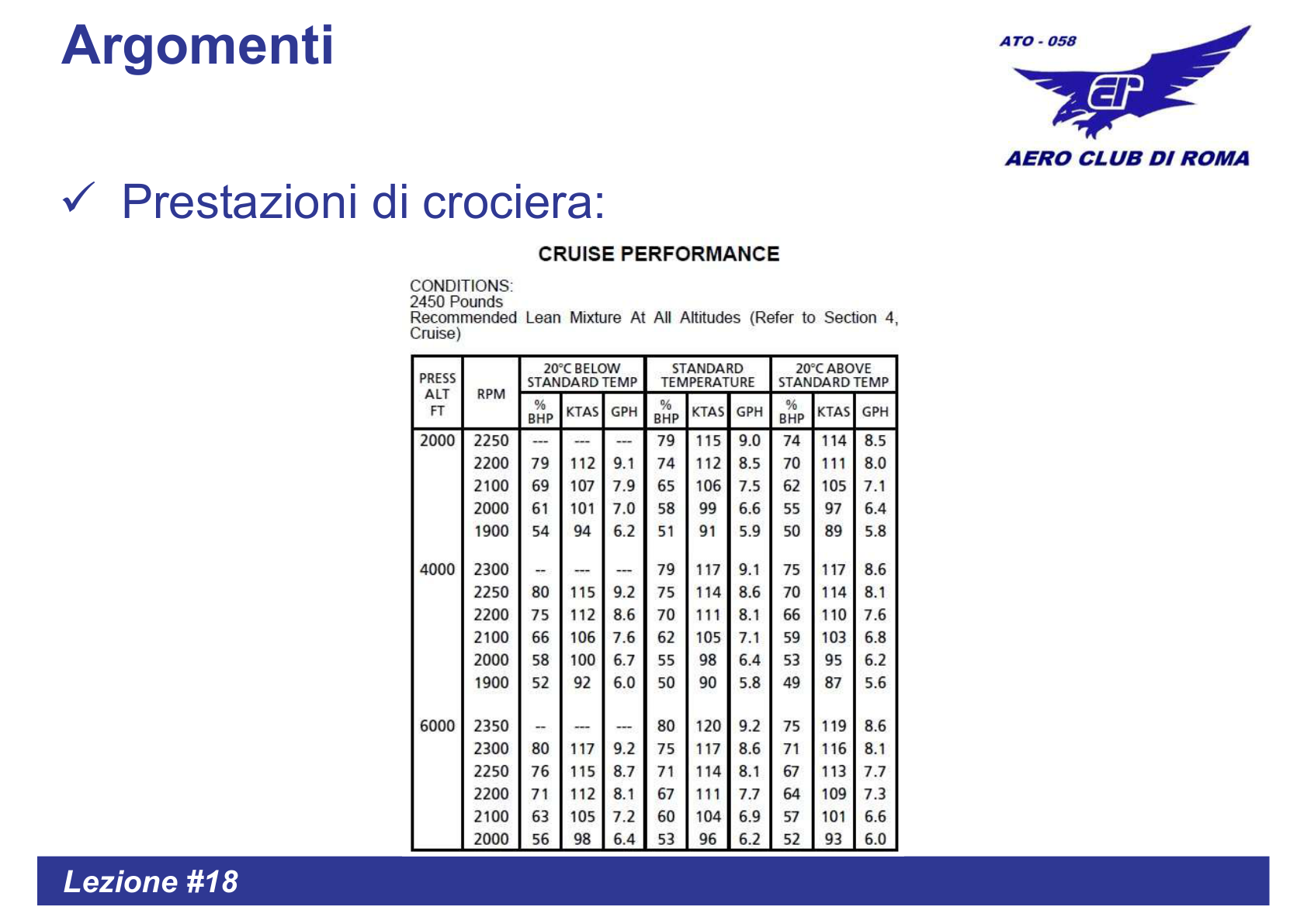

Slide 9 - Cruise Performance Table

Tabella Cruise Performance (Esempio)

Condizioni: 2450 Pounds, Recommended Lean Mixture At All Altitudes

Press Alt (ft)	RPM	% BHP	KTAS	GPH
2000	2250	79	115	9.0
	2200	74	112	8.5
	2100	65	106	7.5
	2000	58	99	6.6
	1900	51	91	5.9

Tabella Cruise P92-JS

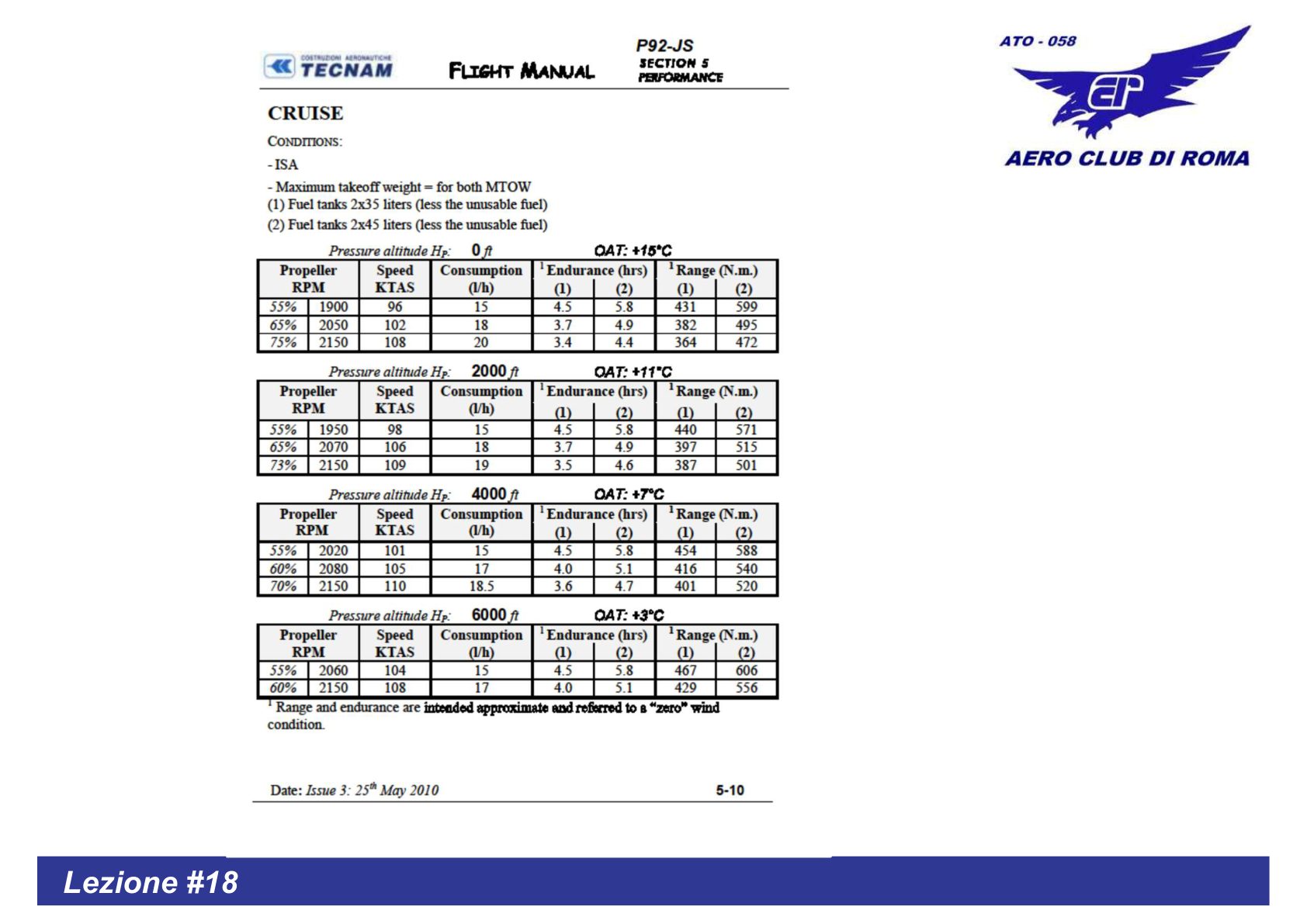

Slide 10 - Cruise Performance P92-JS

Condizioni ISA - MTOW

(1) Fuel tanks 2x35 liters (less the unusable fuel)

(2) Fuel tanks 2x45 liters (less the unusable fuel)

Hp (ft)	OAT	Propeller	RPM	Speed KTAS	Consumption (l/h)	Endurance (1)	Endurance (2)	Range NM (1)	Range NM (2)
0 ft	+15 C	55%	1900	96	15	4.5	5.8	431	599
		65%	2050	102	18	3.7	4.9	382	495
		75%	2150	108	20	3.4	4.4	364	472
4000 ft	+7 C	55%	2020	101	15	4.5	5.8	454	588
		60%	2080	105	17	4.0	5.1	416	540
		70%	2150	110	18.5	3.6	4.7	401	520

Nota: Range and endurance are intended approximate and referred to a "zero" wind condition.
