Impianto Frenante - PPL Lezione 15

Sistema Frenante

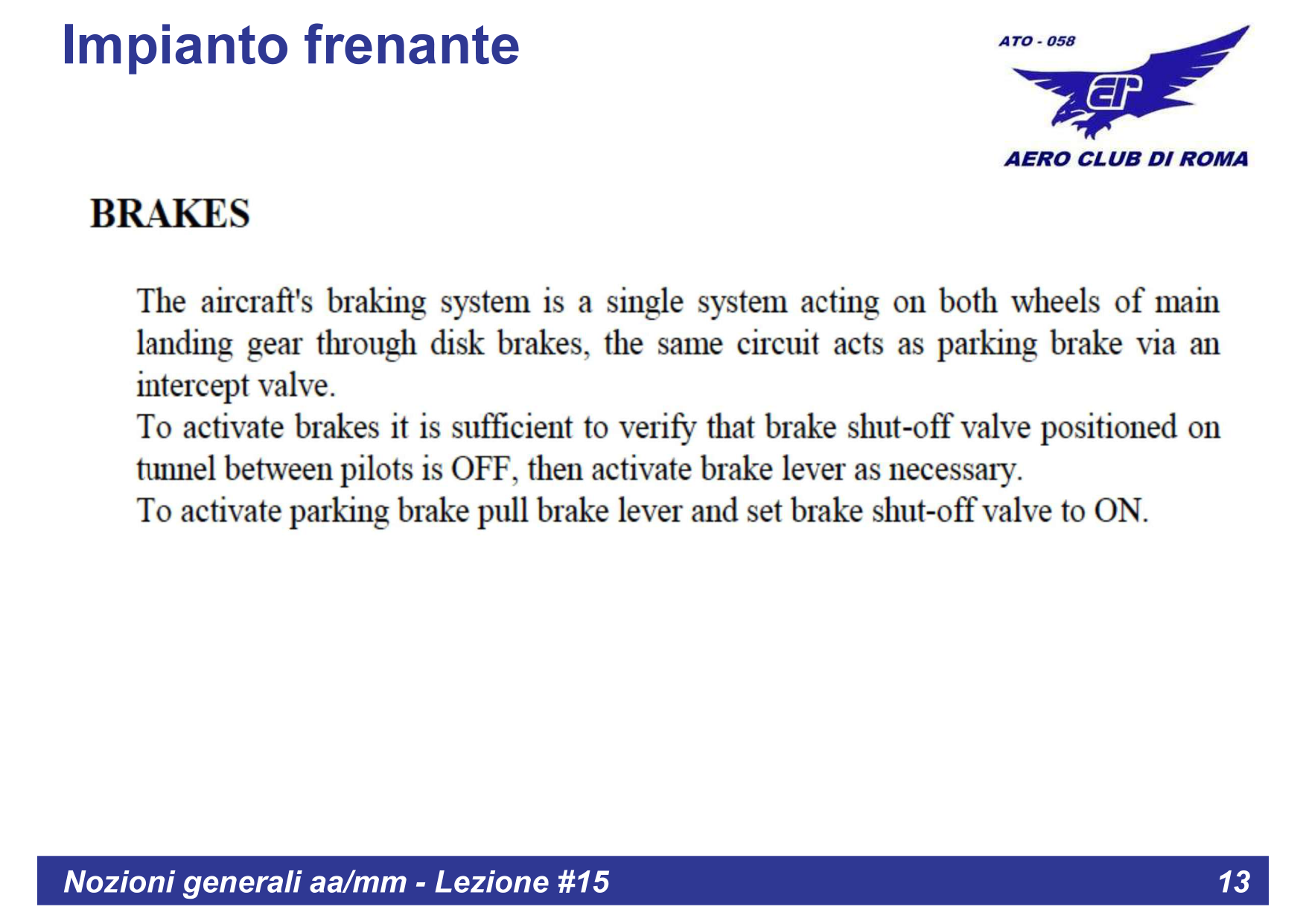

Slide 13 - Sistema frenante (BRAKES)

Il sistema frenante degli aerei e un sistema a singola azione che agisce su entrambe le ruote del carrello principale attraverso freni a disco, con lo stesso circuito che funge anche da freno di parcheggio tramite una valvola di intercettazione.

Caratteristiche del Sistema

Sistema idraulico - utilizza fluido idraulico per trasmettere la forza frenante
Freni a disco - dischi metallici con pastiglie per la frenata
Comando indipendente - ogni ruota principale ha il suo freno
Doppia funzione pedaliera - i pedali controllano sia il timone che i freni

Impianto Idraulico dei Freni

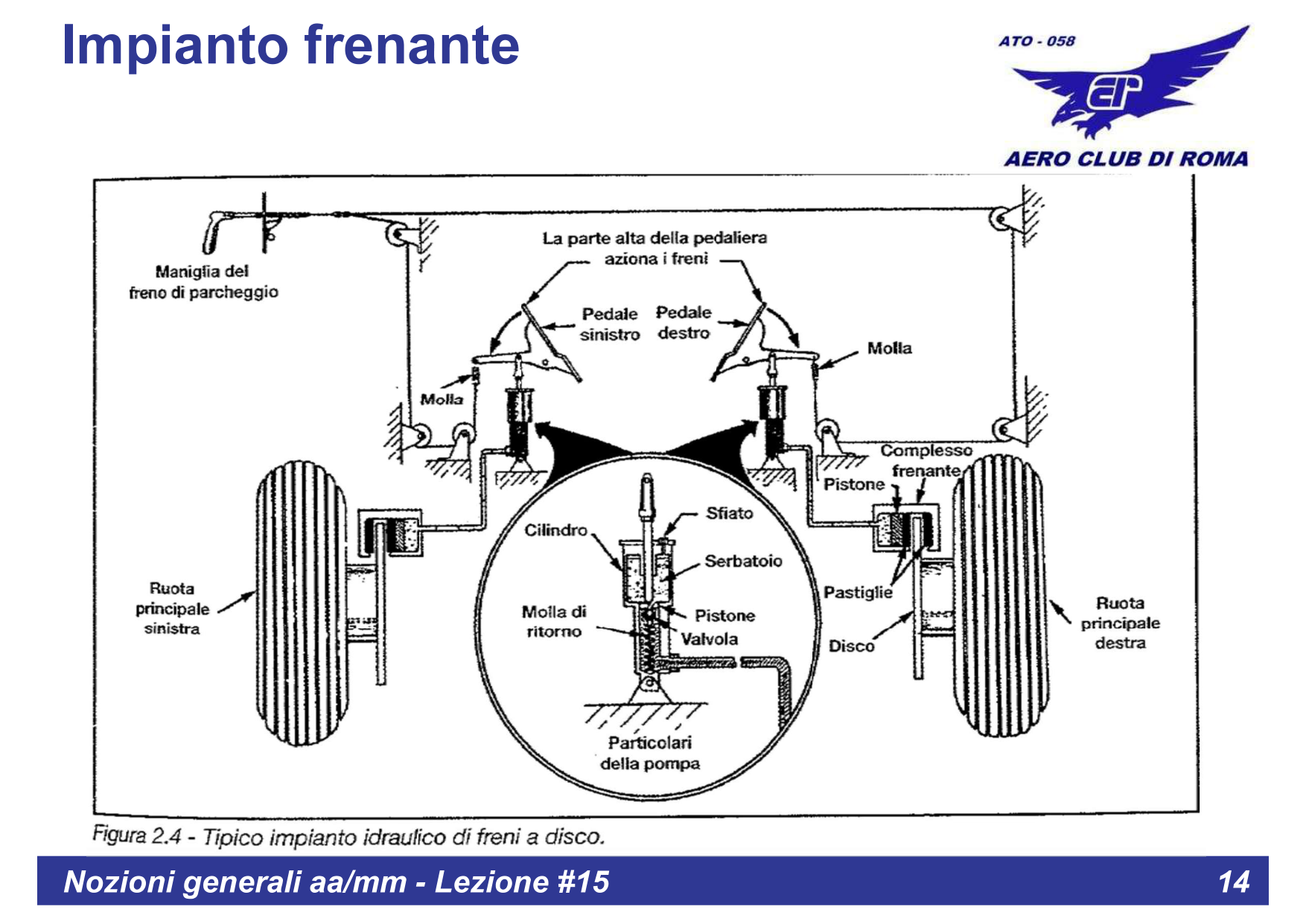

Slide 14 - Schema tipico impianto idraulico di freni a disco

L'impianto frenante e di tipo idraulico, simile a quello delle automobili ma adattato alle esigenze aeronautiche.

Componenti dell'Impianto

Componente	Funzione
Serbatoio	Contiene il fluido idraulico di riserva
Cilindro maestro	Genera la pressione quando si preme il pedale
Tubazioni	Trasportano il fluido ai freni
Pinze freno	Contengono i pistoni che premono le pastiglie
Pastiglie	Materiale d'attrito che preme sul disco
Disco	Ruota solidale con la ruota, genera attrito

Principio di funzionamento: La parte alta della pedaliera aziona i freni. Premendo il pedale, il cilindro maestro spinge il fluido idraulico attraverso le tubazioni fino alle pinze, che premono le pastiglie contro il disco frenante.

Freni a Disco

I freni a disco sono il tipo piu comune sugli aerei leggeri. Offrono un'eccellente capacita di frenata e dissipazione del calore.

Vantaggi dei Freni a Disco

Efficienza di frenata - potenza frenante elevata e costante
Dissipazione del calore - il disco esposto all'aria si raffredda rapidamente
Resistenza al fading - mantengono l'efficacia anche dopo uso prolungato
Manutenzione semplice - facile ispezione e sostituzione pastiglie
Peso ridotto - rispetto ad altri sistemi frenanti

Componenti del Freno a Disco

Disco - solidale con la ruota, in acciaio o materiale composito
Pinza (caliper) - contiene i pistoni e le pastiglie
Pastiglie - materiale d'attrito che viene premuto contro il disco
Pistone - spinge le pastiglie contro il disco
Molla di ritorno - riporta le pastiglie in posizione di riposo

Frenata Differenziale

La frenata differenziale permette di frenare le ruote in modo indipendente, consentendo manovre strette a terra.

Utilizzo della Frenata Differenziale

Virate strette a terra - frenando una ruota l'aereo vira in quella direzione
Correzione della direzione - durante il rullaggio con vento al traverso
Manovre in spazi ristretti - parcheggio e posizionamento
Controllo durante la corsa di decollo/atterraggio - mantenere la direzione

Tecnica: Per virare a destra durante il rullaggio, premere il pedale destro (timone a destra) e applicare il freno destro (parte superiore del pedale). La ruota destra rallenta e l'aereo vira attorno ad essa.

ATTENZIONE: Usare la frenata differenziale con cautela e a bassa velocita. Un uso eccessivo o a velocita elevata puo causare:

Ground loop (rotazione incontrollata)
Usura eccessiva di pneumatici e freni
Danni strutturali al carrello

Parking Brake (Freno di Parcheggio)

Il freno di parcheggio mantiene i freni applicati quando l'aereo e fermo, senza bisogno di tenere premuti i pedali.

Attivazione del Parking Brake

Verificare che la valvola di intercettazione (brake shut-off valve) sia in posizione OFF
Premere completamente entrambi i pedali dei freni
Tirare la leva del freno di parcheggio e portare la valvola shut-off su ON
Rilasciare i pedali - i freni rimangono applicati

Disattivazione del Parking Brake

Riportare la valvola shut-off su OFF
Il freno si rilascia automaticamente

IMPORTANTE: Per verificare che i freni funzionino correttamente, e sufficiente controllare che la valvola brake shut-off sia posizionata su OFF, quindi attivare la leva del freno e portare la valvola shut-off su ON.

Controlli e Manutenzione

Controlli Pre-volo

Livello fluido idraulico - verificare nel serbatoio
Perdite - controllare tubazioni e giunti
Stato delle pastiglie - verificare lo spessore residuo
Condizione dei dischi - cercare crepe o usura eccessiva
Funzionamento parking brake - testare l'inserimento e il rilascio

Test dei Freni

Durante il rullaggio iniziale, effettuare un brake check:

Accelerare leggermente l'aereo
Applicare gradualmente i freni
Verificare che l'aereo rallenti in modo uniforme
Verificare che non ci siano rumori anomali o vibrazioni

Segnali di problemi ai freni:

Pedale spugnoso = aria nel circuito idraulico
Pedale che affonda = perdita di fluido
Frenata irregolare = pastiglie usurate in modo non uniforme
Rumori stridenti = pastiglie consumate fino al metallo
