Variometro

Principio di Funzionamento

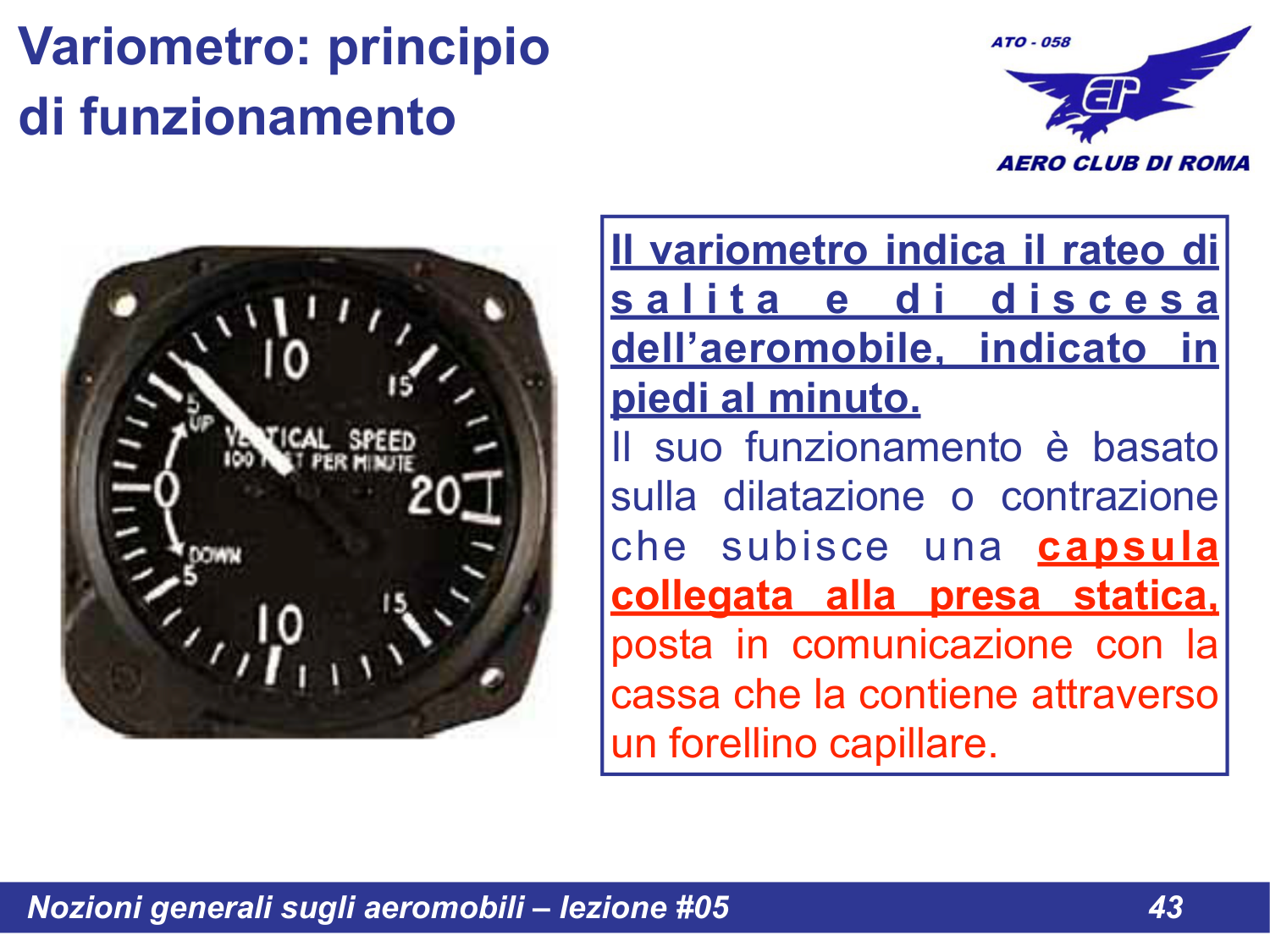

Slide 43 - Il Variometro

Il variometro (VSI - Vertical Speed Indicator) indica il rateo di salita o discesa dell'aeromobile espresso in piedi al minuto (ft/min).

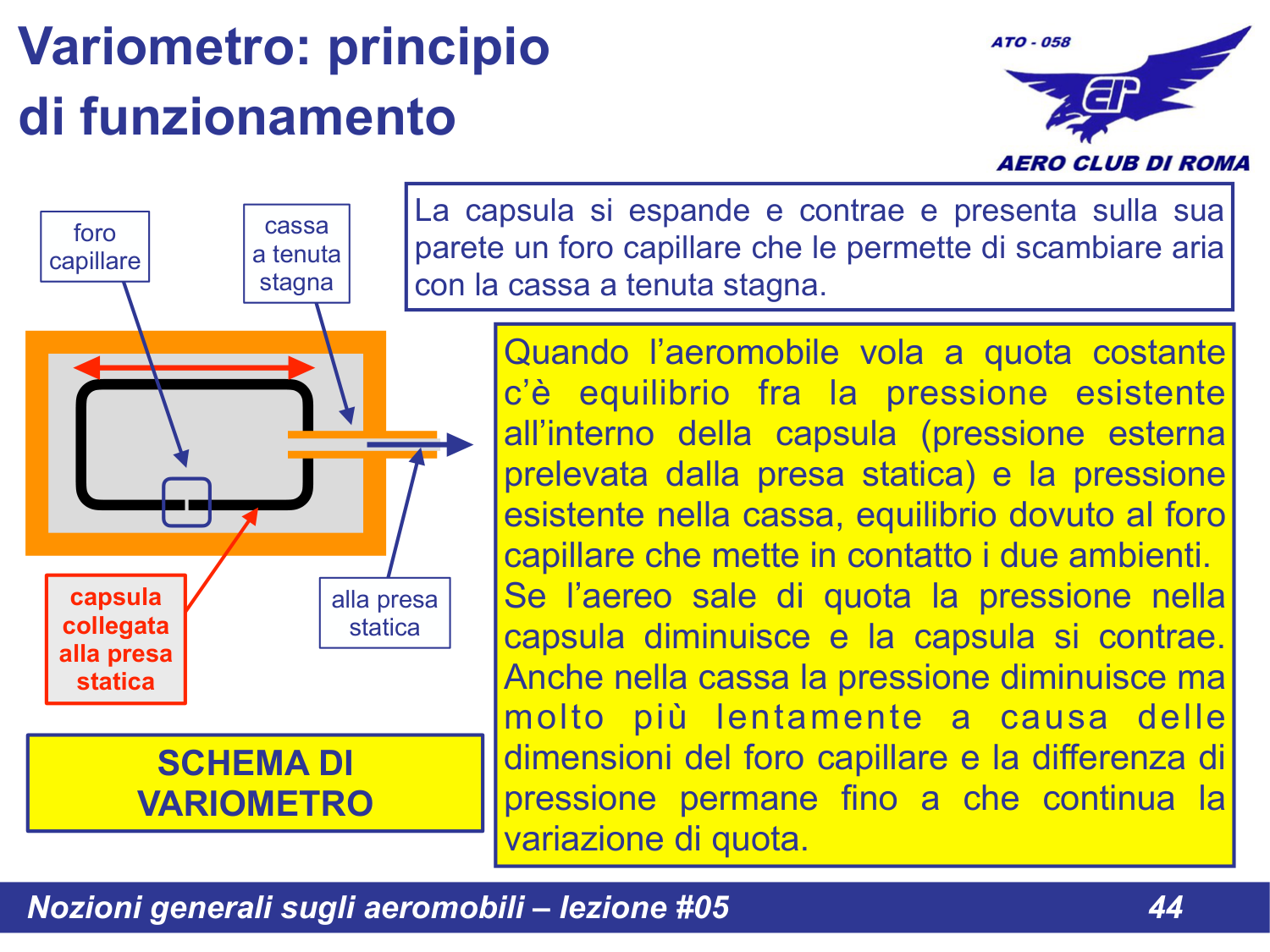

Slide 44 - Schema interno del variometro

Funzionamento:

Come l'altimetro, misura la pressione statica
A differenza dell'altimetro, misura la variazione della pressione statica nel tempo
Contiene una capsula collegata alla presa statica
La cassa dello strumento e collegata alla stessa presa statica tramite un foro capillare

Il Foro Capillare

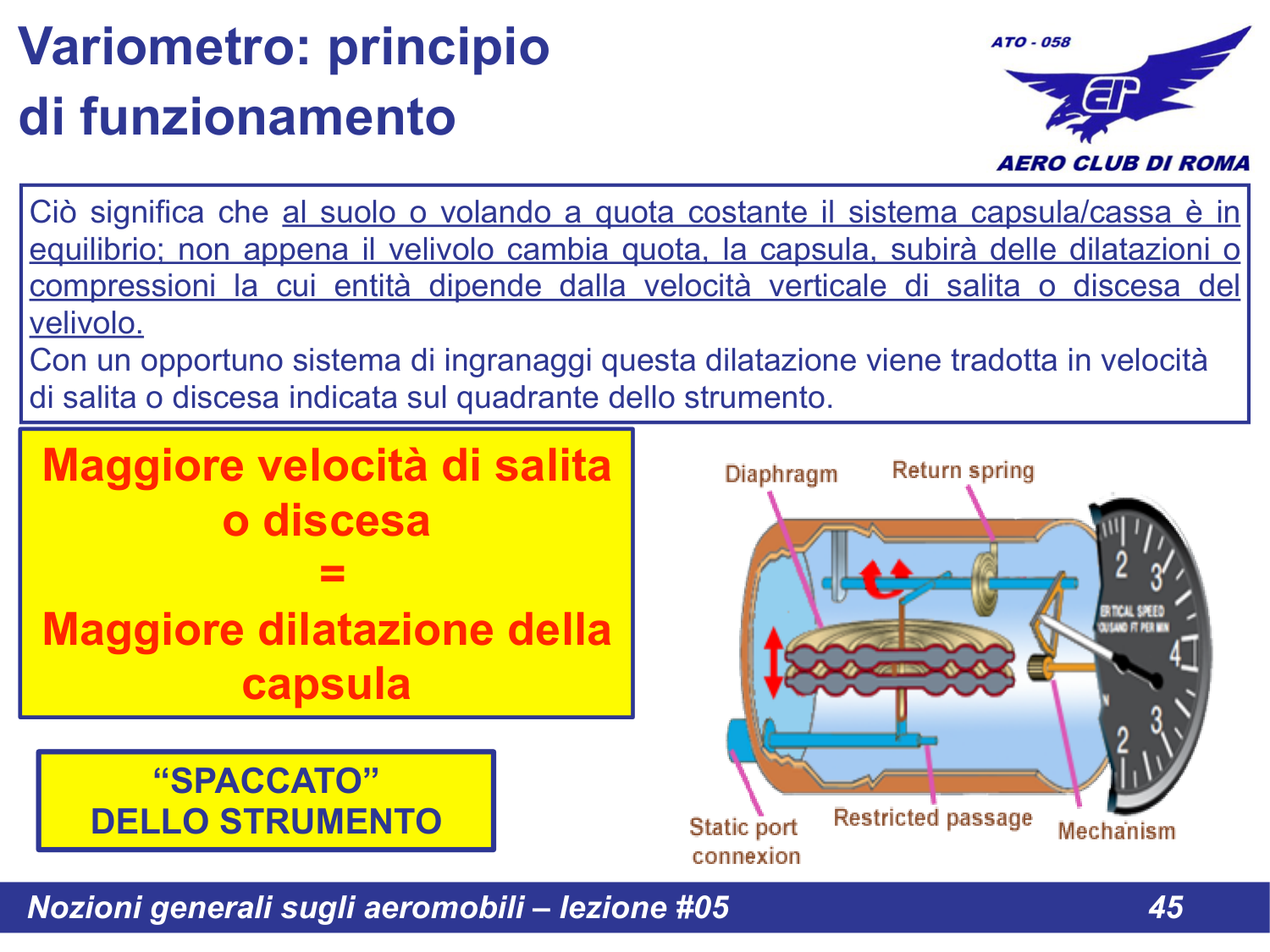

Slide 45 - Il foro capillare e il ritardo nella variazione di pressione

Il foro capillare crea un ritardo nell'equalizzazione della pressione tra la capsula e la cassa dello strumento:

La capsula reagisce immediatamente alle variazioni di pressione
La cassa reagisce con un ritardo a causa del foro capillare
Questa differenza di pressione muove la lancetta

In salita:

La pressione diminuisce
La capsula si dilata immediatamente
La cassa mantiene temporaneamente la pressione piu alta
La lancetta indica salita (UP)

In discesa:

La pressione aumenta
La capsula si comprime immediatamente
La cassa mantiene temporaneamente la pressione piu bassa
La lancetta indica discesa (DOWN)

Indicazione	Significato	Unita di misura
UP	Aeromobile in salita	ft/min (positivo)
0	Volo livellato	0 ft/min
DOWN	Aeromobile in discesa	ft/min (negativo)

IMPORTANTE: Il variometro e uno strumento a capsula collegato SOLO alla presa statica. Misura la variazione di pressione nel tempo, non il valore assoluto come l'altimetro.
