Lezione 12 - Motori Aeronautici

Nozioni Generali sugli Aeromobili | 29 Gennaio 2026
Home Corso Indice Lezione

Introduzione

Slide 1
Slide 2

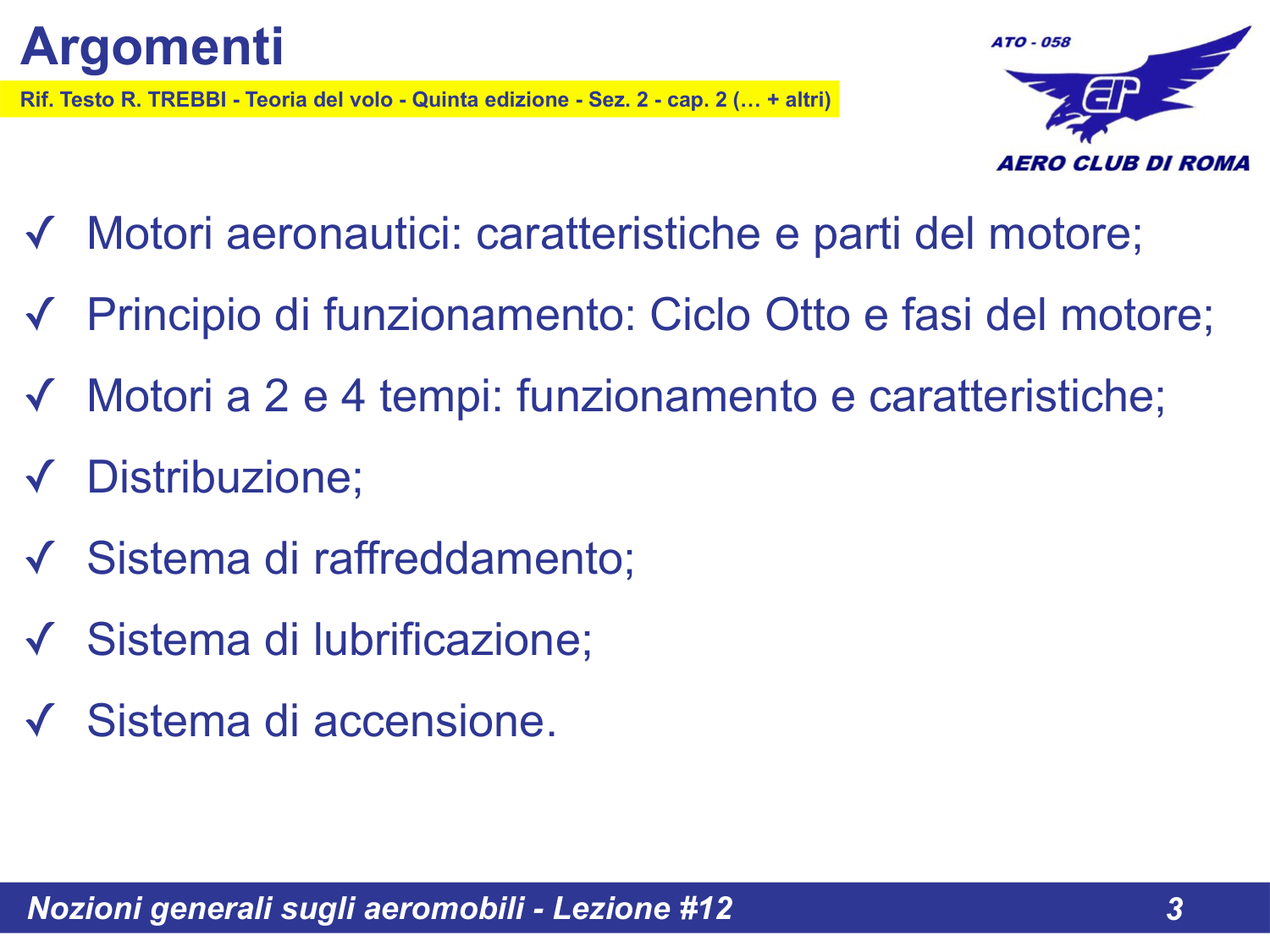

Slide 3: Argomenti

Argomenti della Lezione 12:

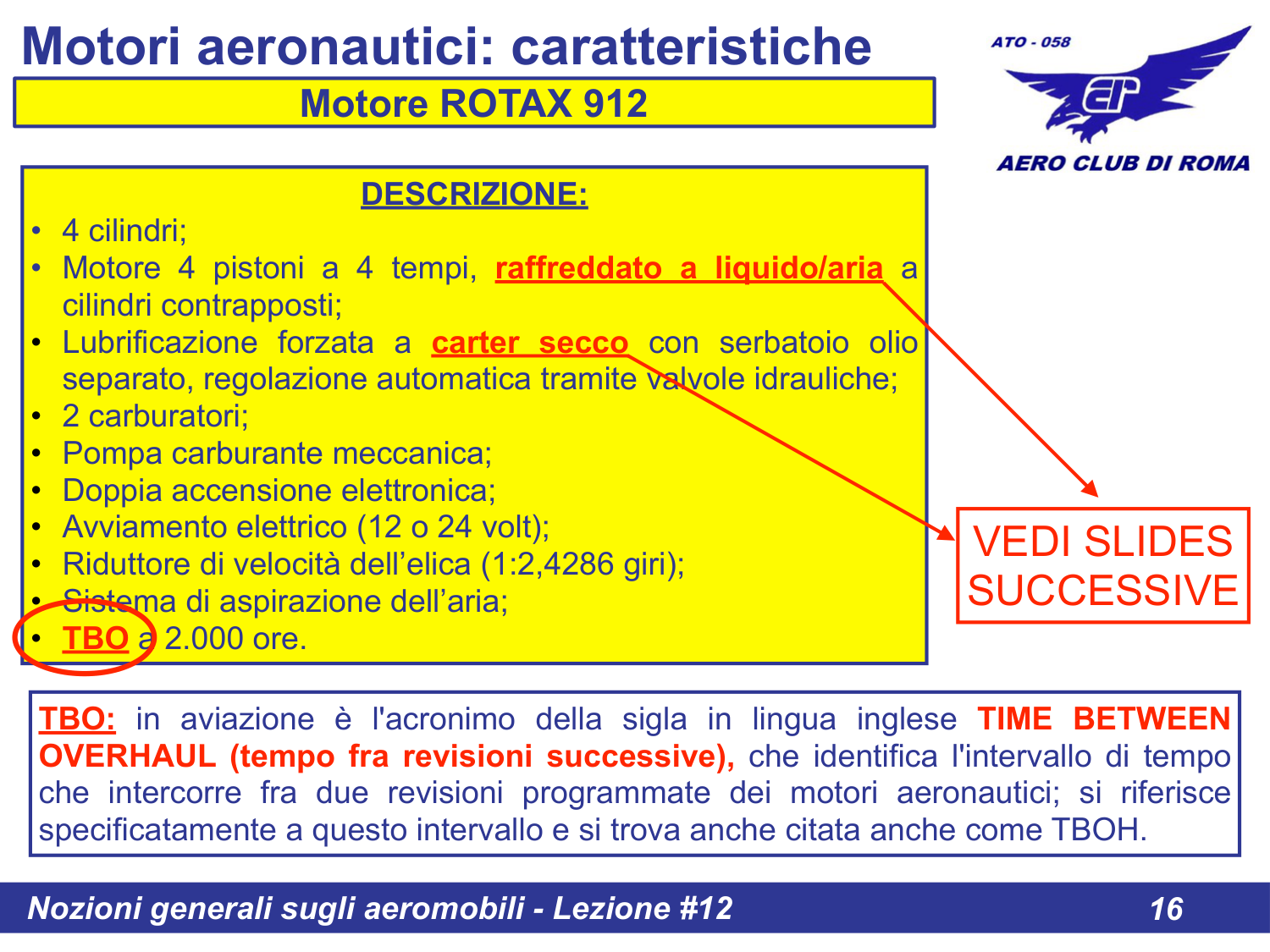

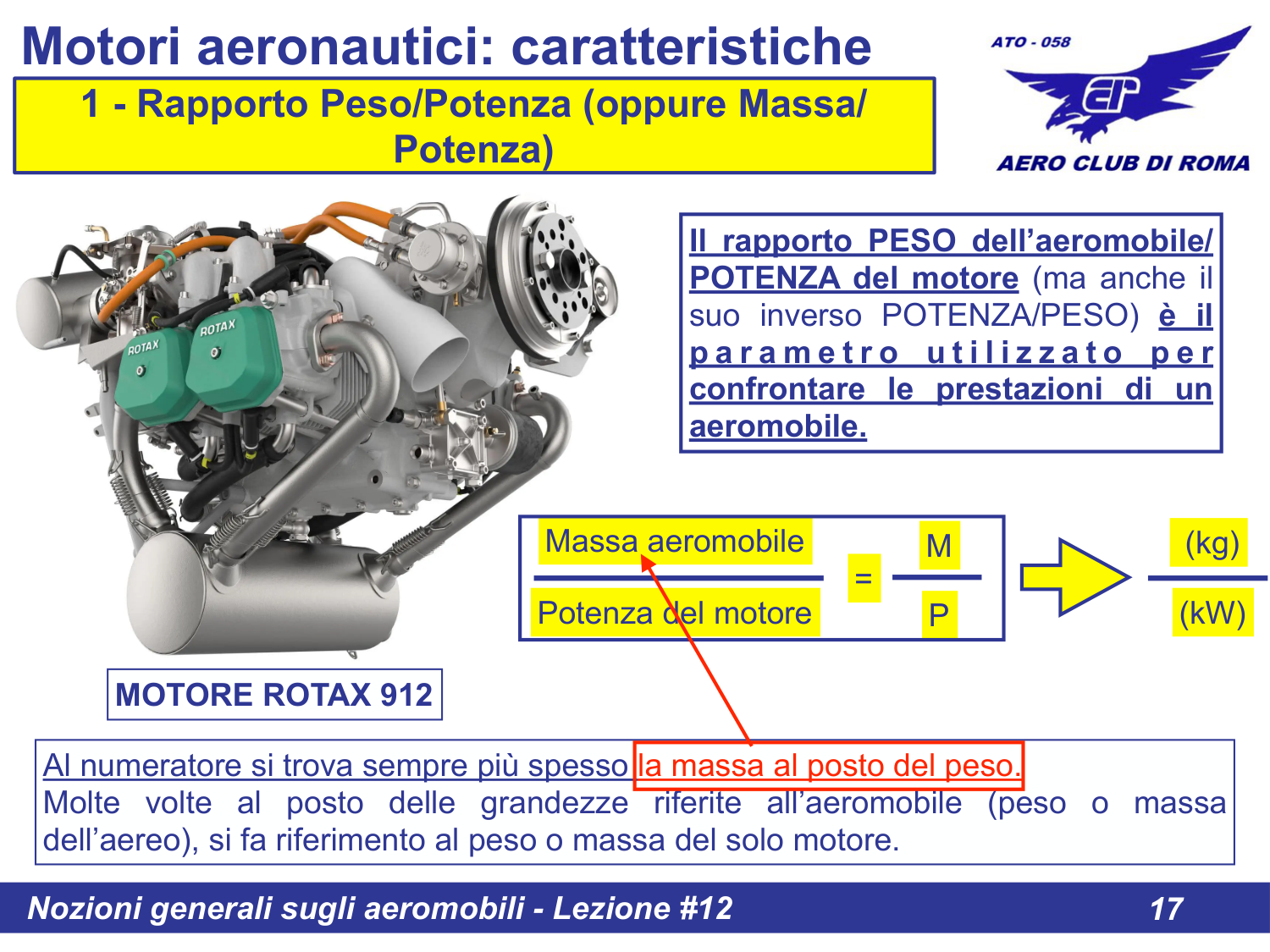

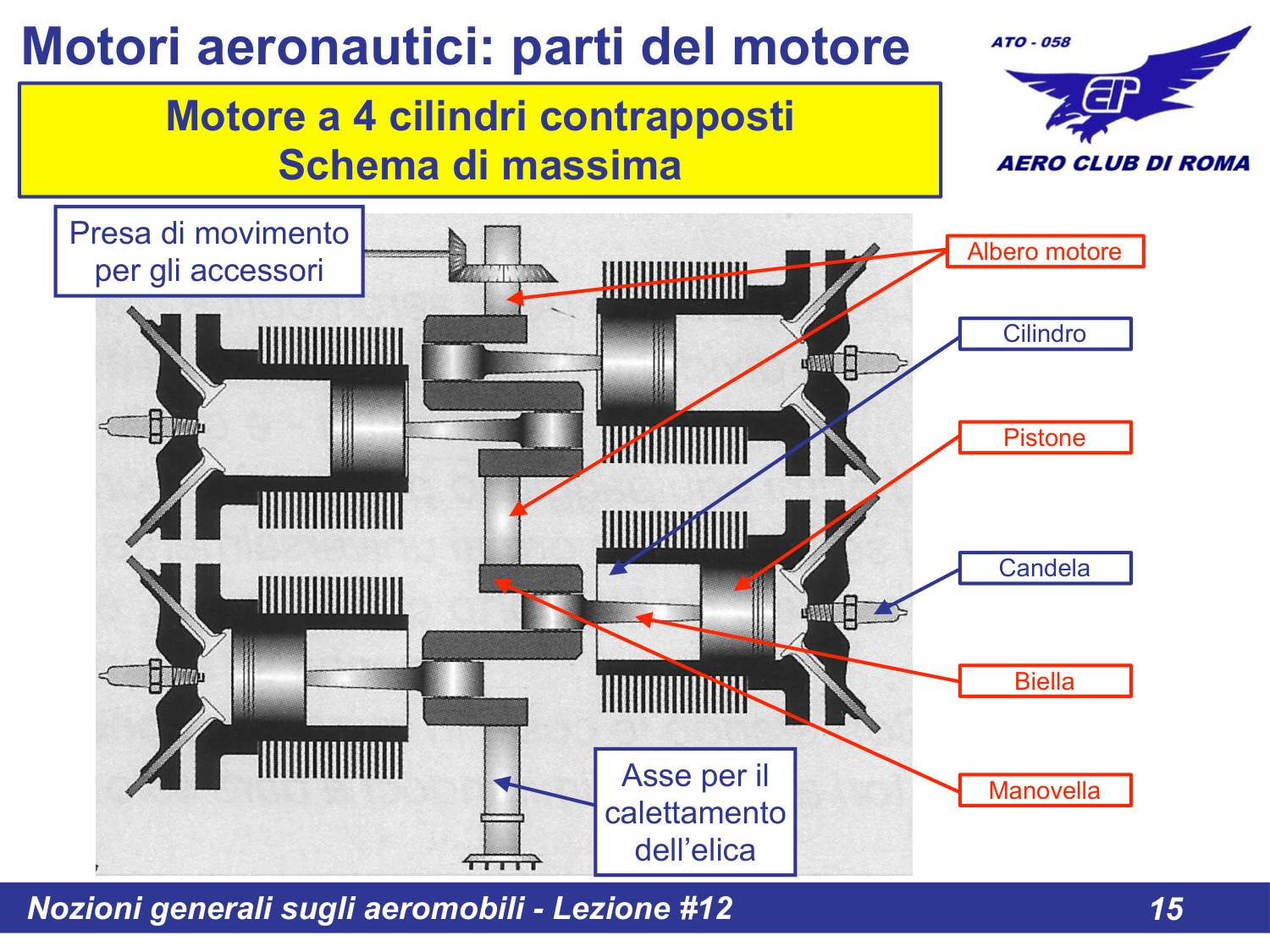

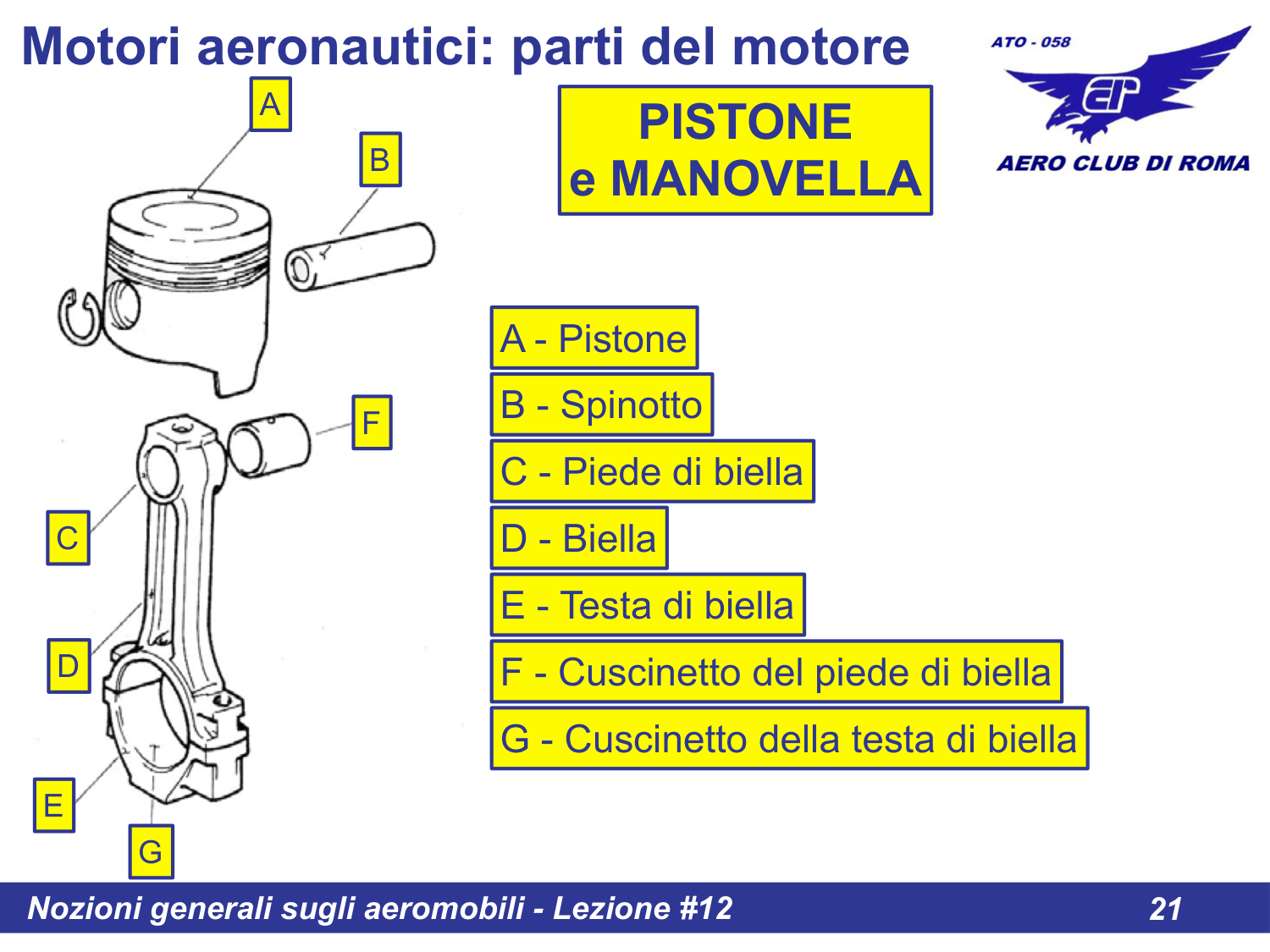

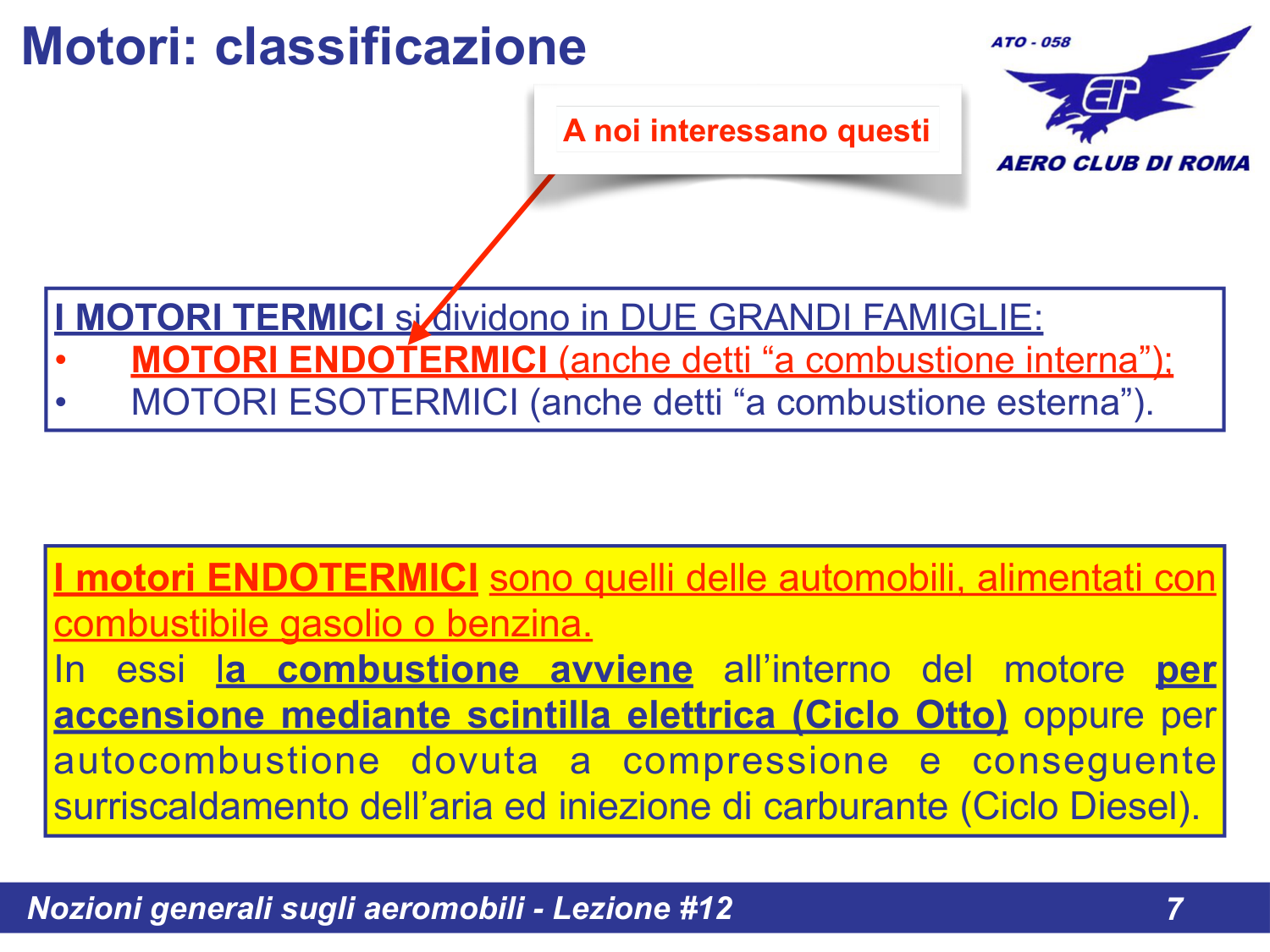

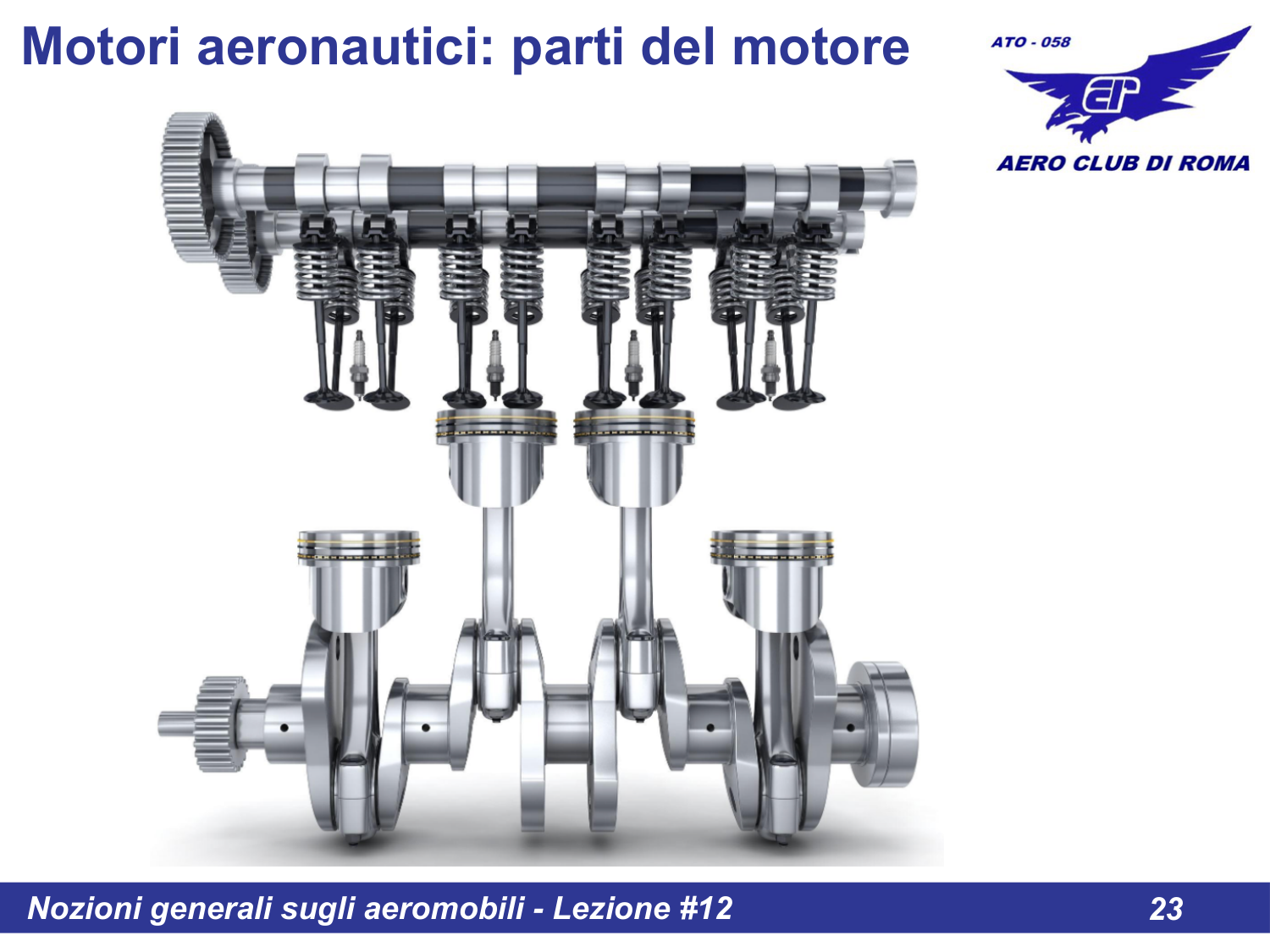

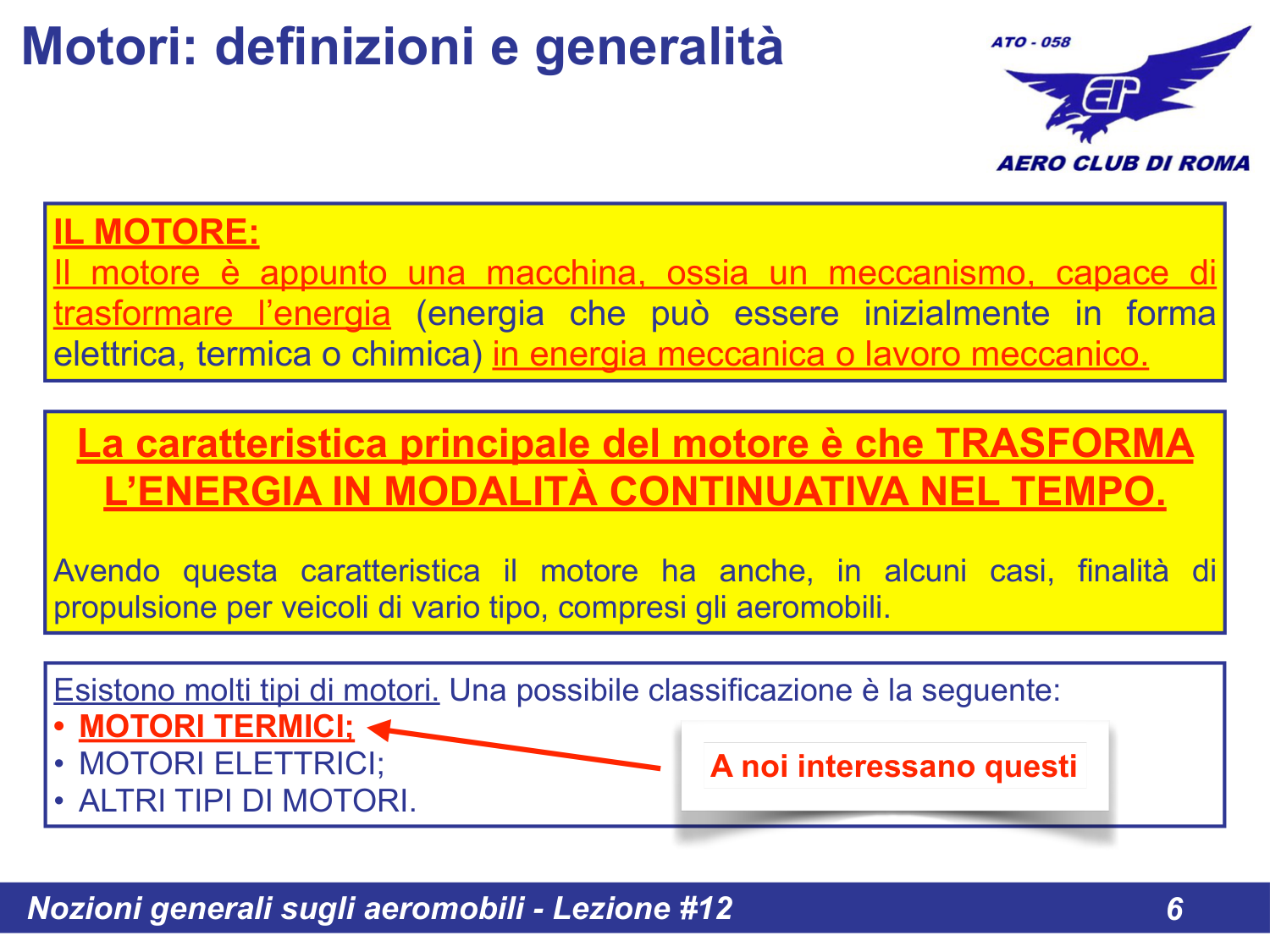

Caratteristiche e Parti del Motore

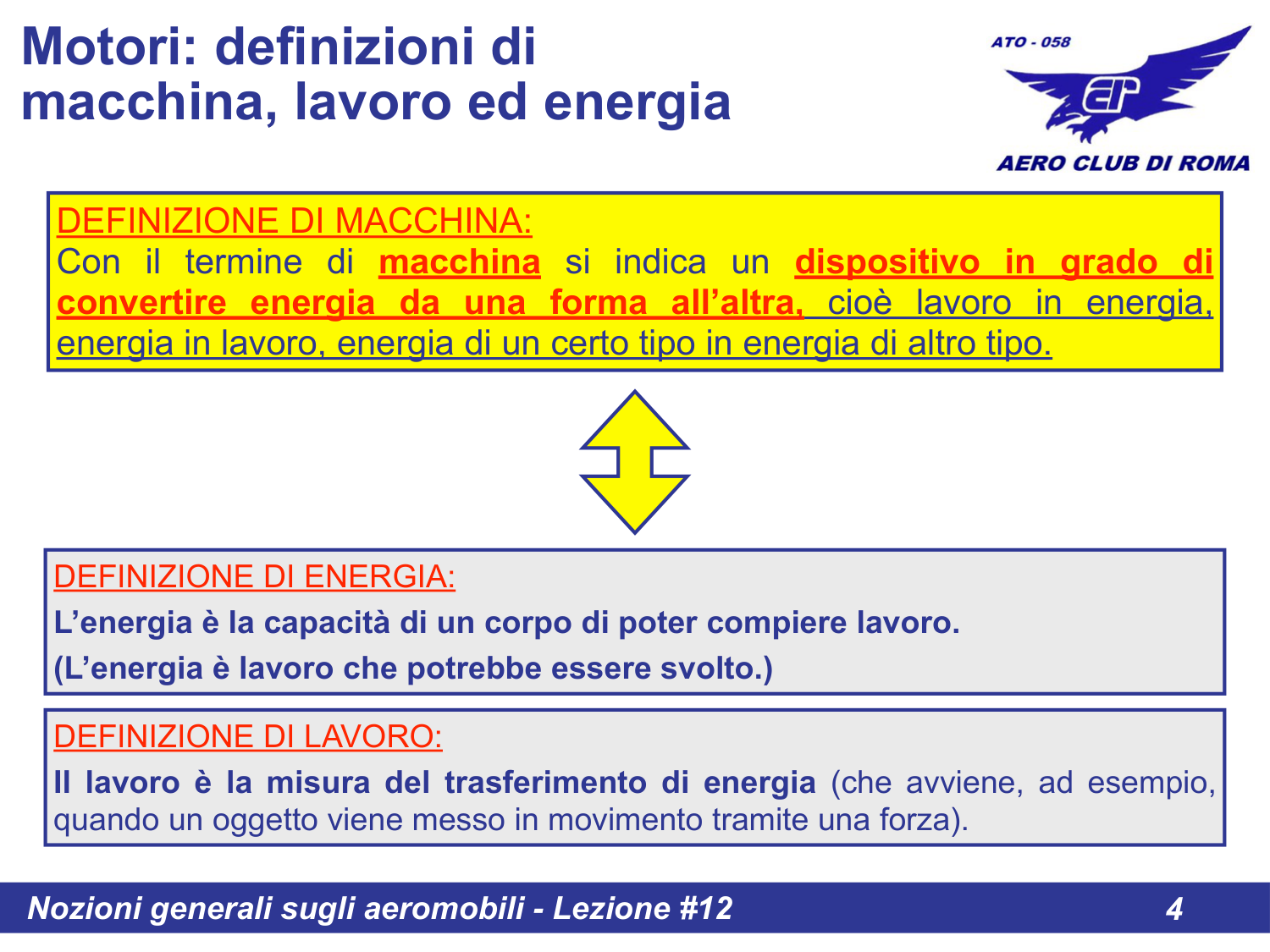

Slide 4

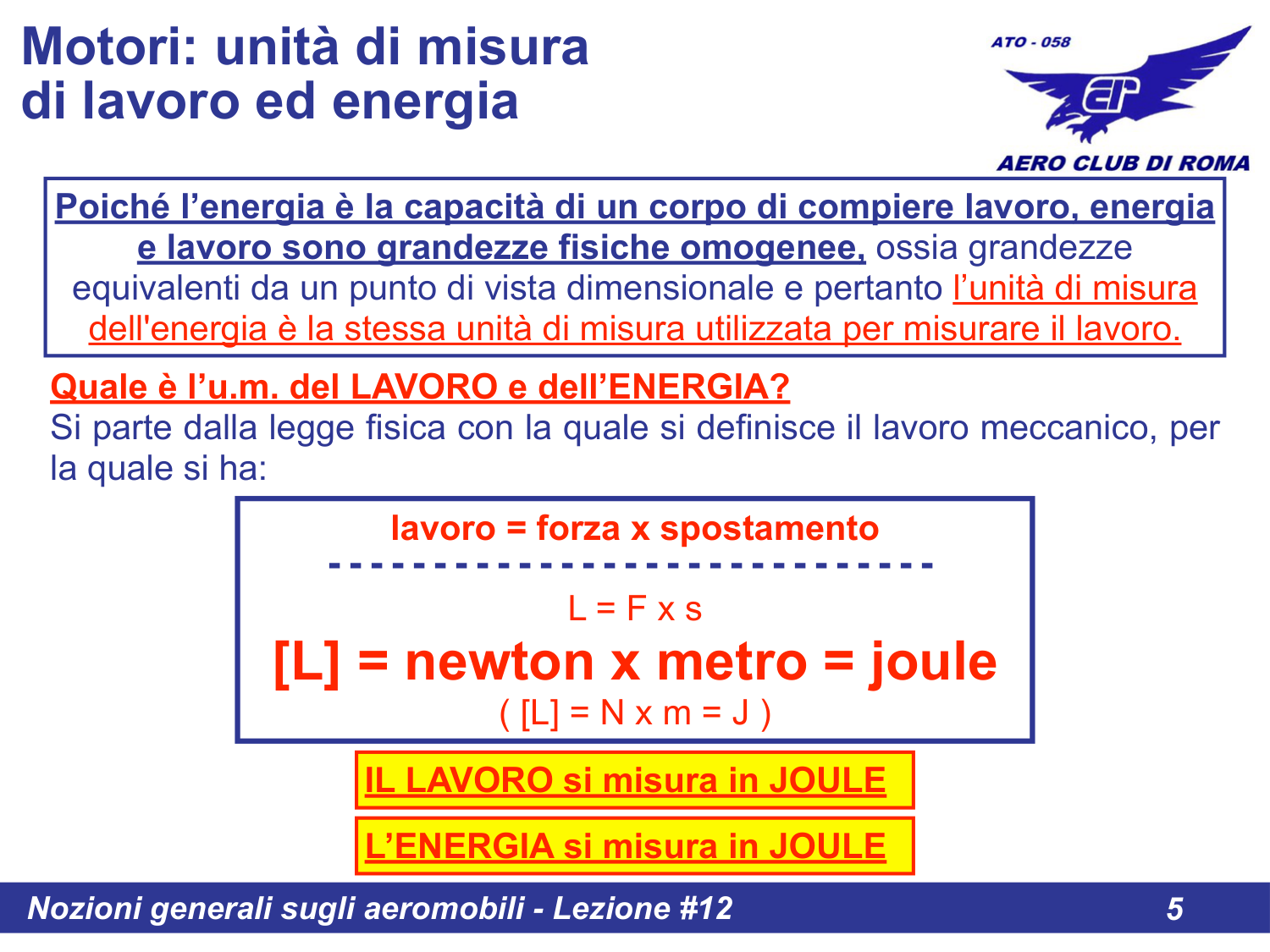

Slide 5
Slide 6
Slide 7
Slide 8

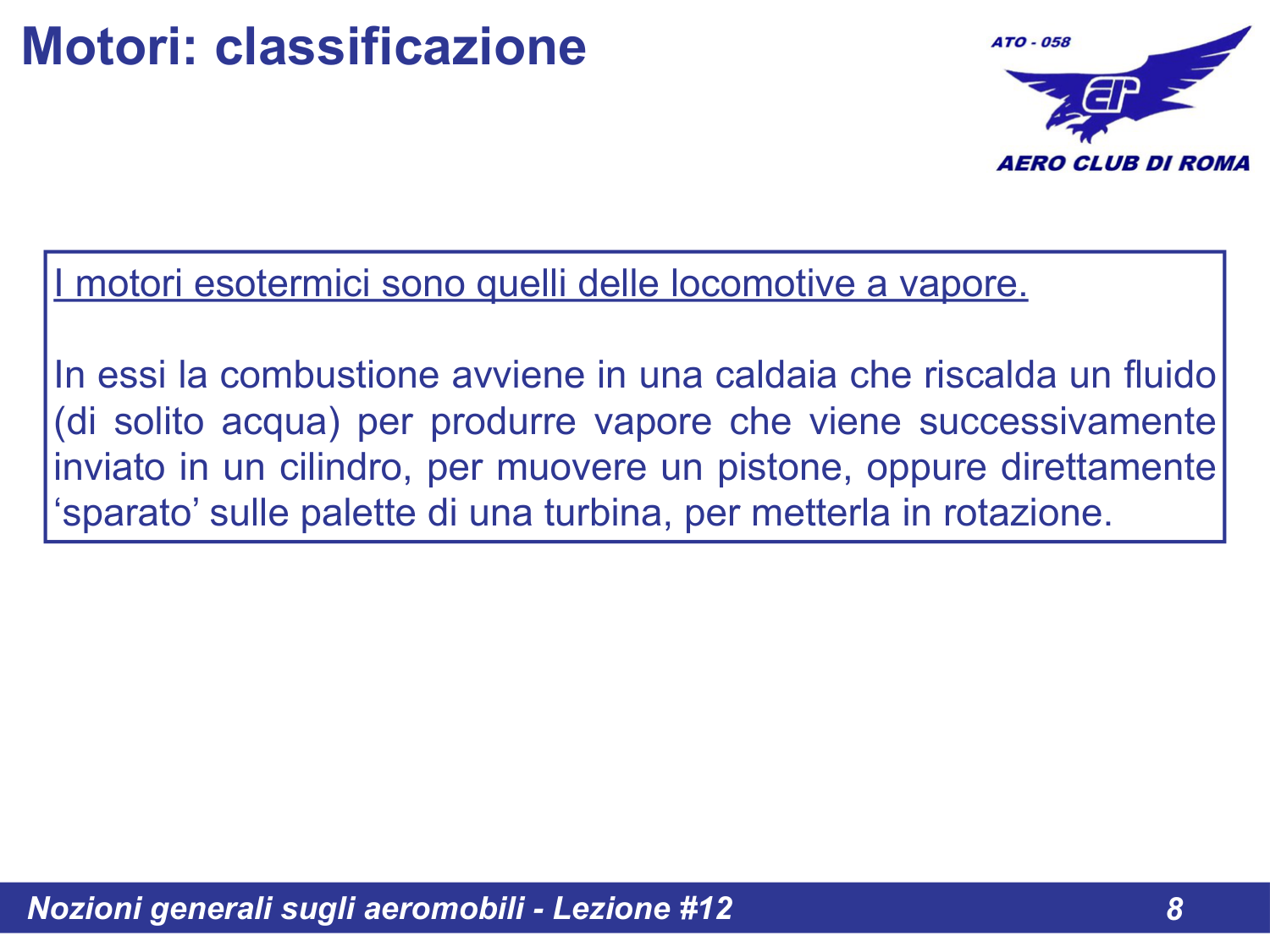

Slide 9
Slide 10
Slide 11
Slide 12

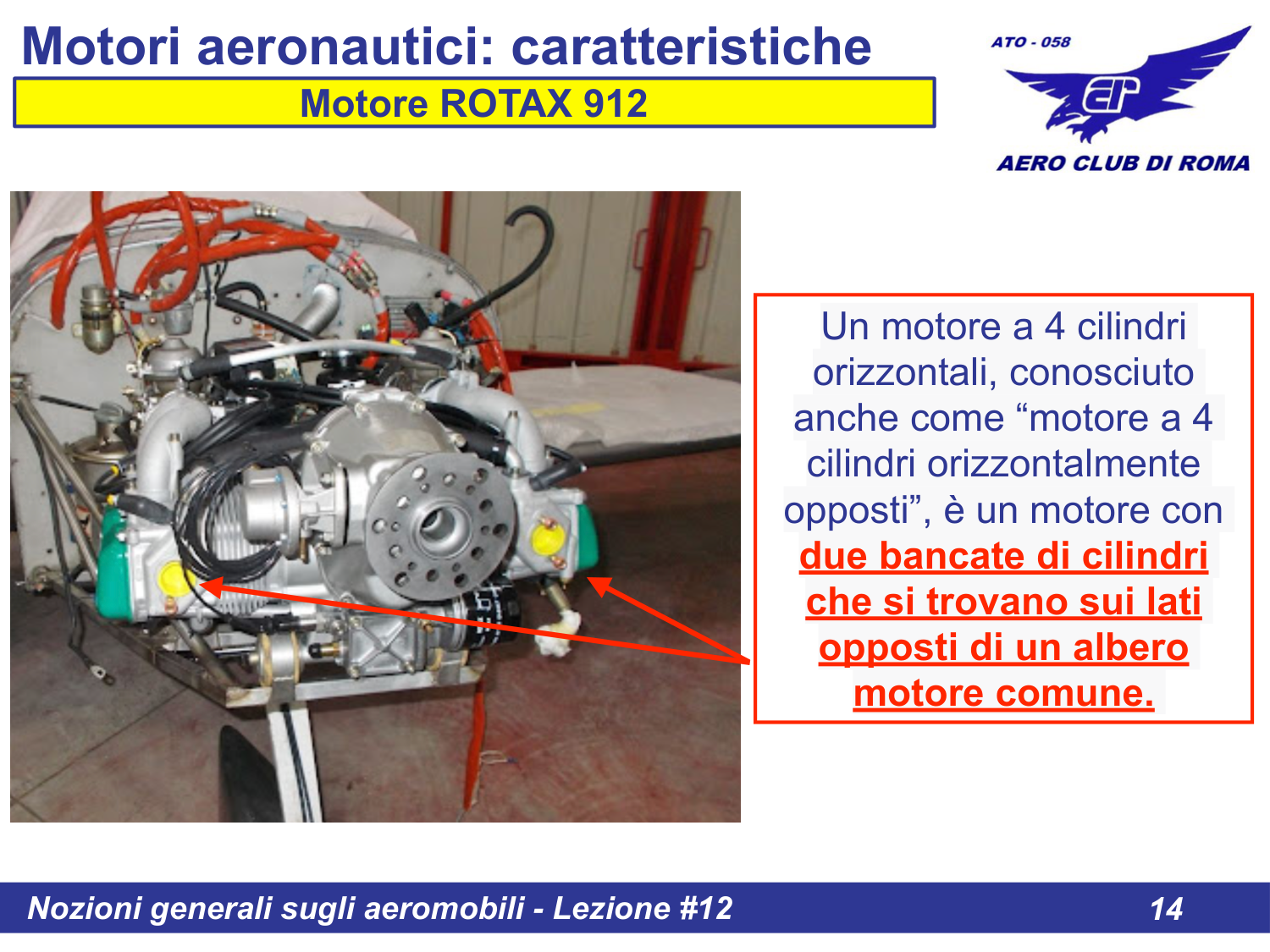

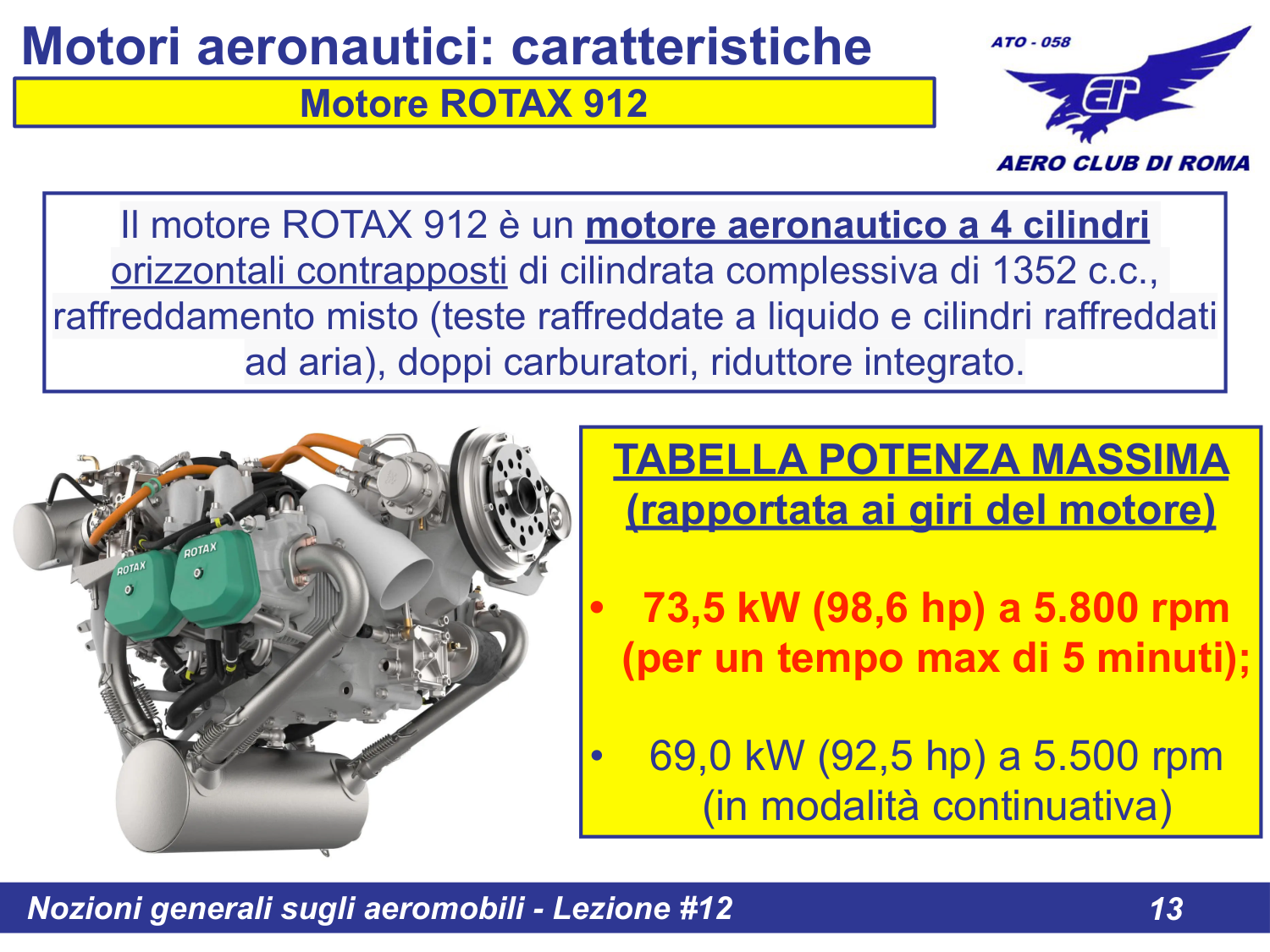

Slide 13
Slide 14
Slide 15
Slide 16
Slide 17
Slide 18

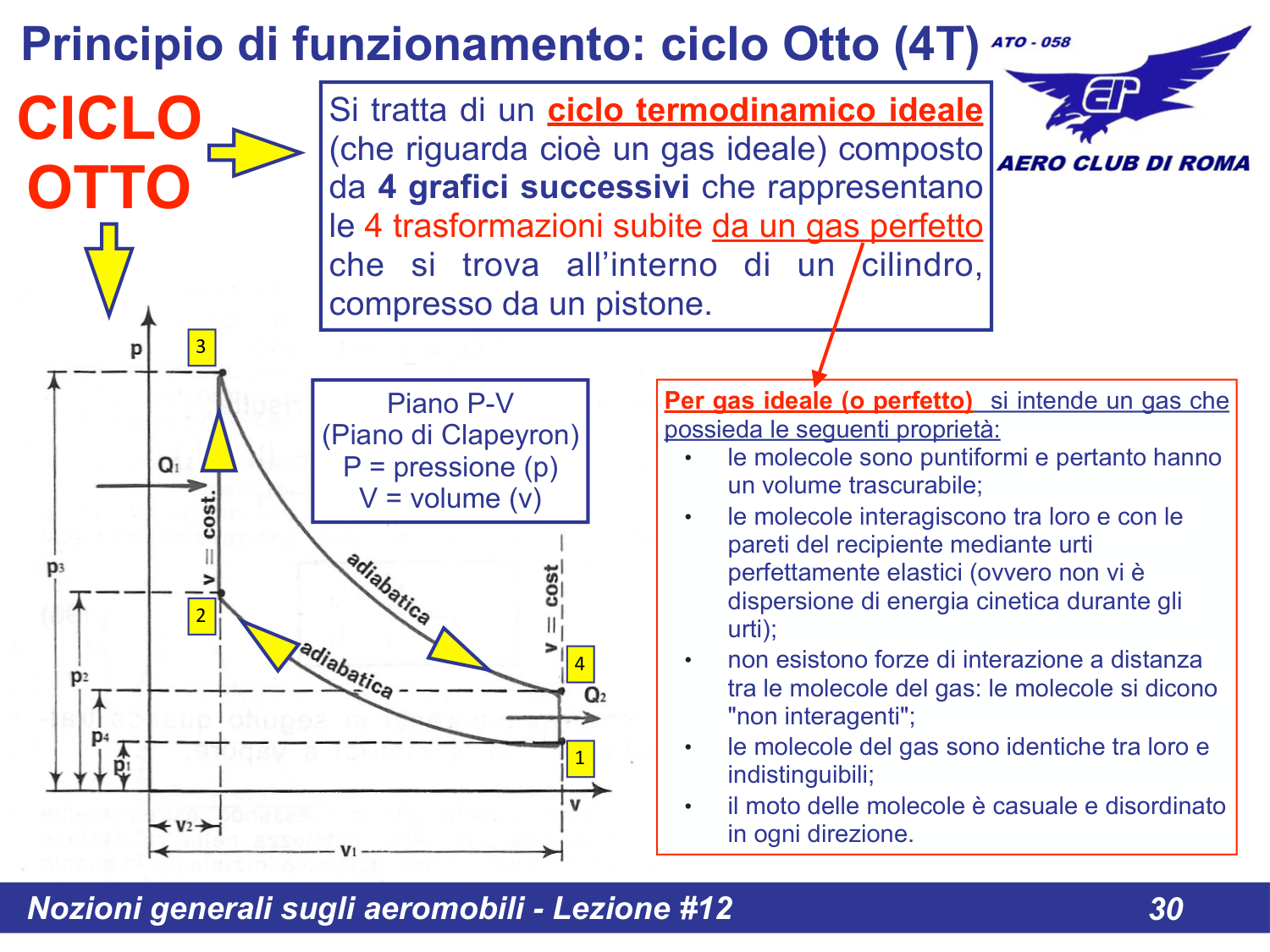

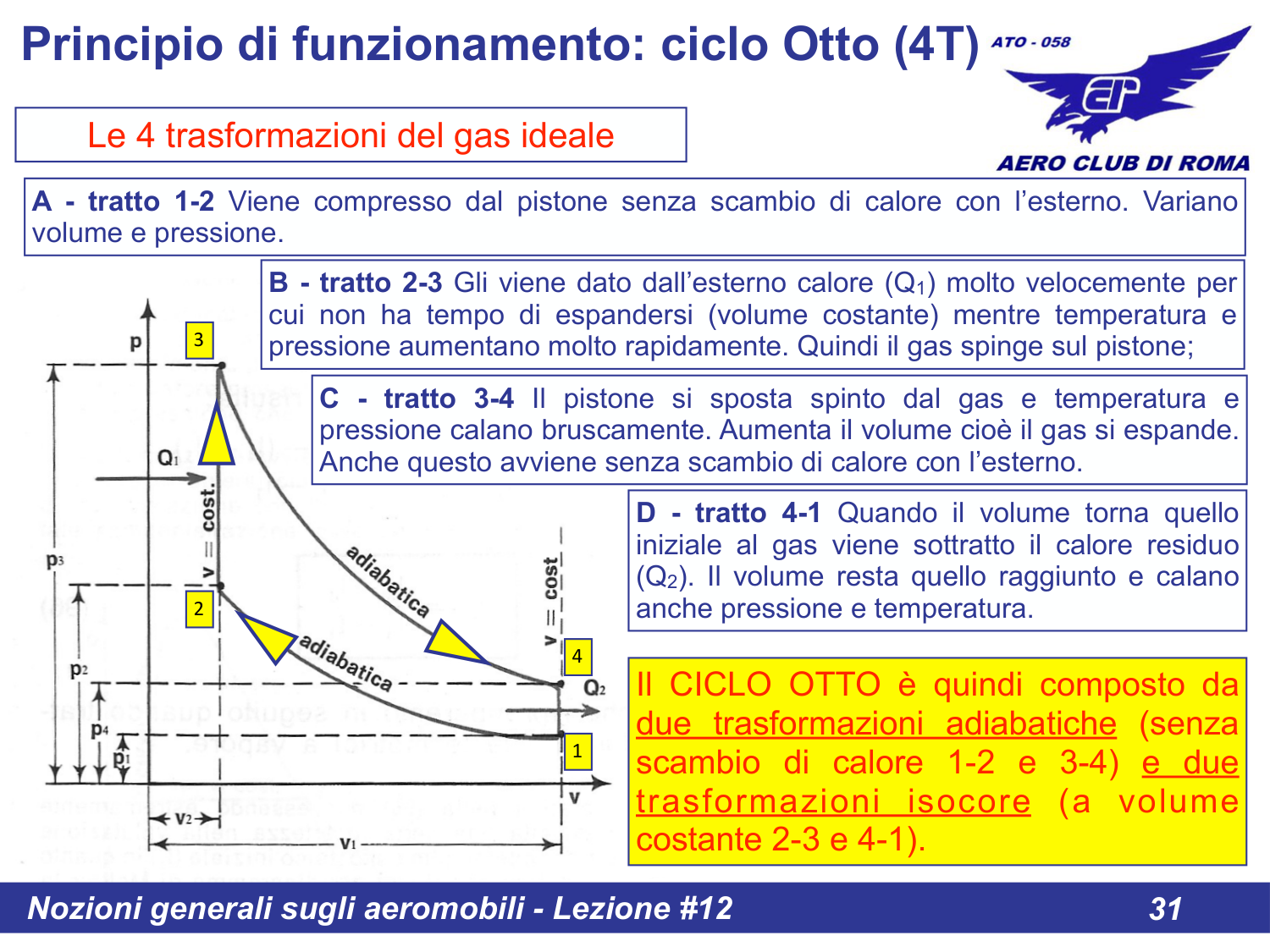

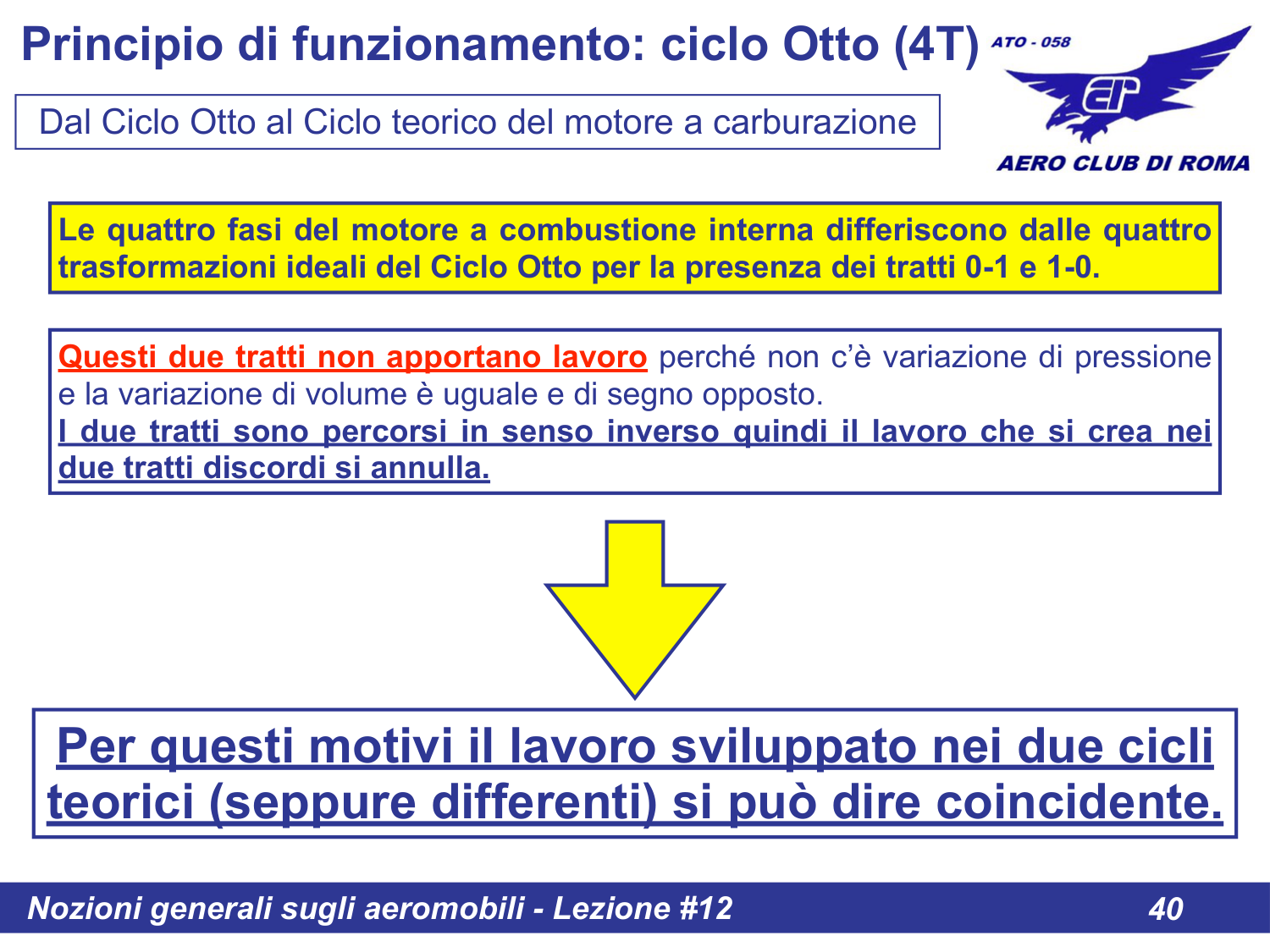

Principio di Funzionamento: Ciclo Otto

Slide 19
Slide 20
Slide 21

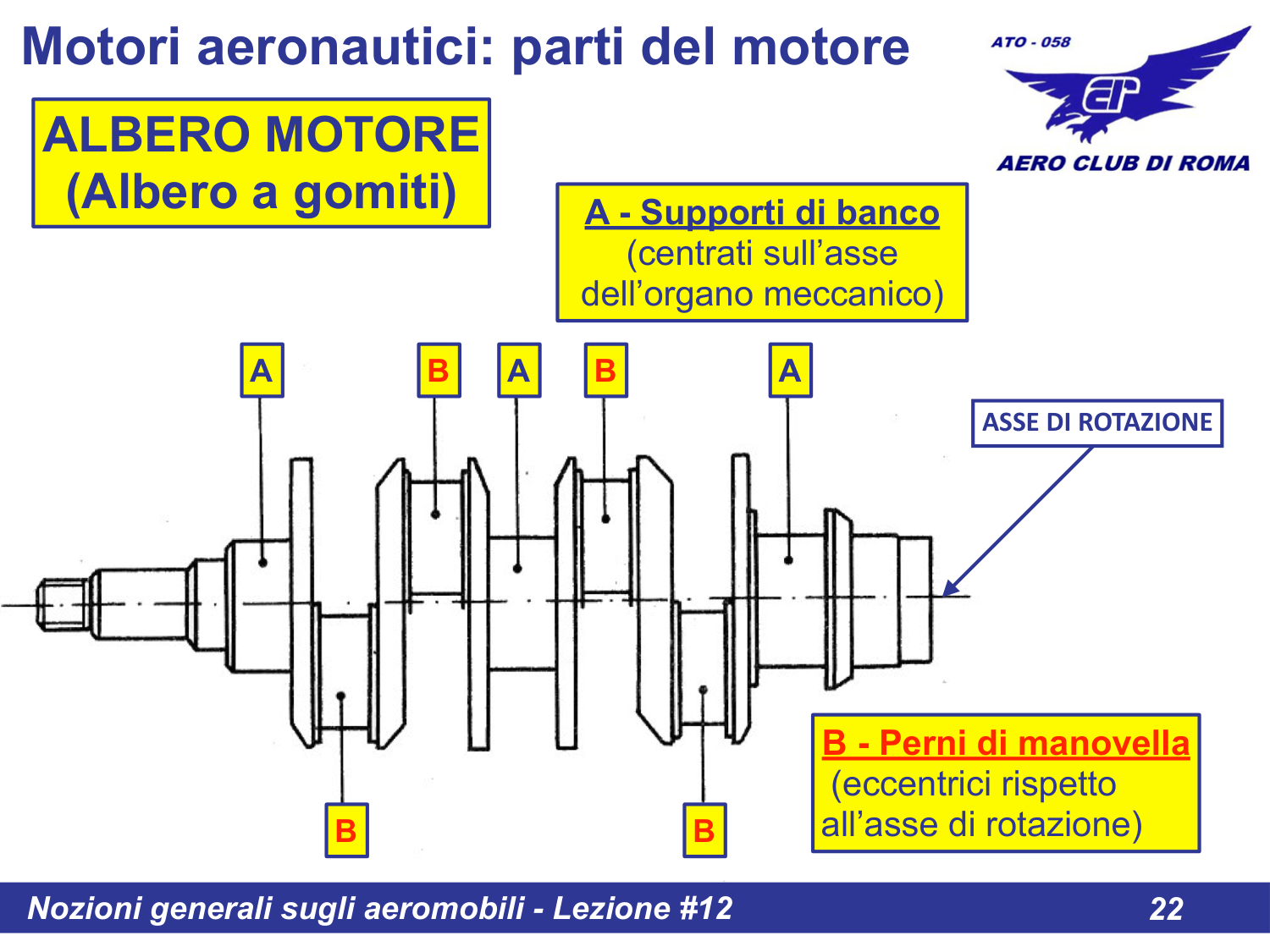

Slide 22
Slide 23

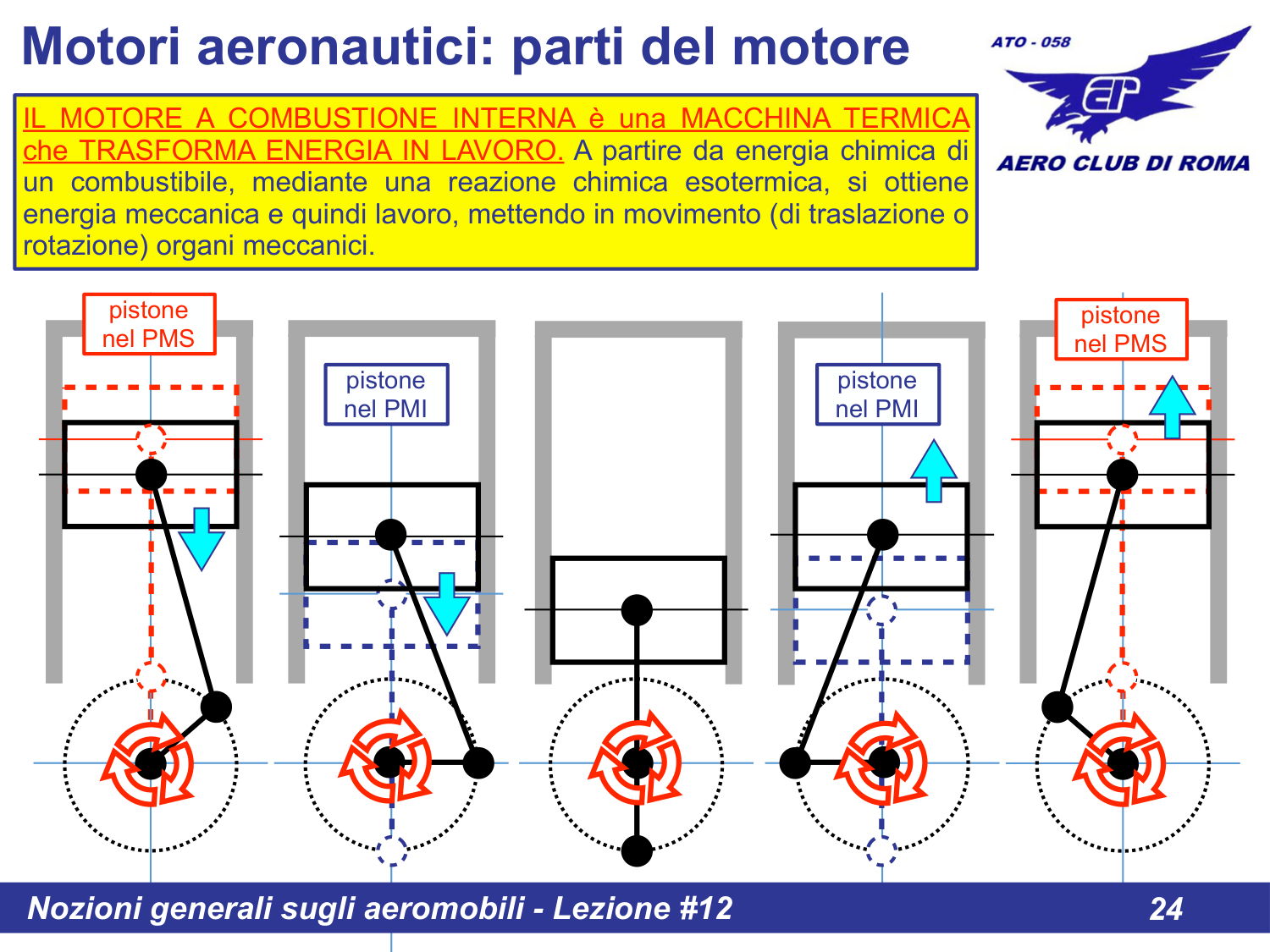

Slide 24

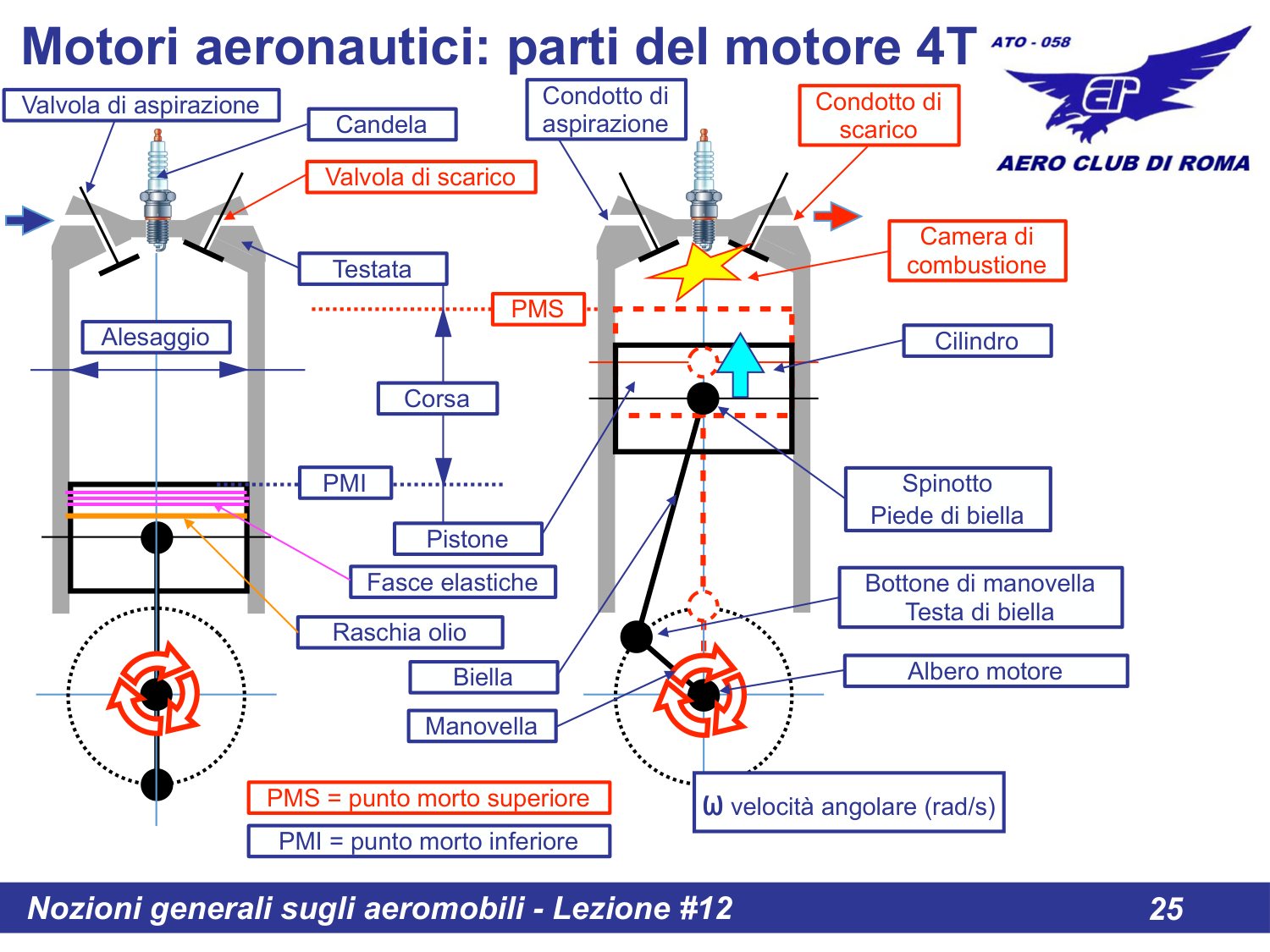

Slide 25

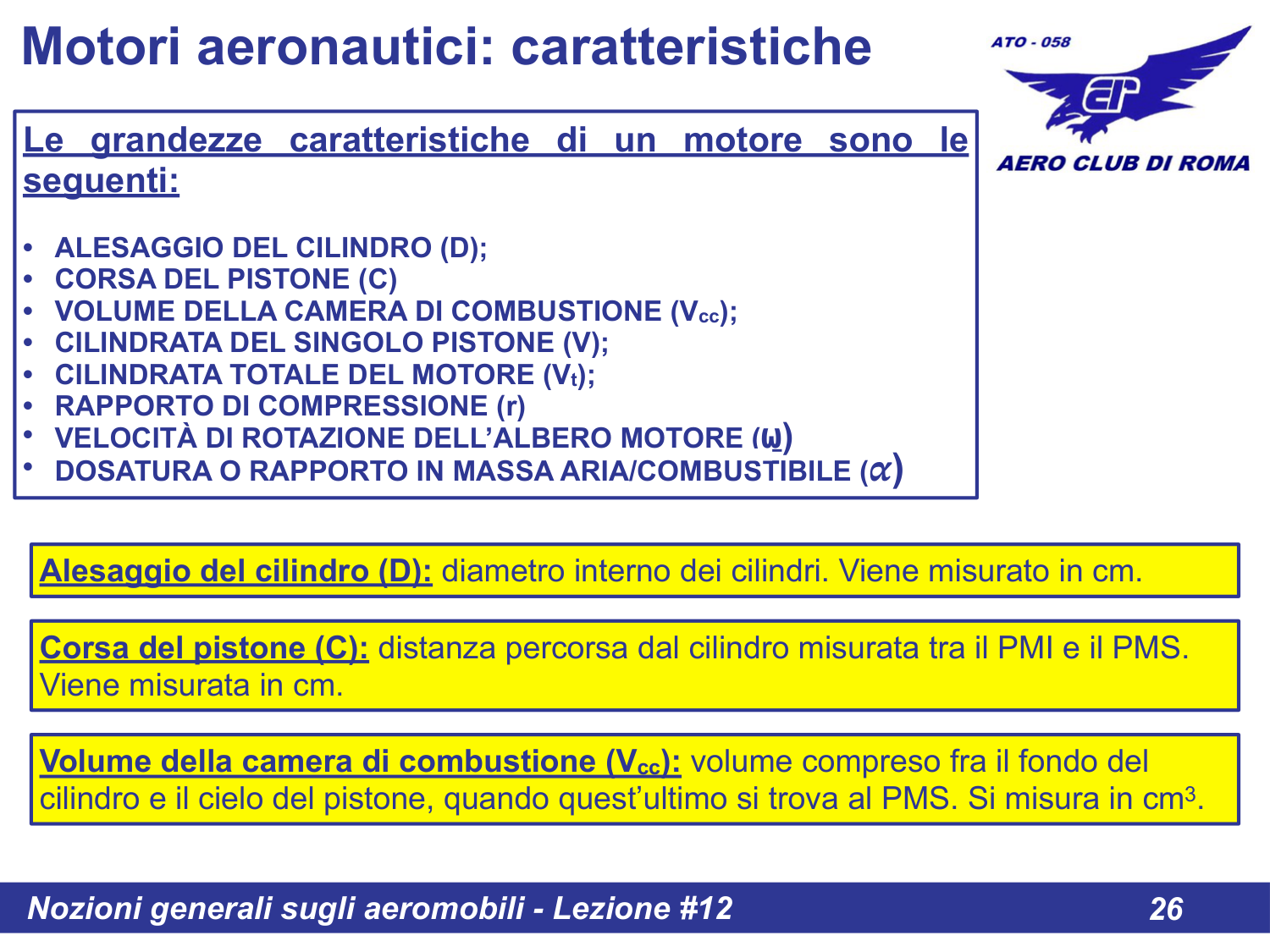

Slide 26
Slide 27

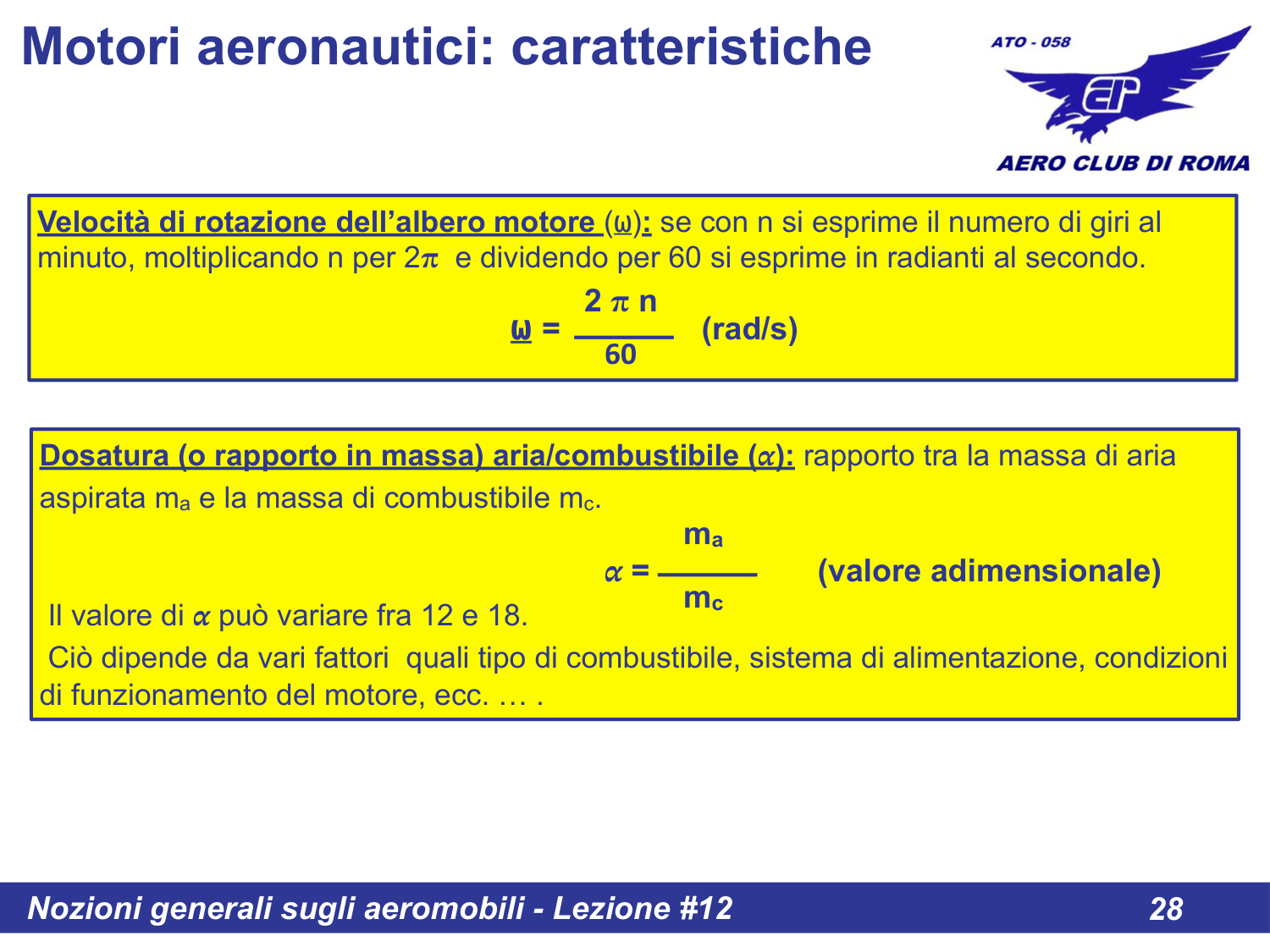

Slide 28

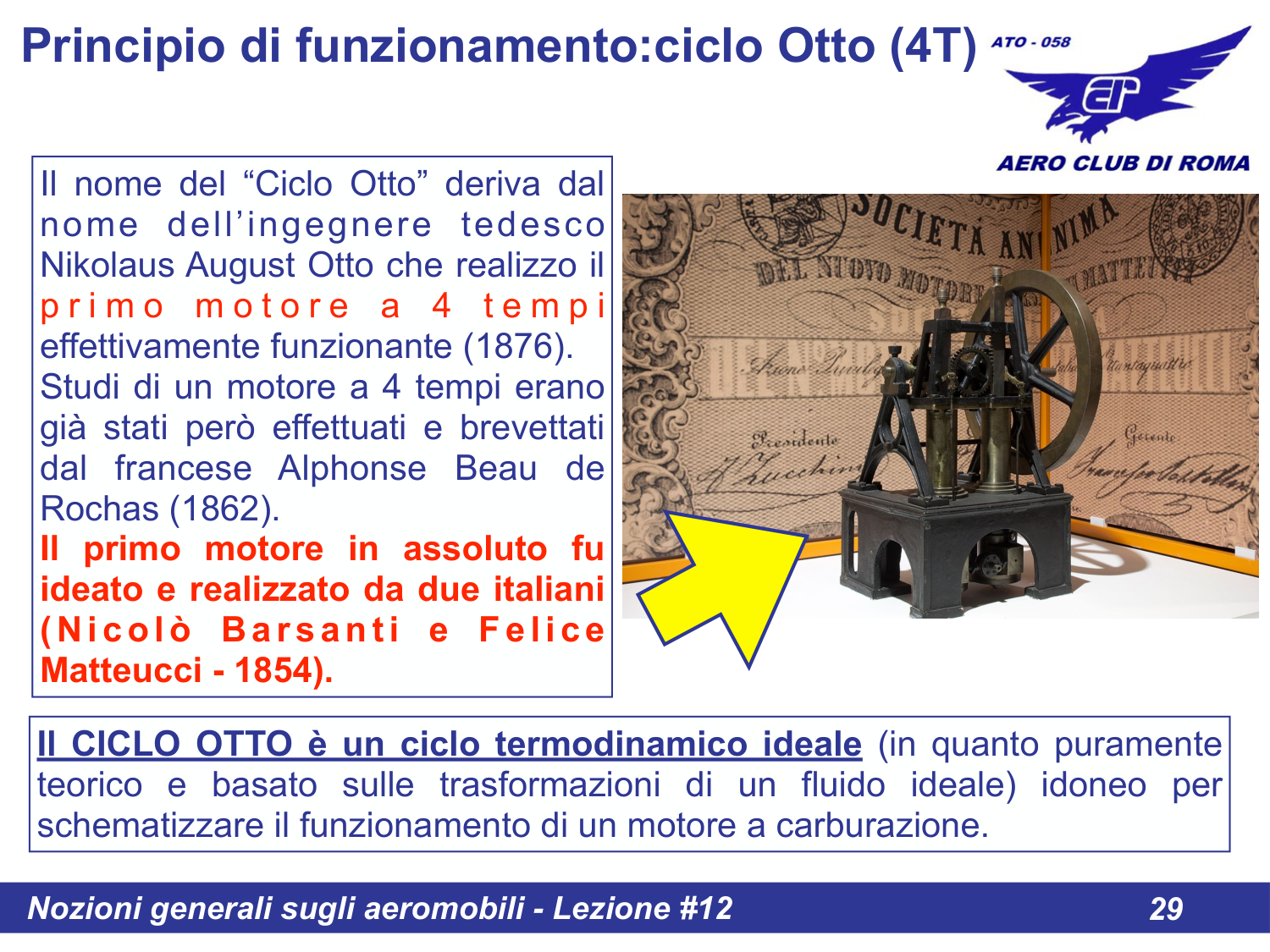

Slide 29
Slide 30
Slide 31

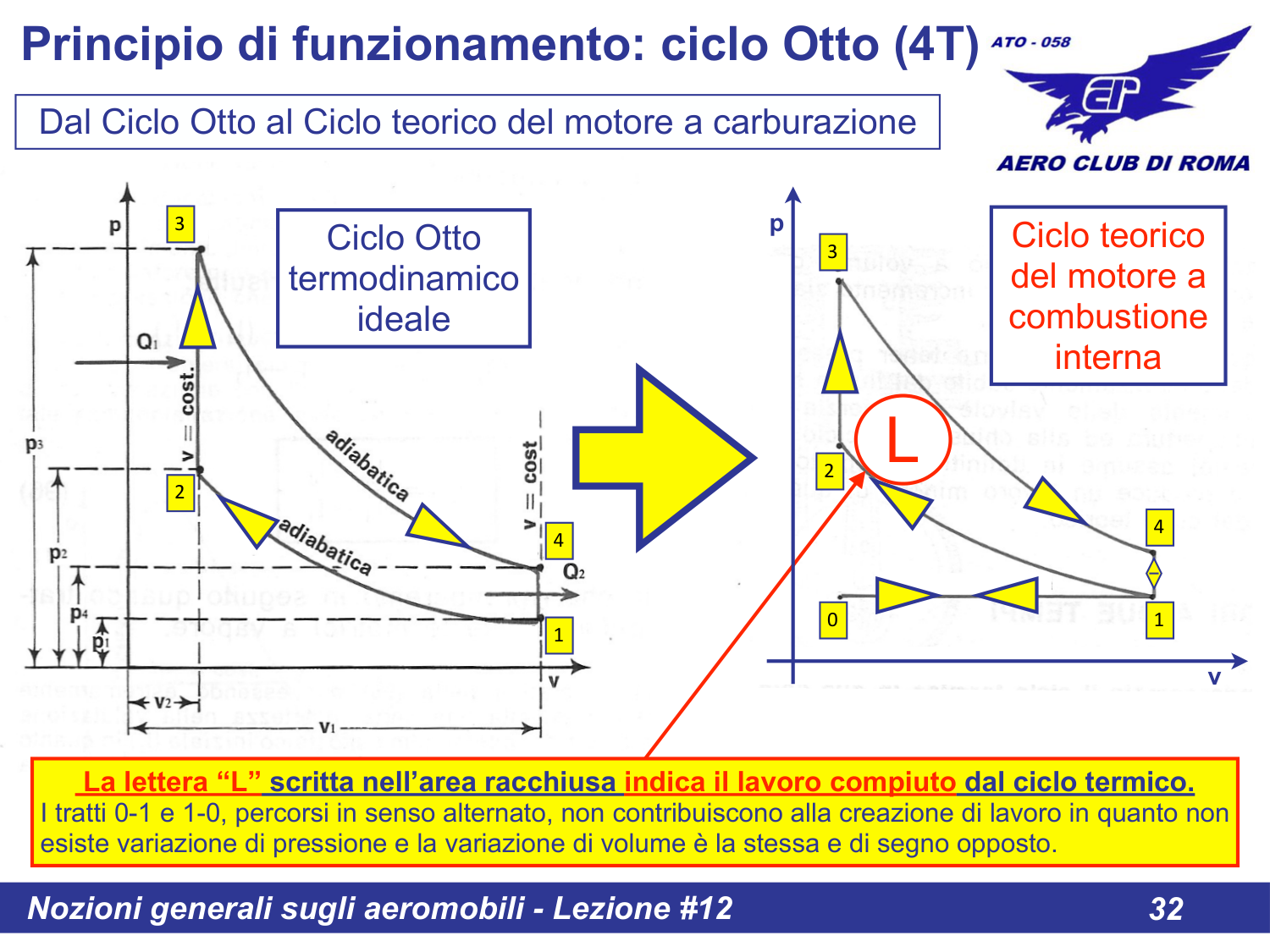

Slide 32

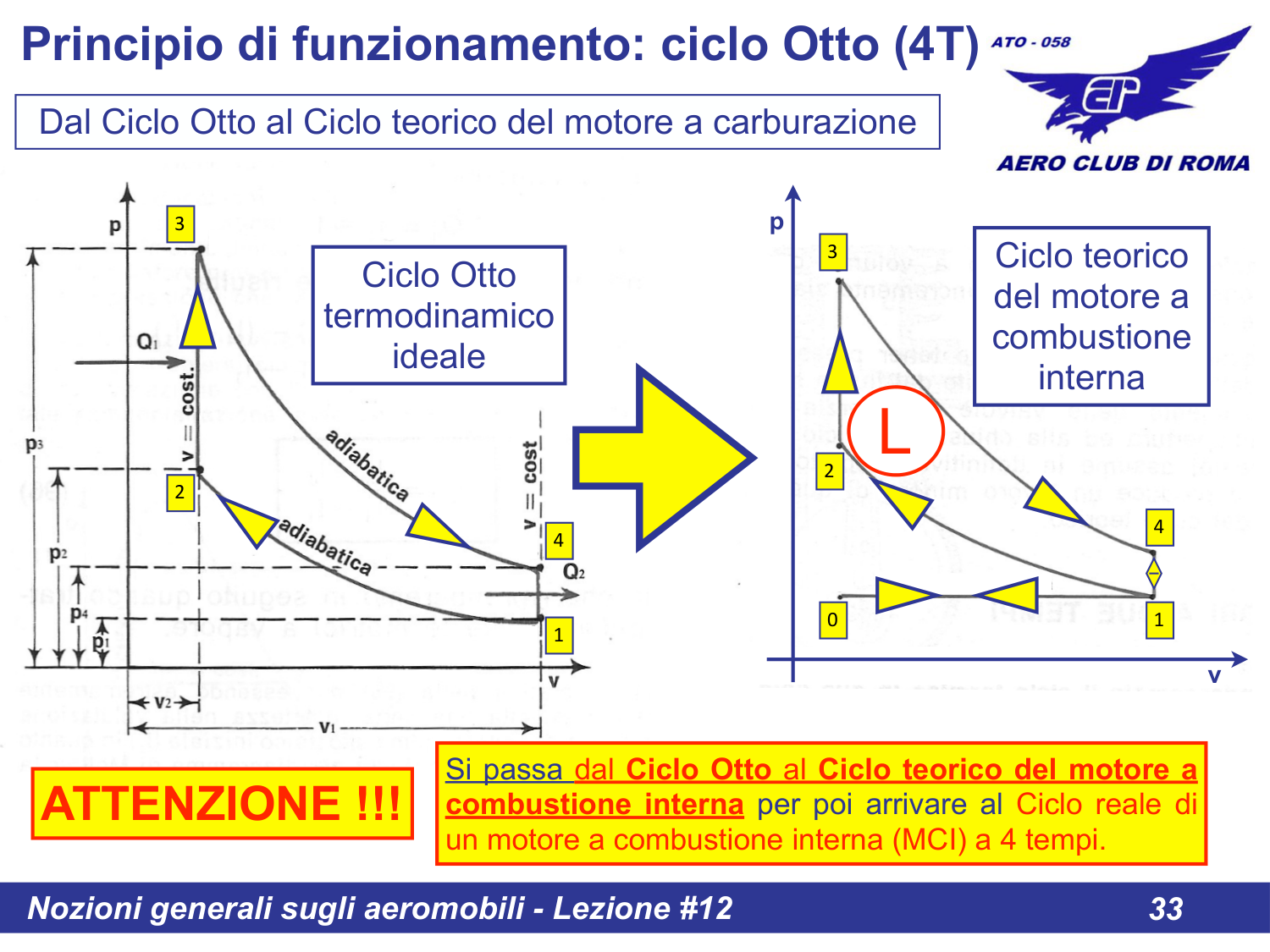

Slide 33

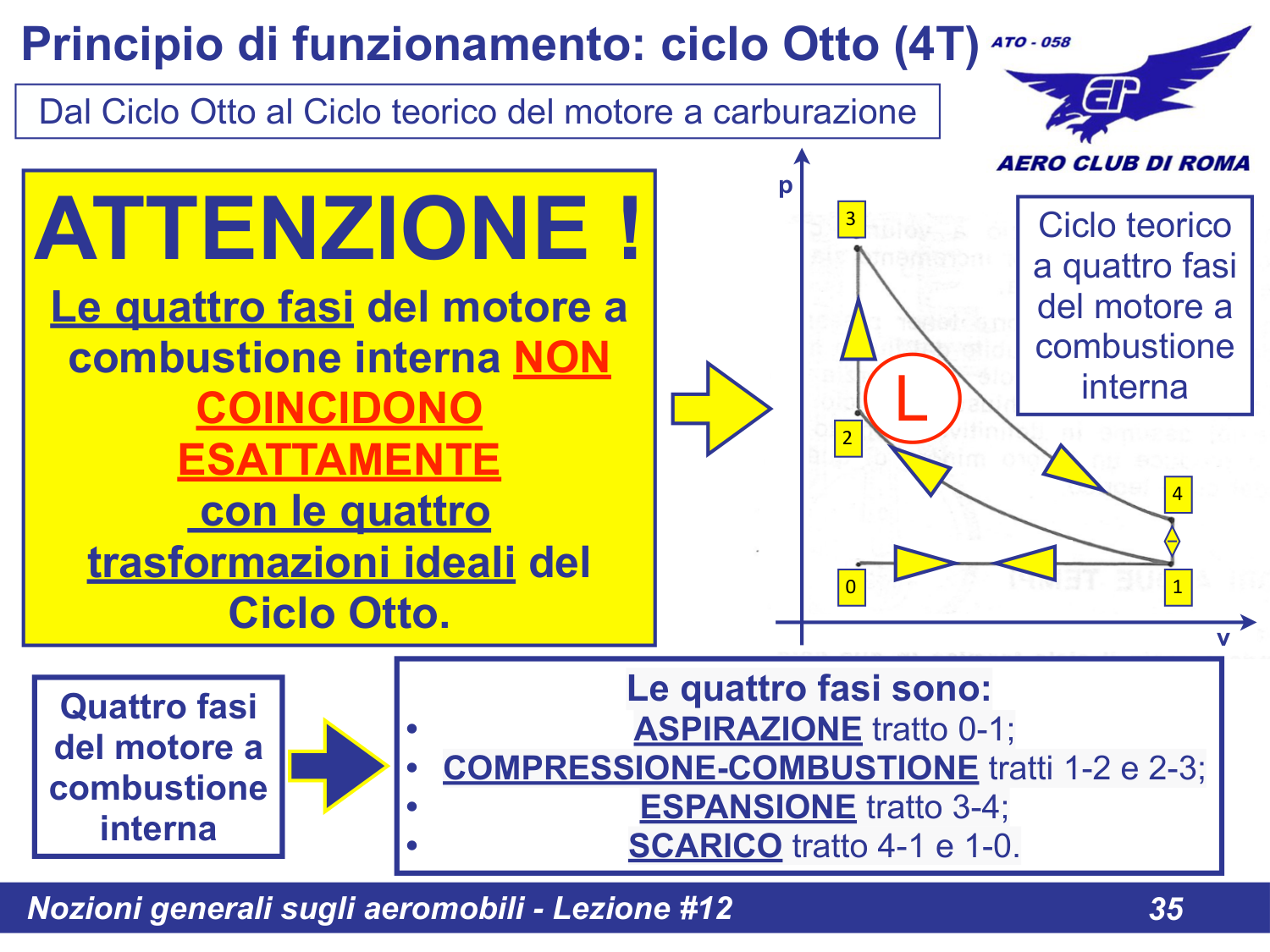

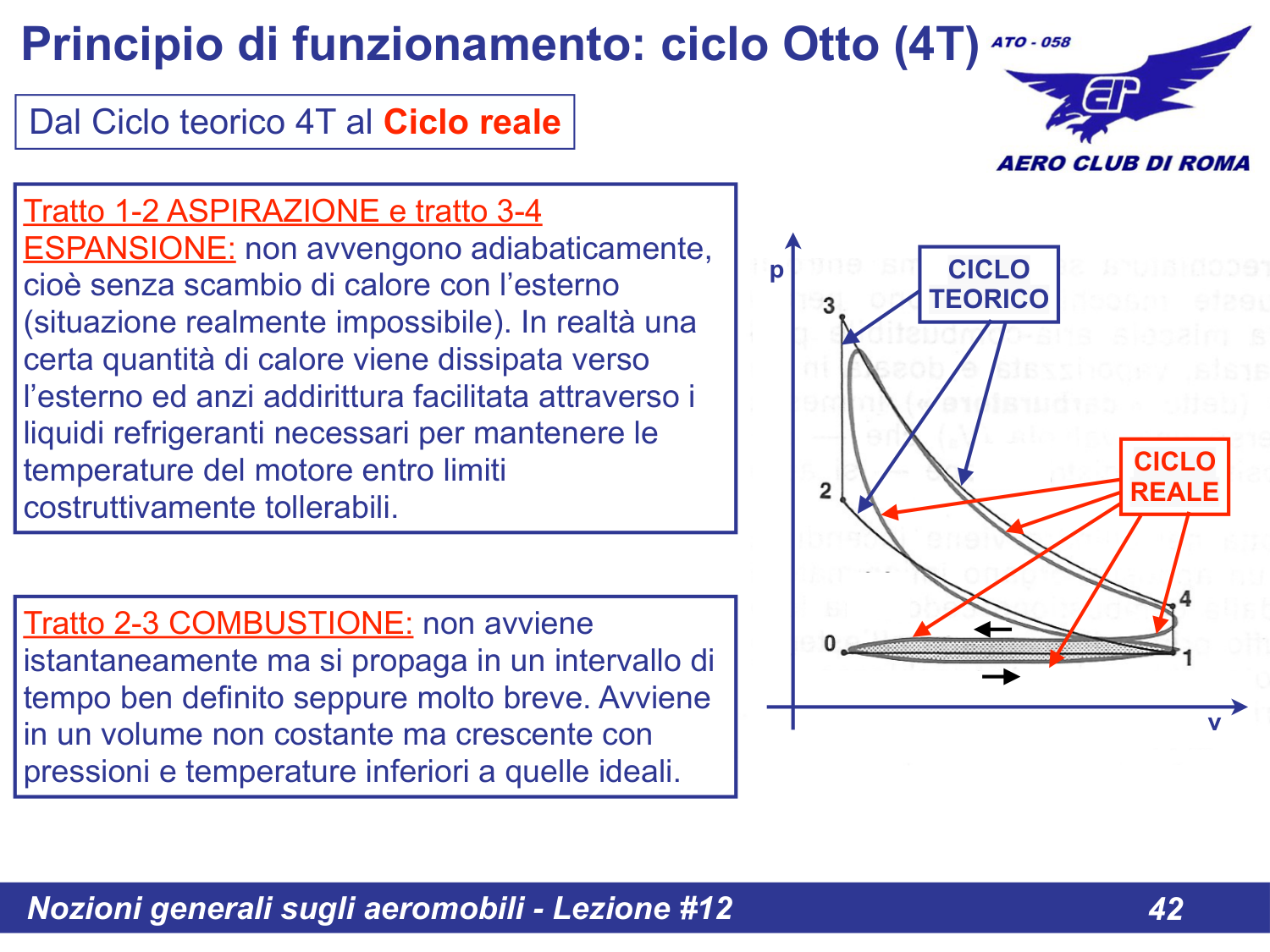

Le 4 Fasi del Ciclo Otto:

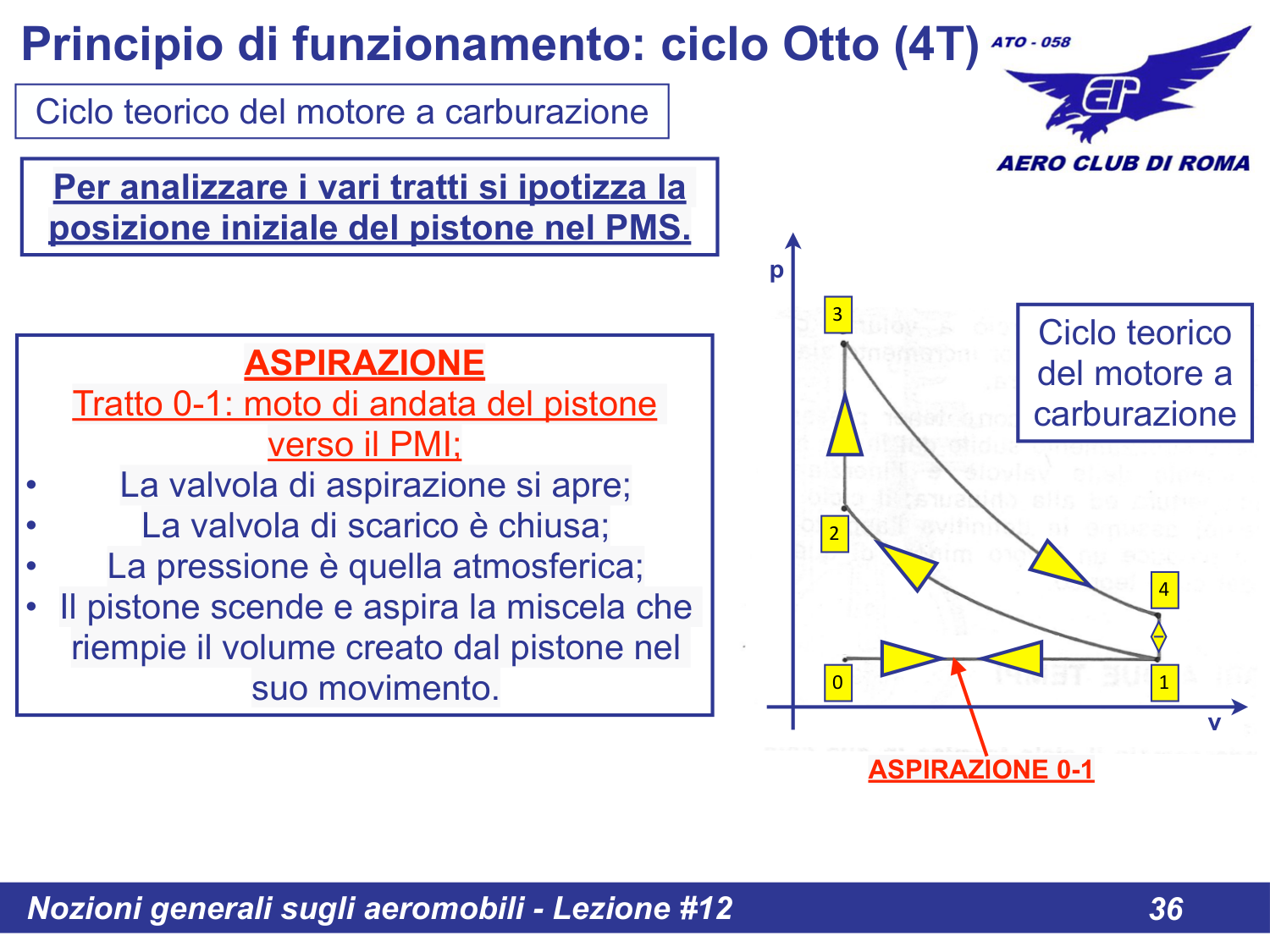

  1. Aspirazione: Pistone scende, valvola aspirazione aperta, miscela entra
  2. Compressione: Pistone sale, valvole chiuse, miscela compressa
  3. Scoppio/Espansione: Candela scintilla, combustione, pistone spinto giu
  4. Scarico: Pistone sale, valvola scarico aperta, gas espulsi

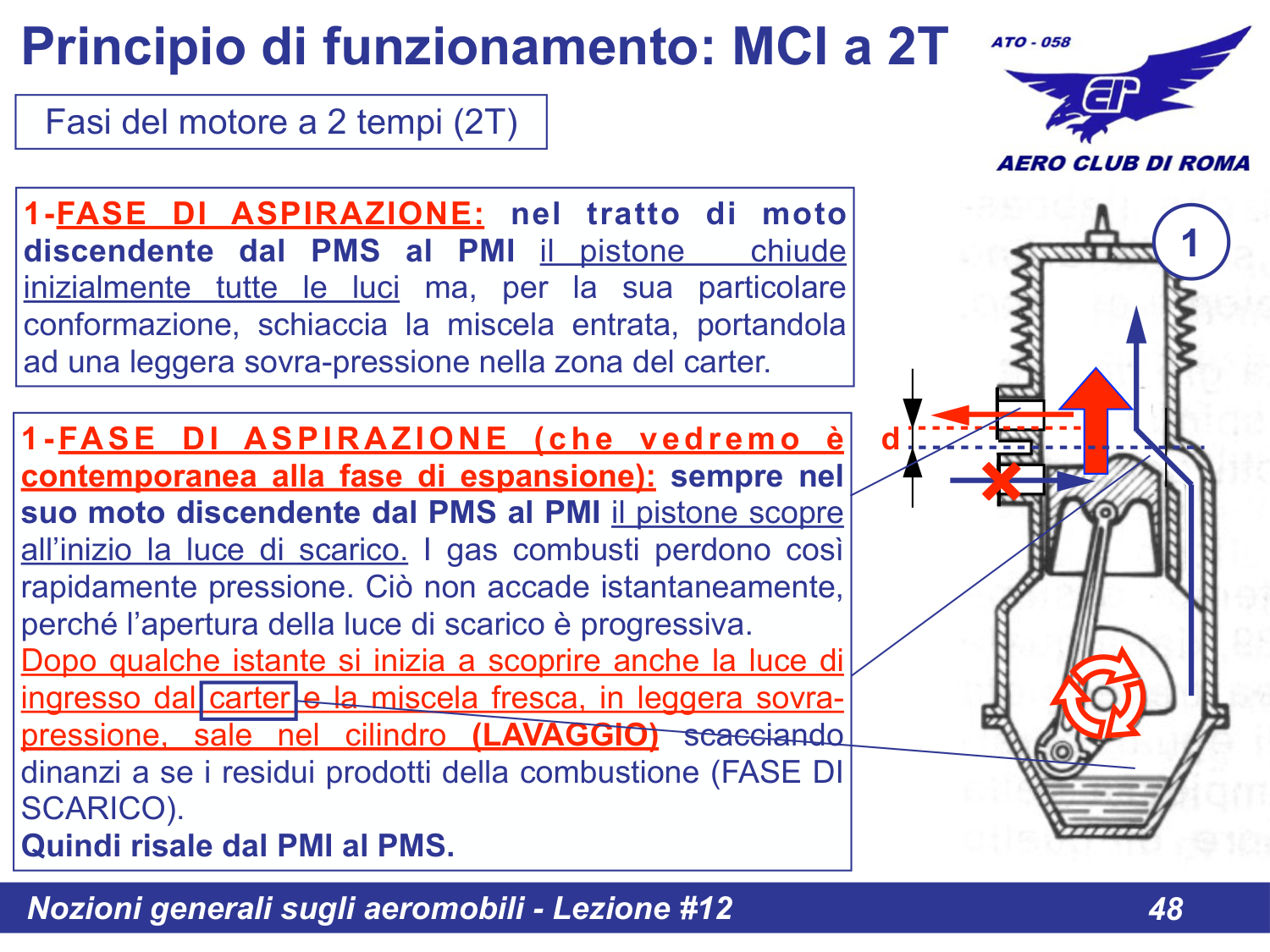

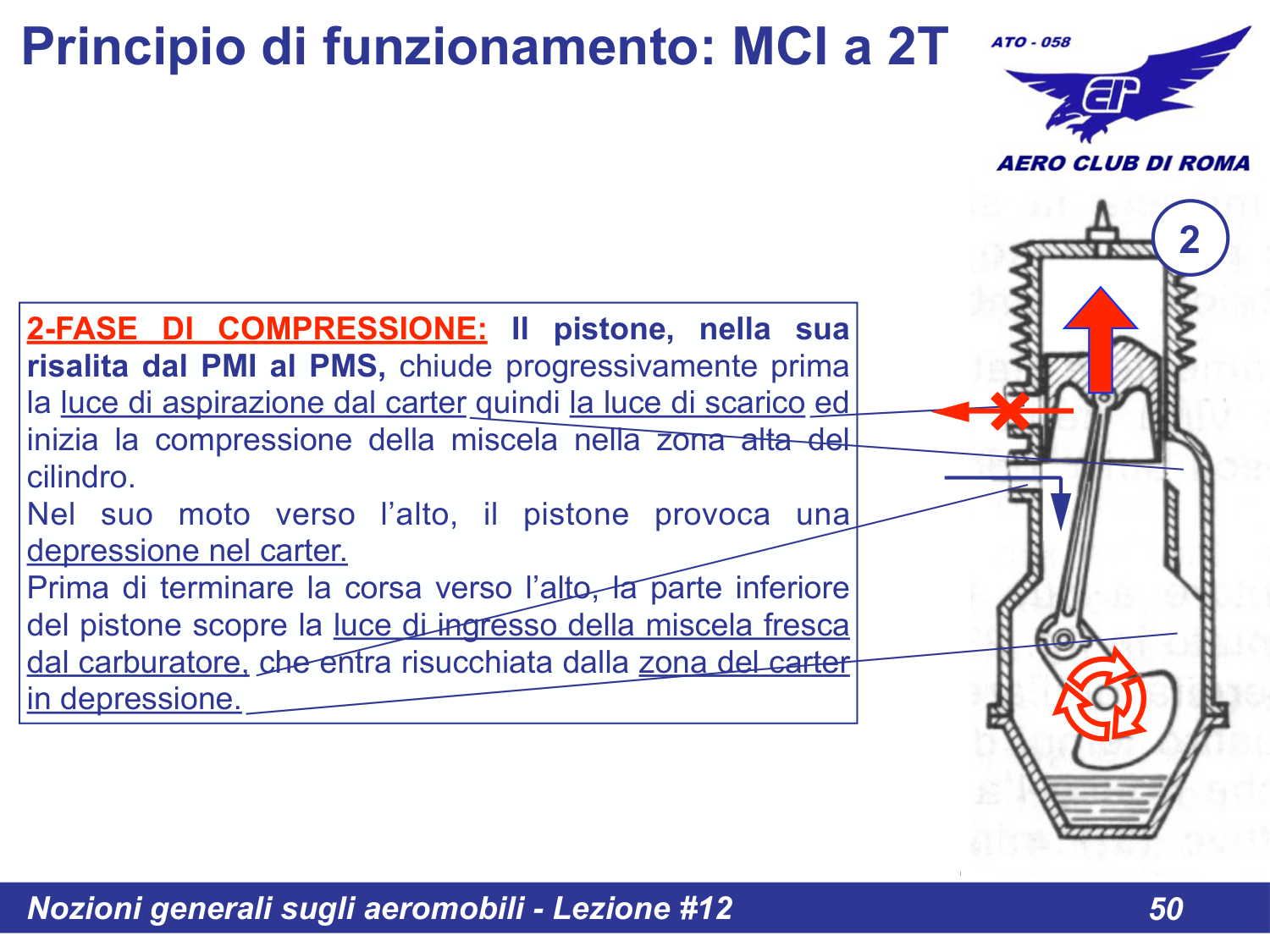

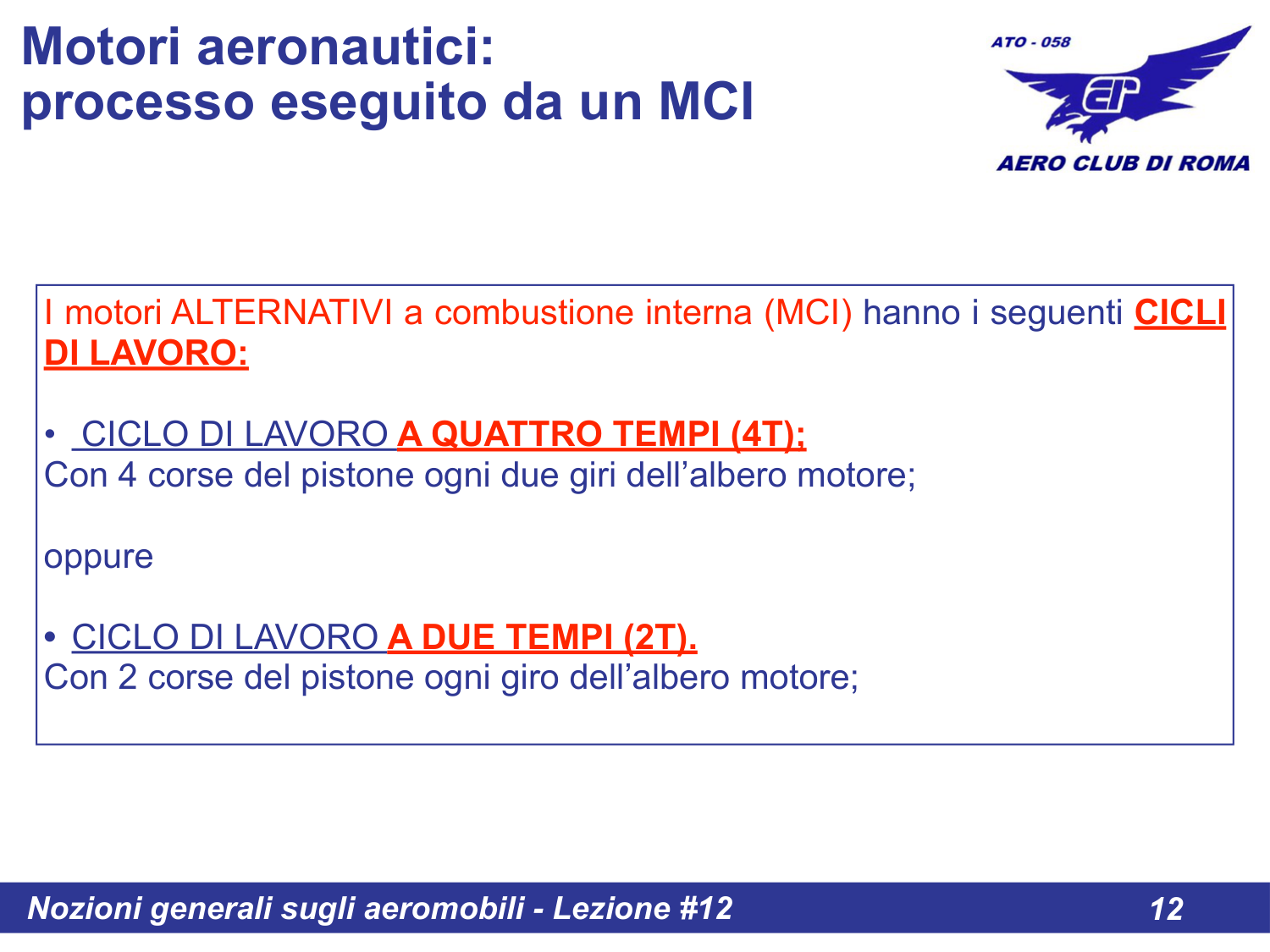

Motori a 2 e 4 Tempi

Slide 34
Slide 35
Slide 36
Slide 37
Slide 38

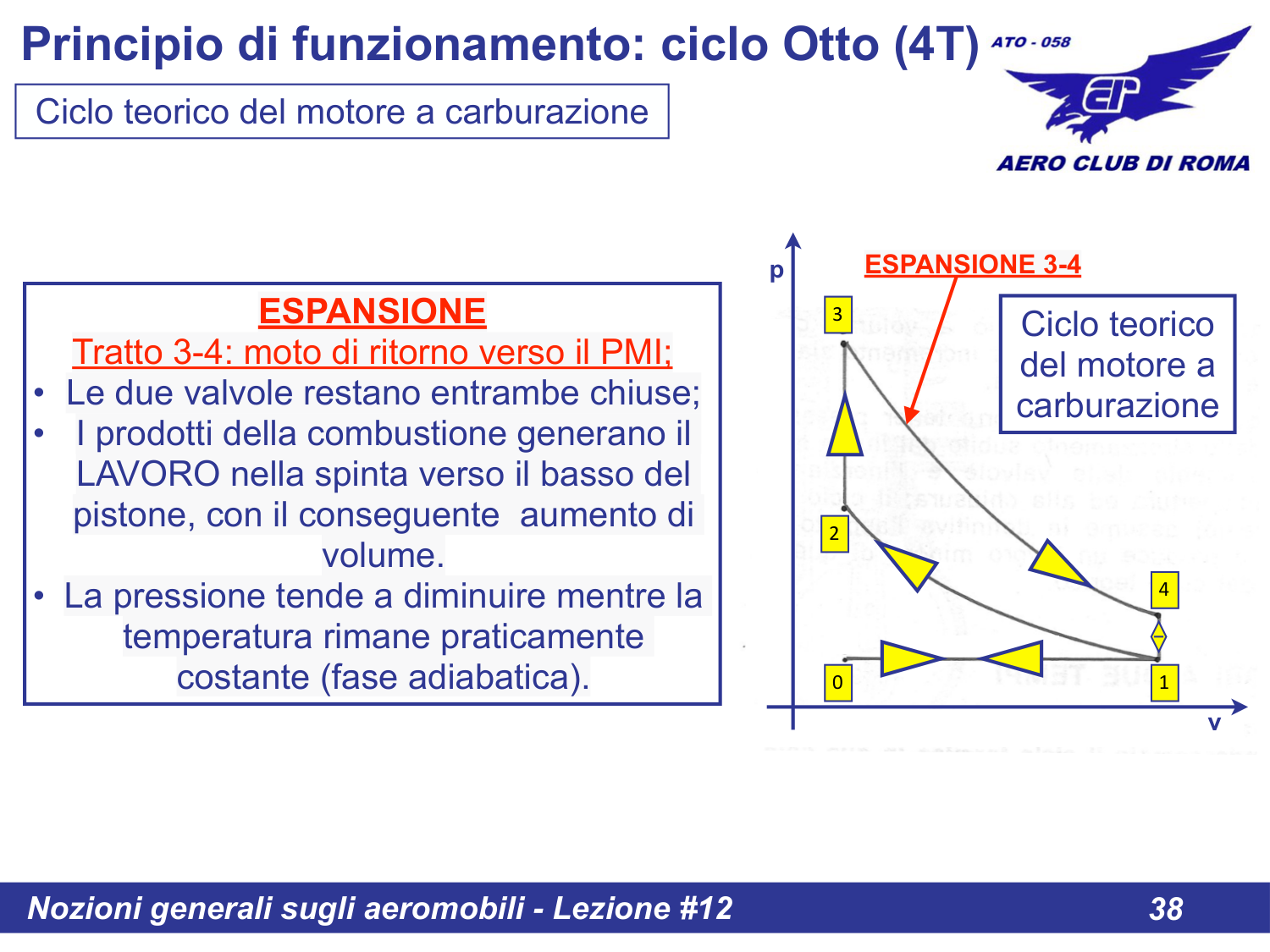

Slide 39
Slide 40
Slide 41
Slide 42

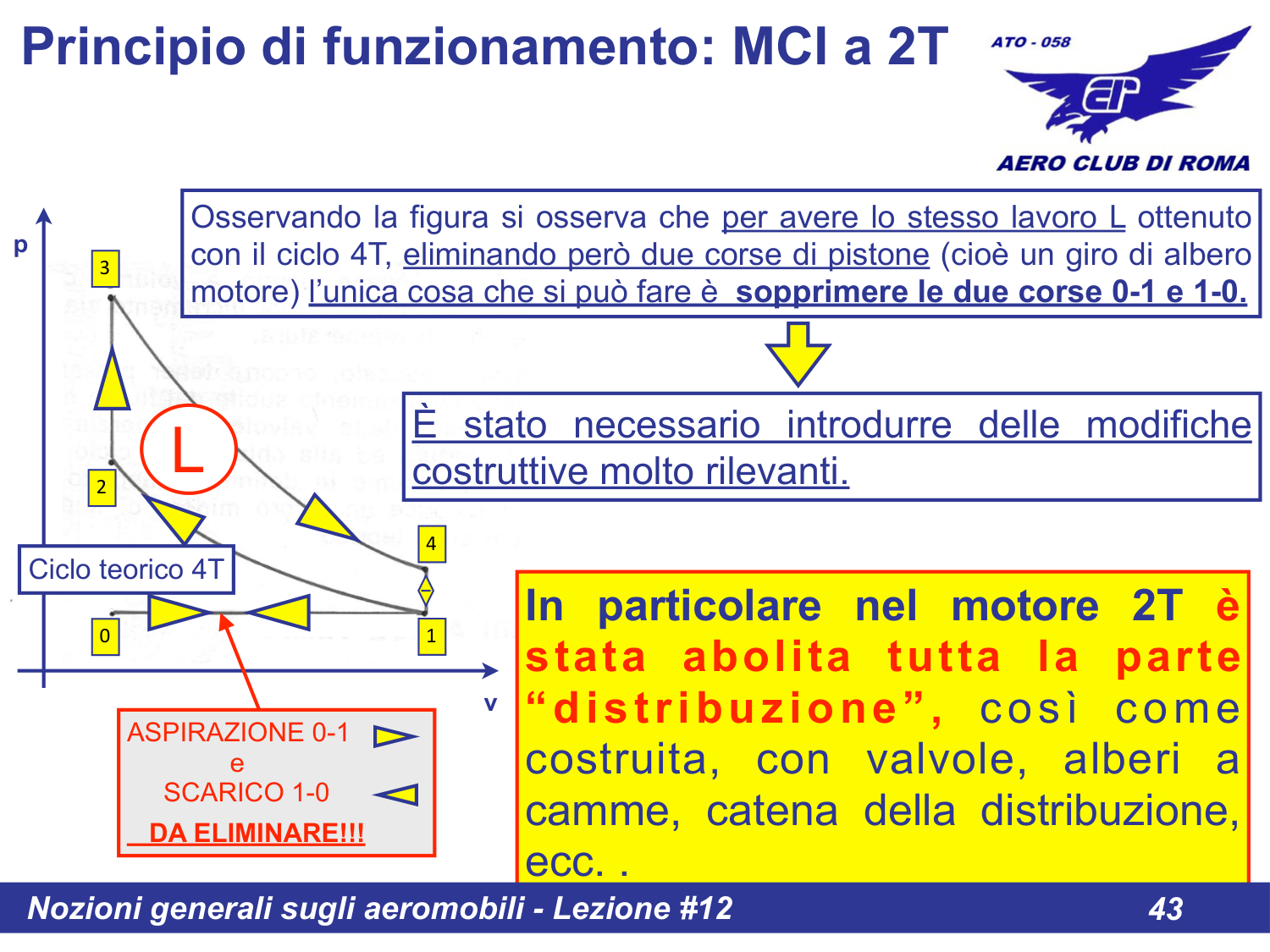

Slide 43
Slide 44
Slide 45

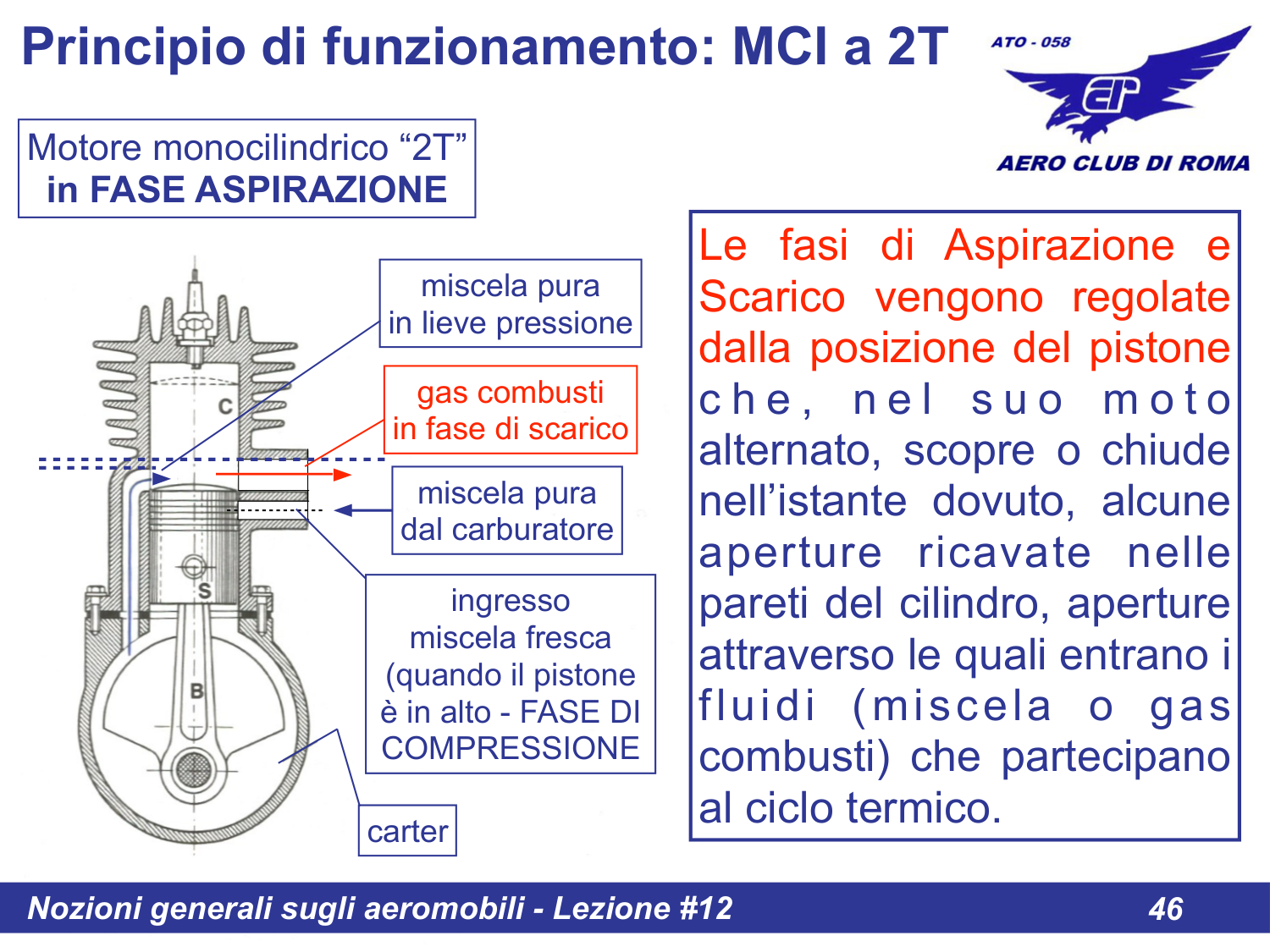

Slide 46

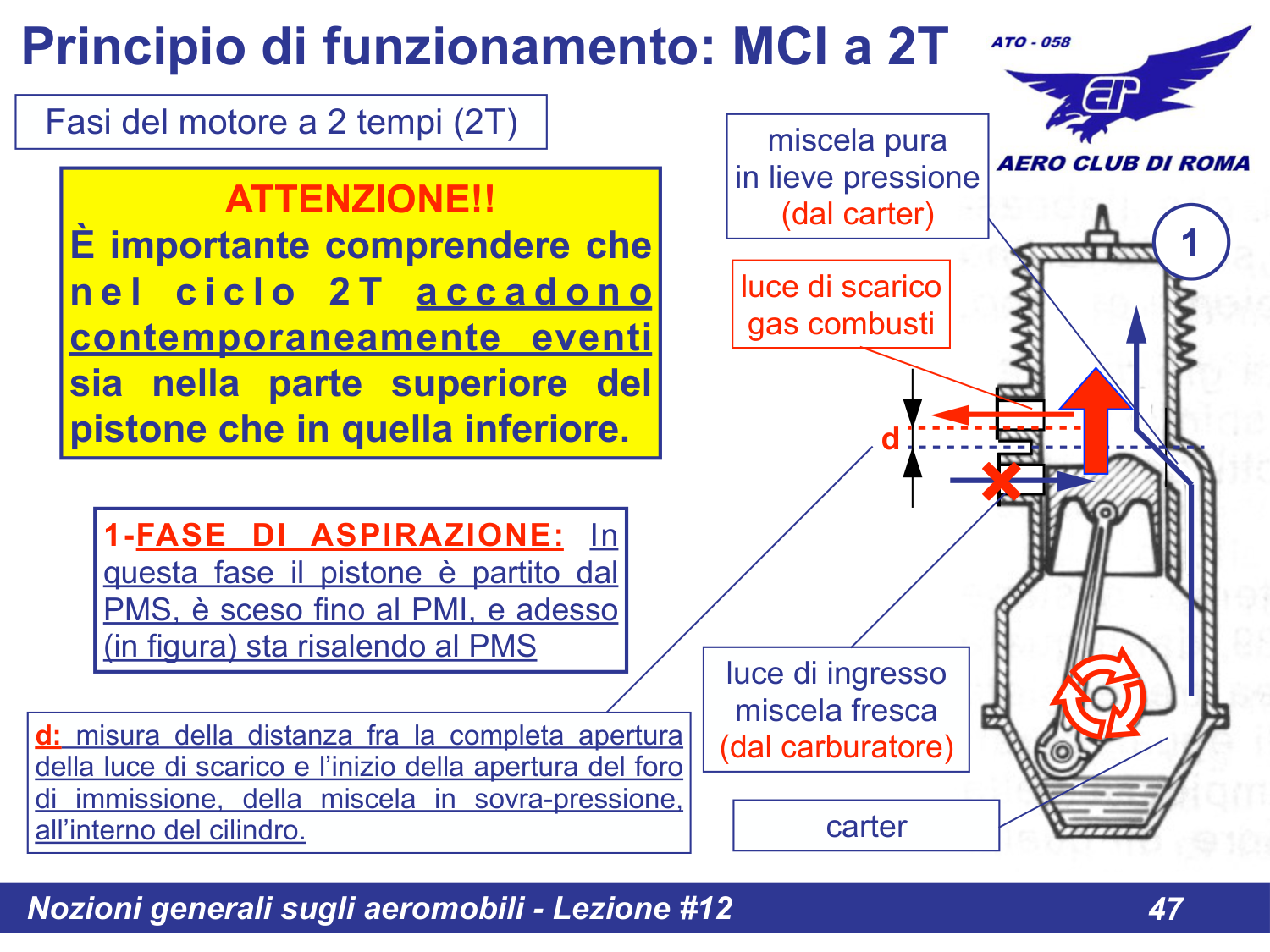

Slide 47
Slide 48

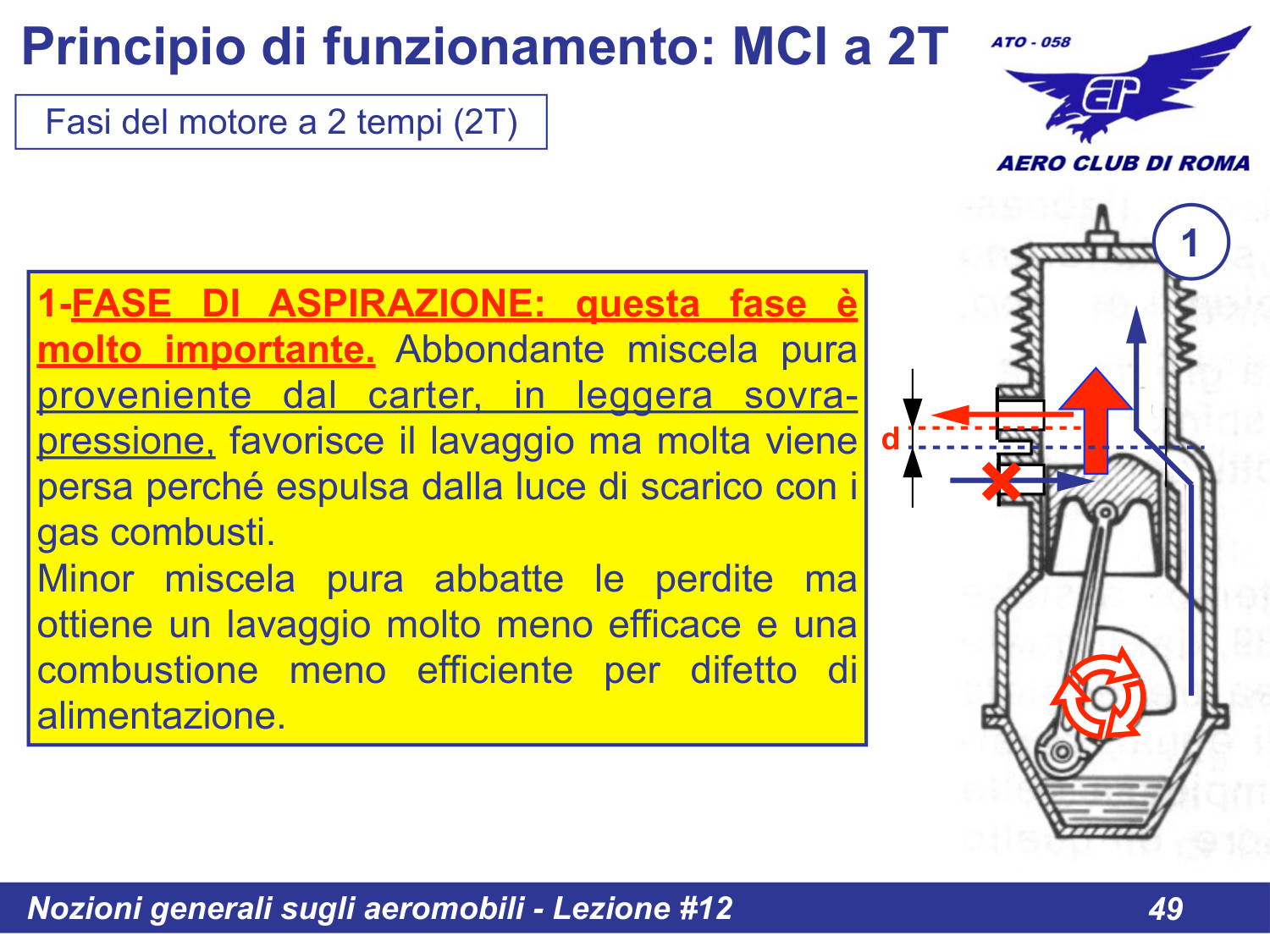

Slide 49
Slide 50

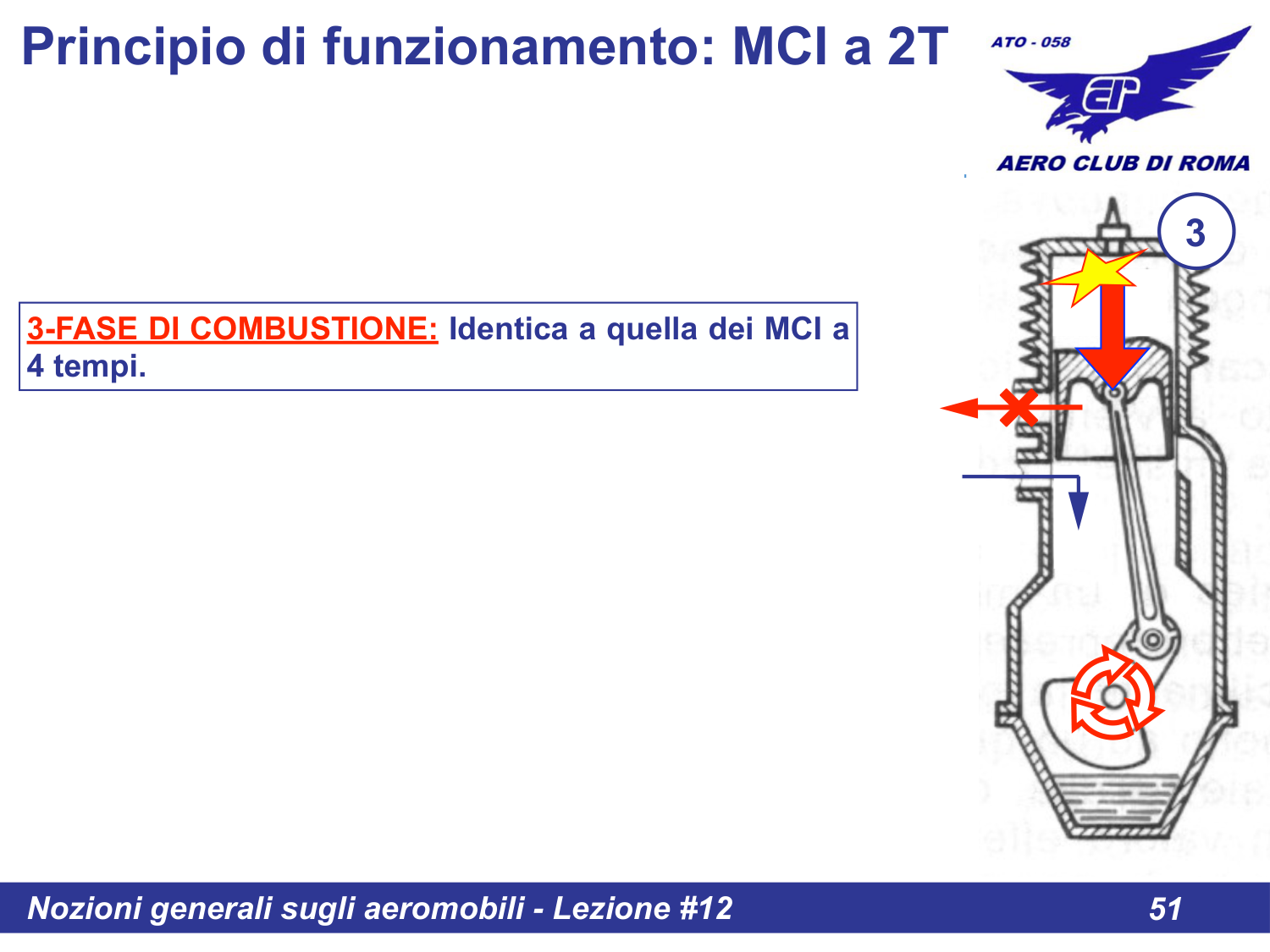

Slide 51

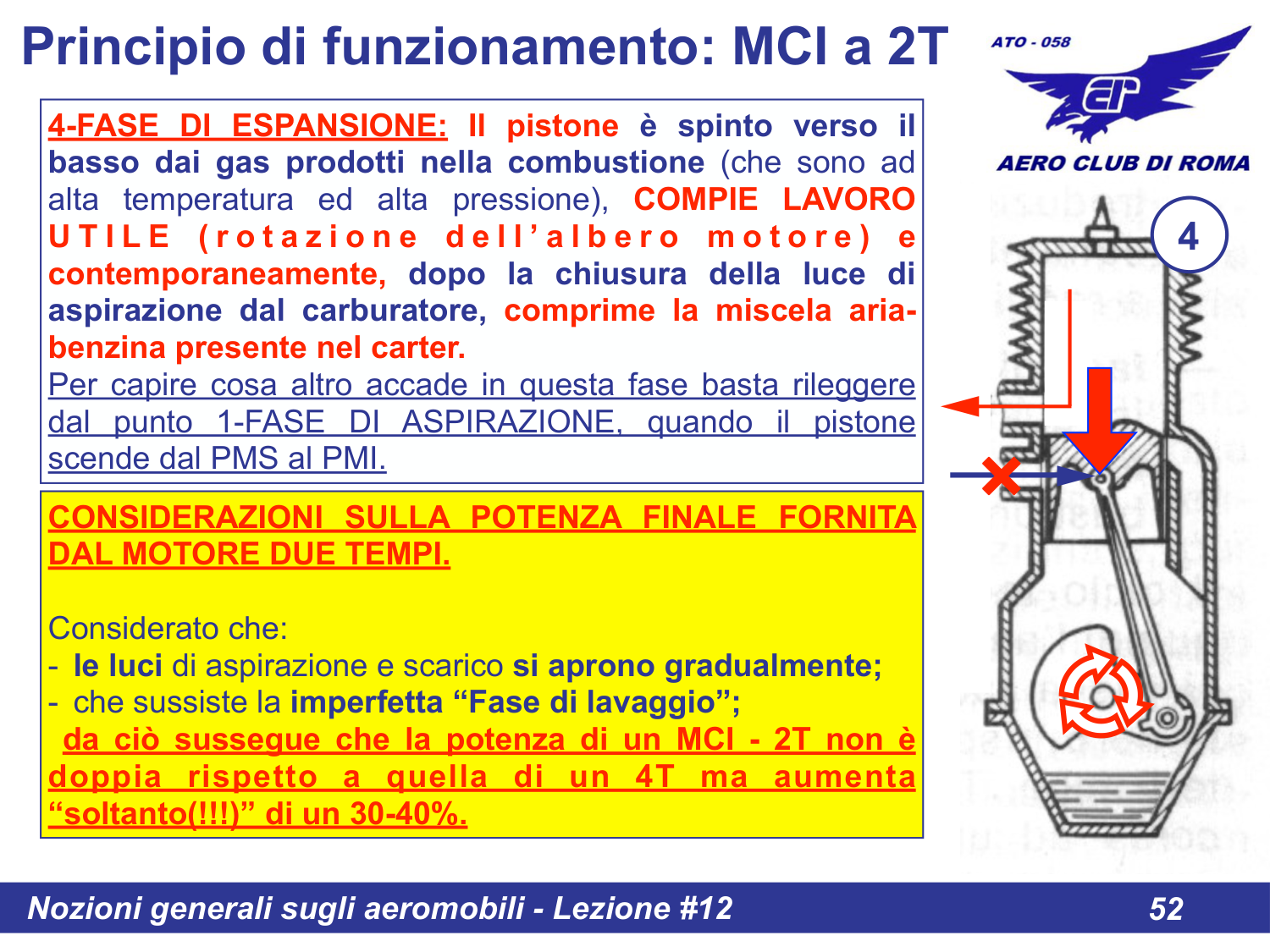

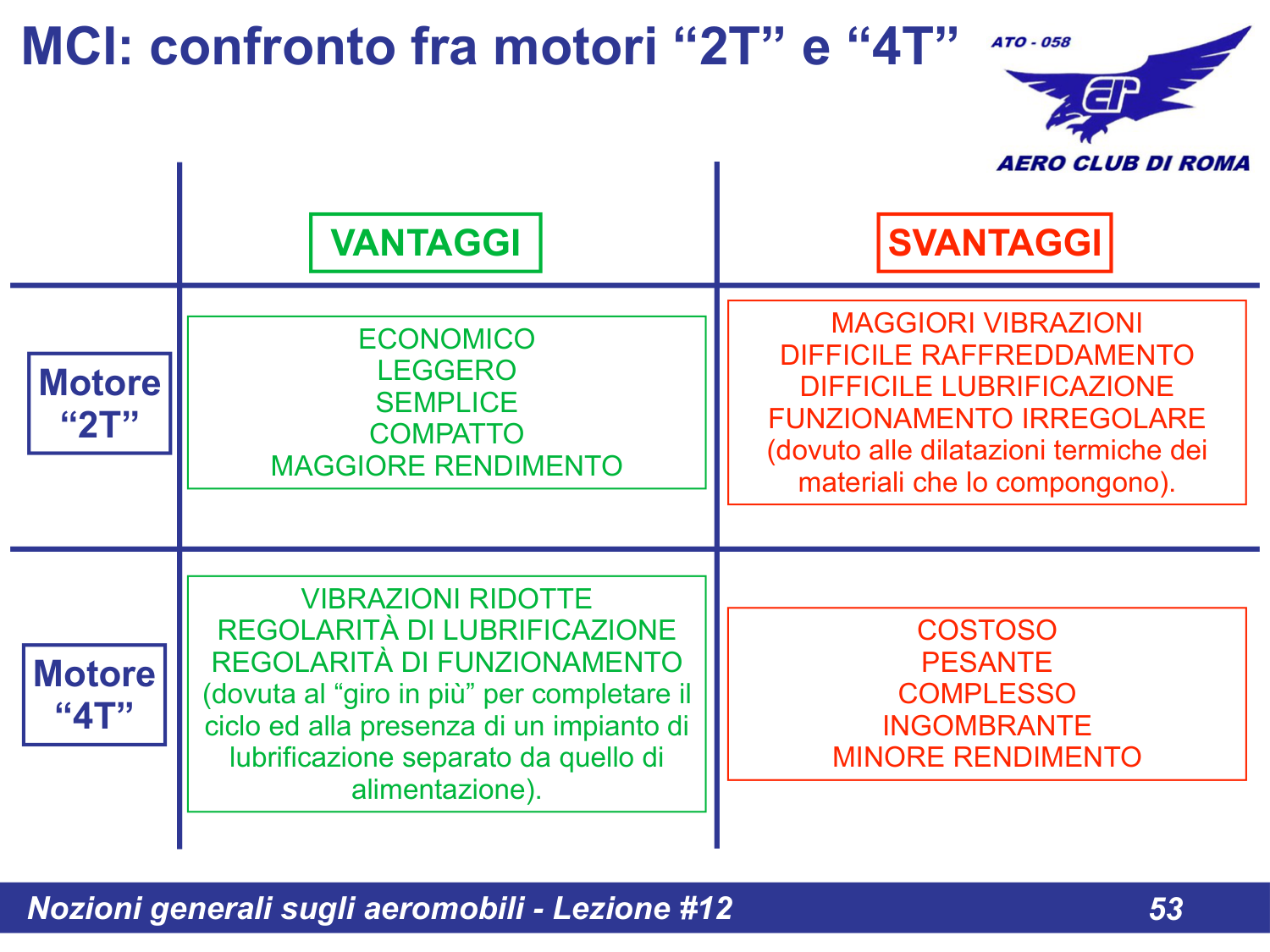

Slide 52
CaratteristicaMotore 4 TempiMotore 2 Tempi
Ciclo completo2 giri albero1 giro albero
Fasi utili1 ogni 2 giri1 ogni giro
ValvoleSi (aspirazione/scarico)No (luci)
LubrificazioneCarter separatoMiscela olio-benzina
Uso aeronauticoMolto diffusoUltraleggeri

Sistema di Distribuzione

Slide 53

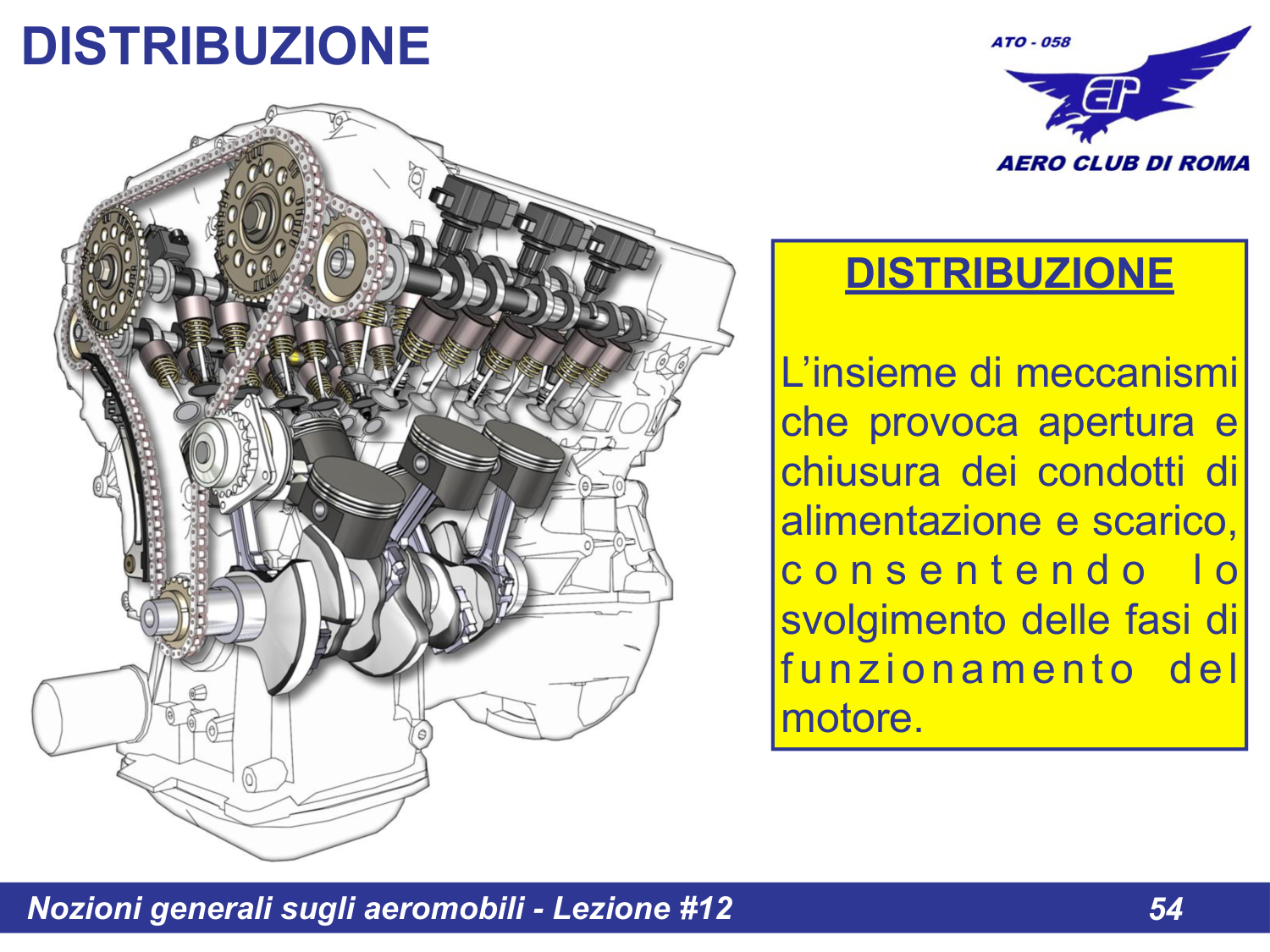

Slide 54
Slide 55
Slide 56
Slide 57

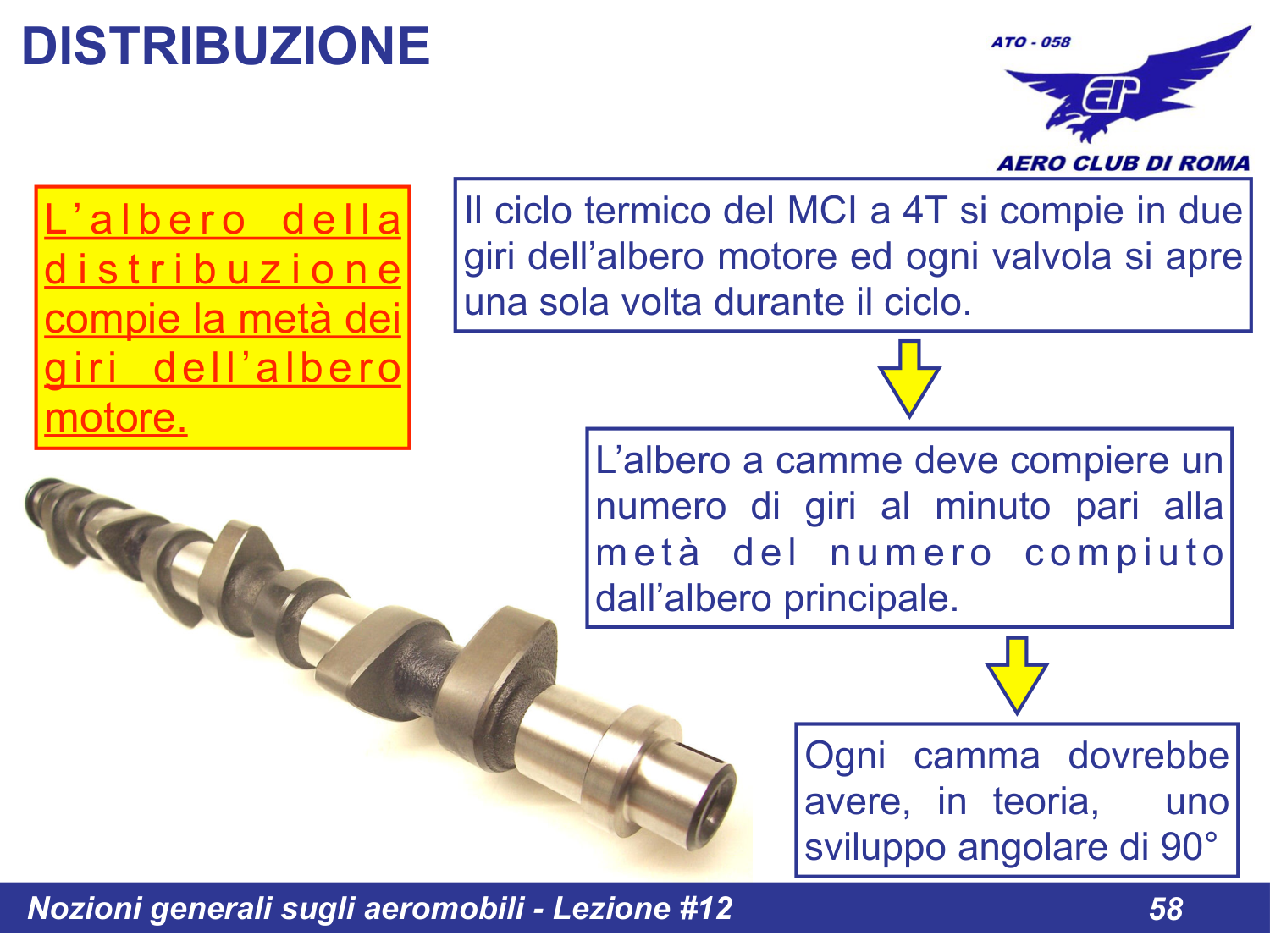

Slide 58
Slide 59

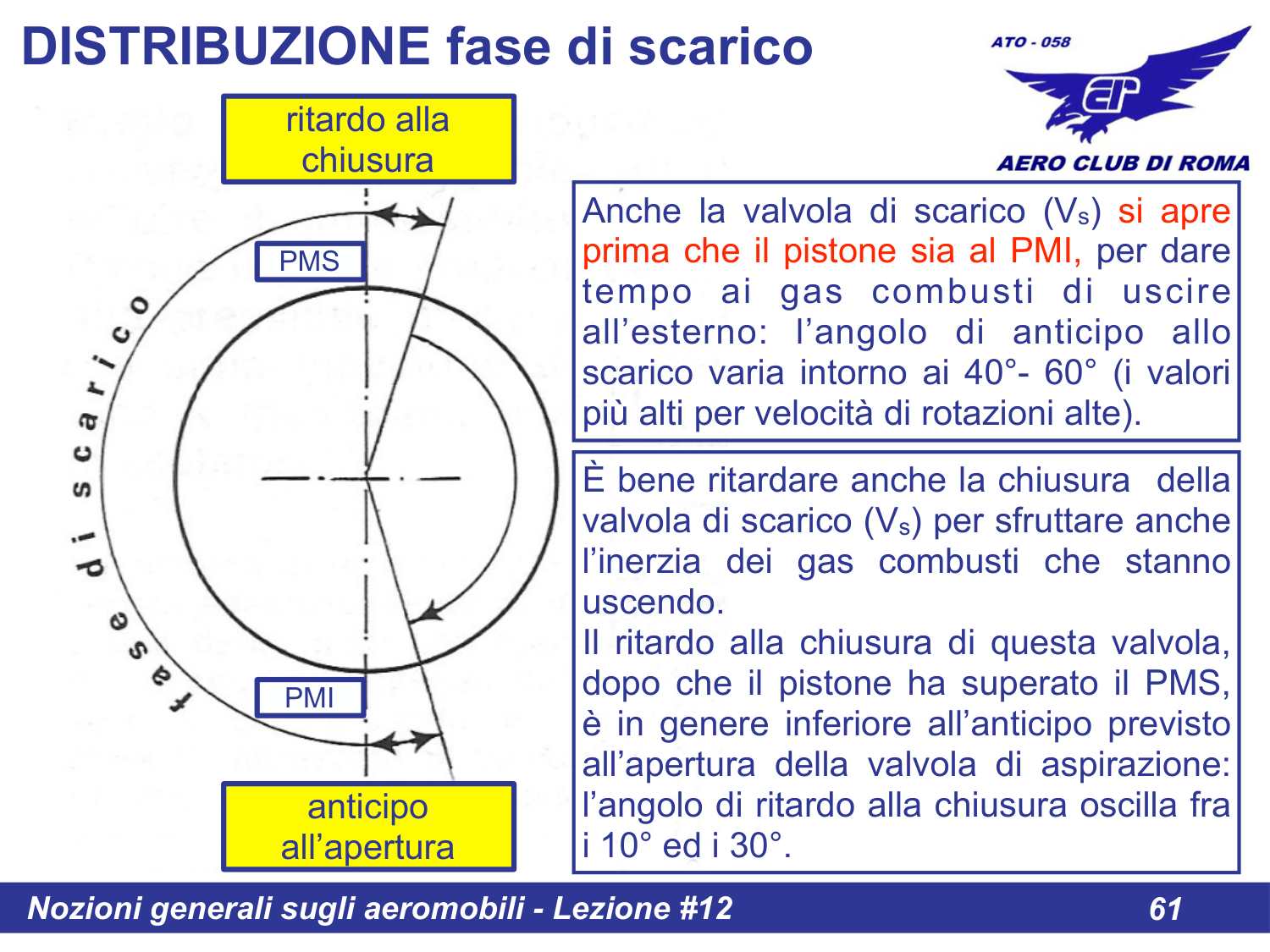

Slide 60
Slide 61
Slide 62

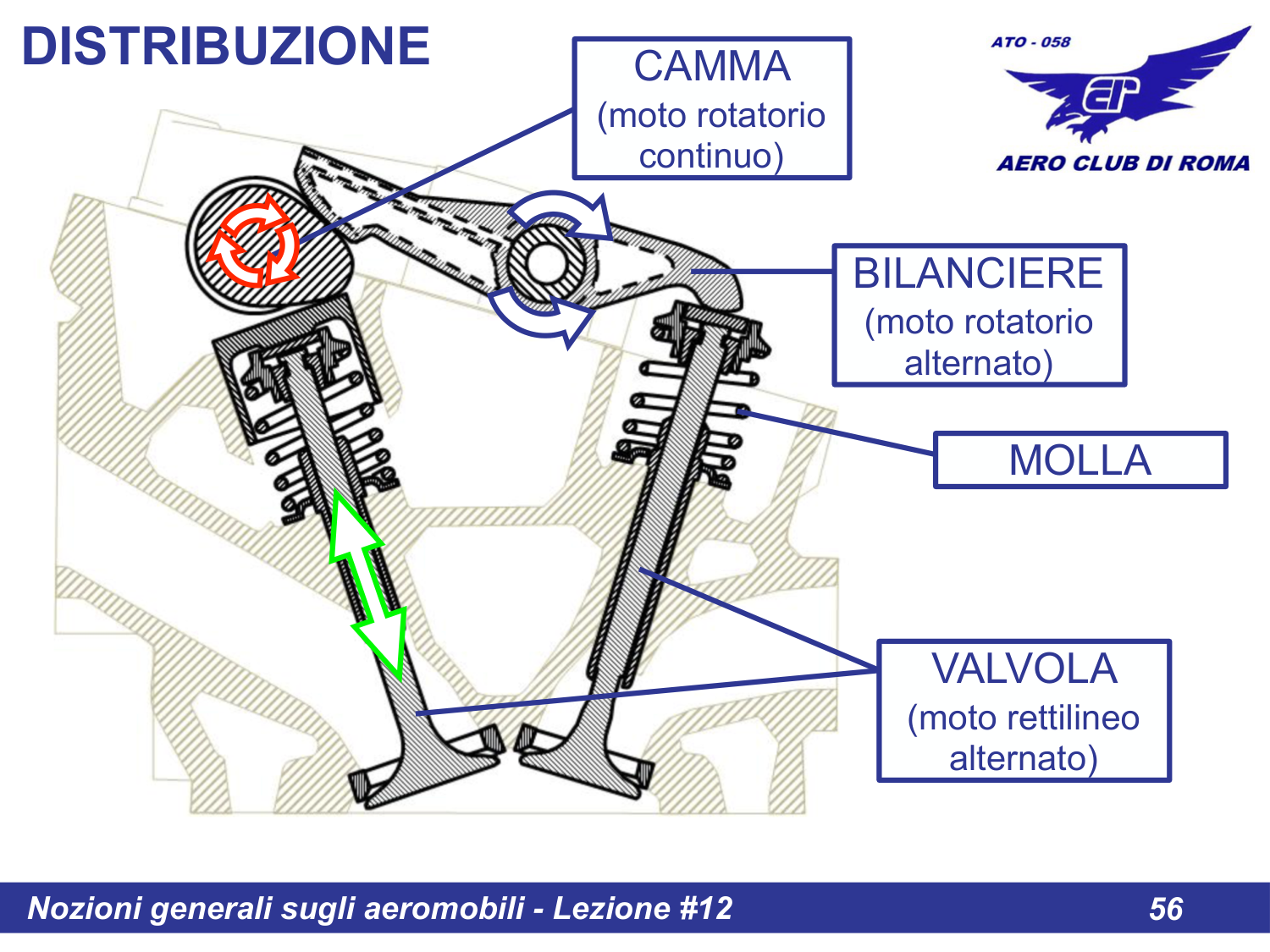

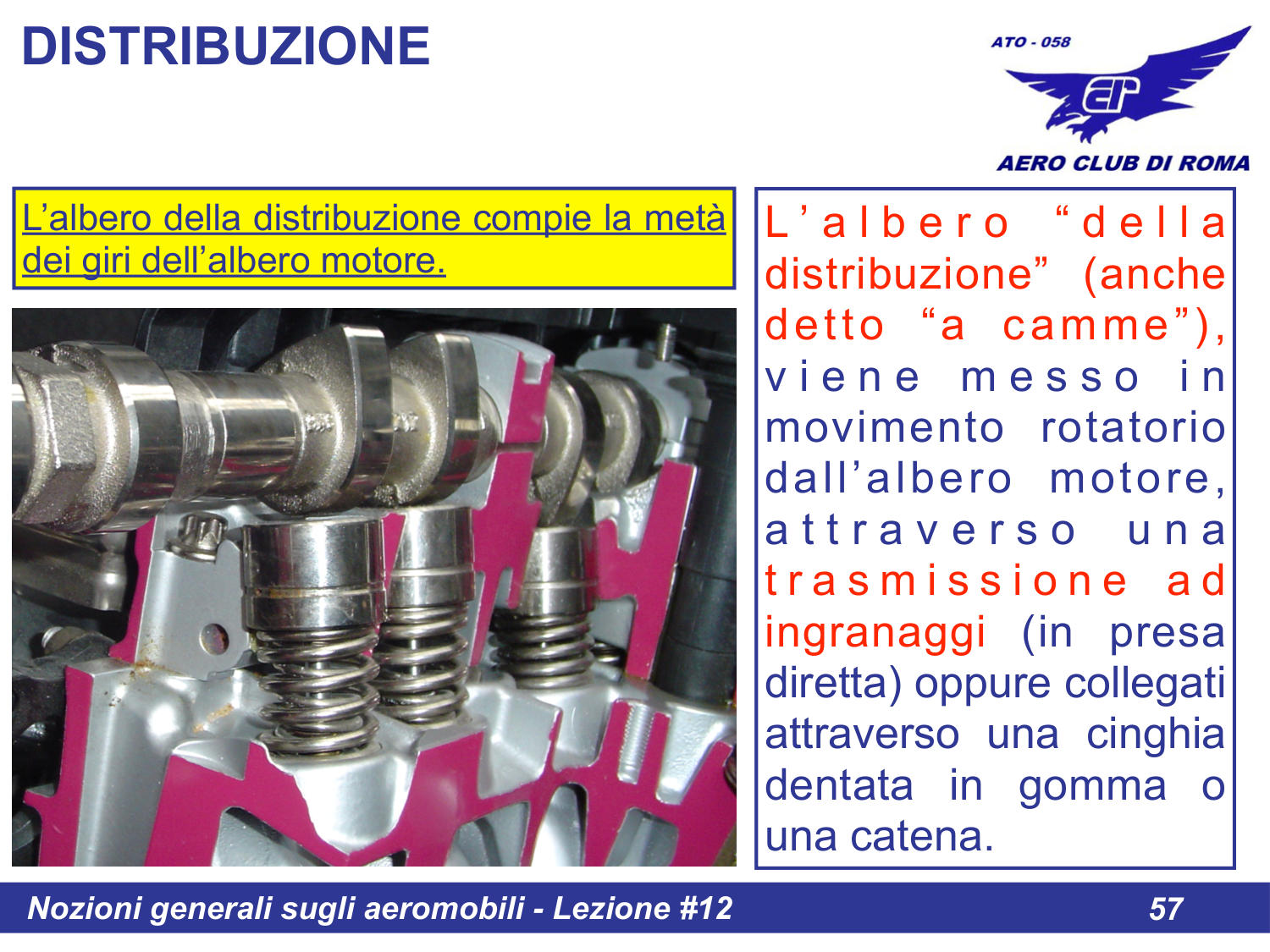

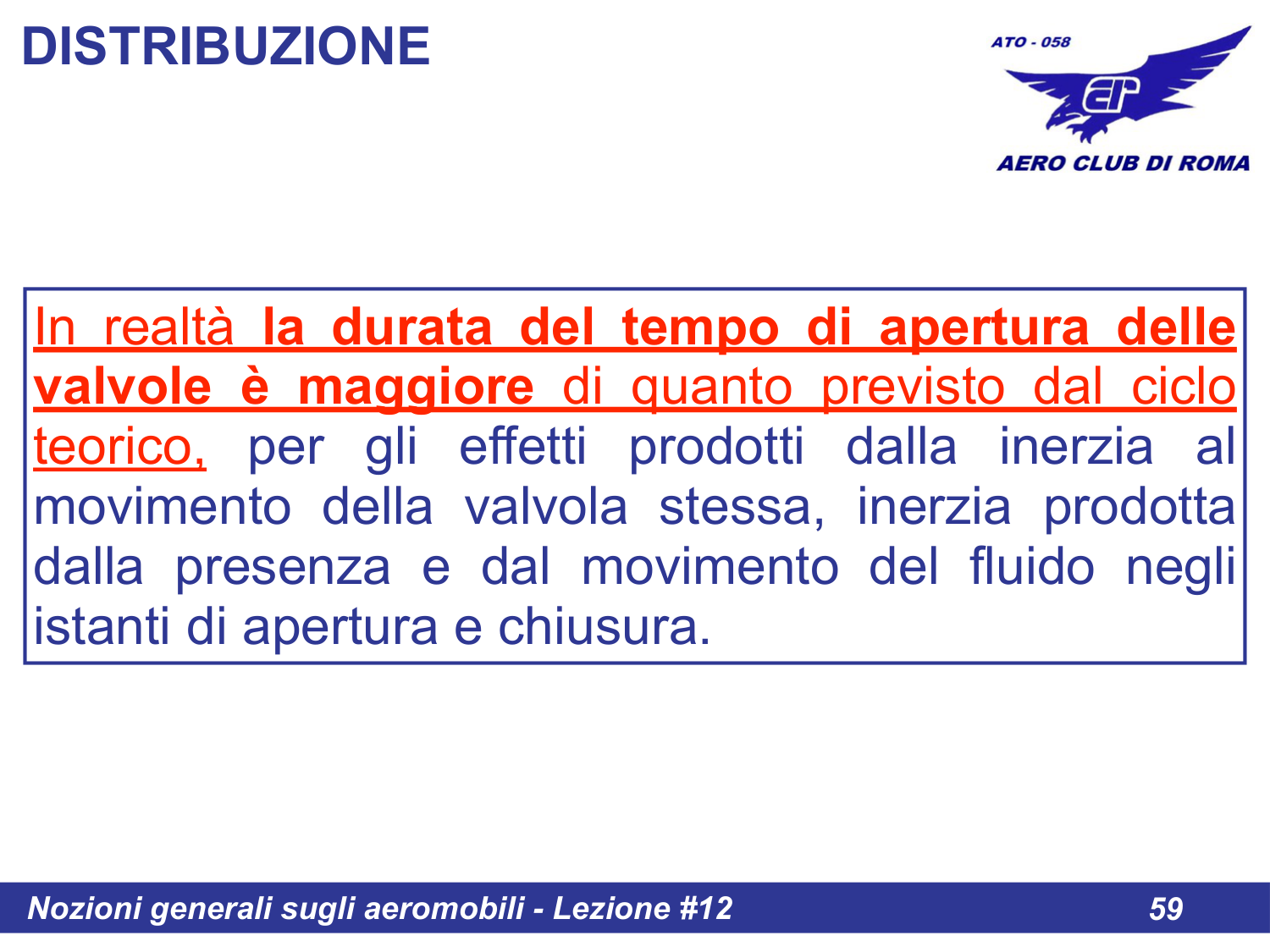

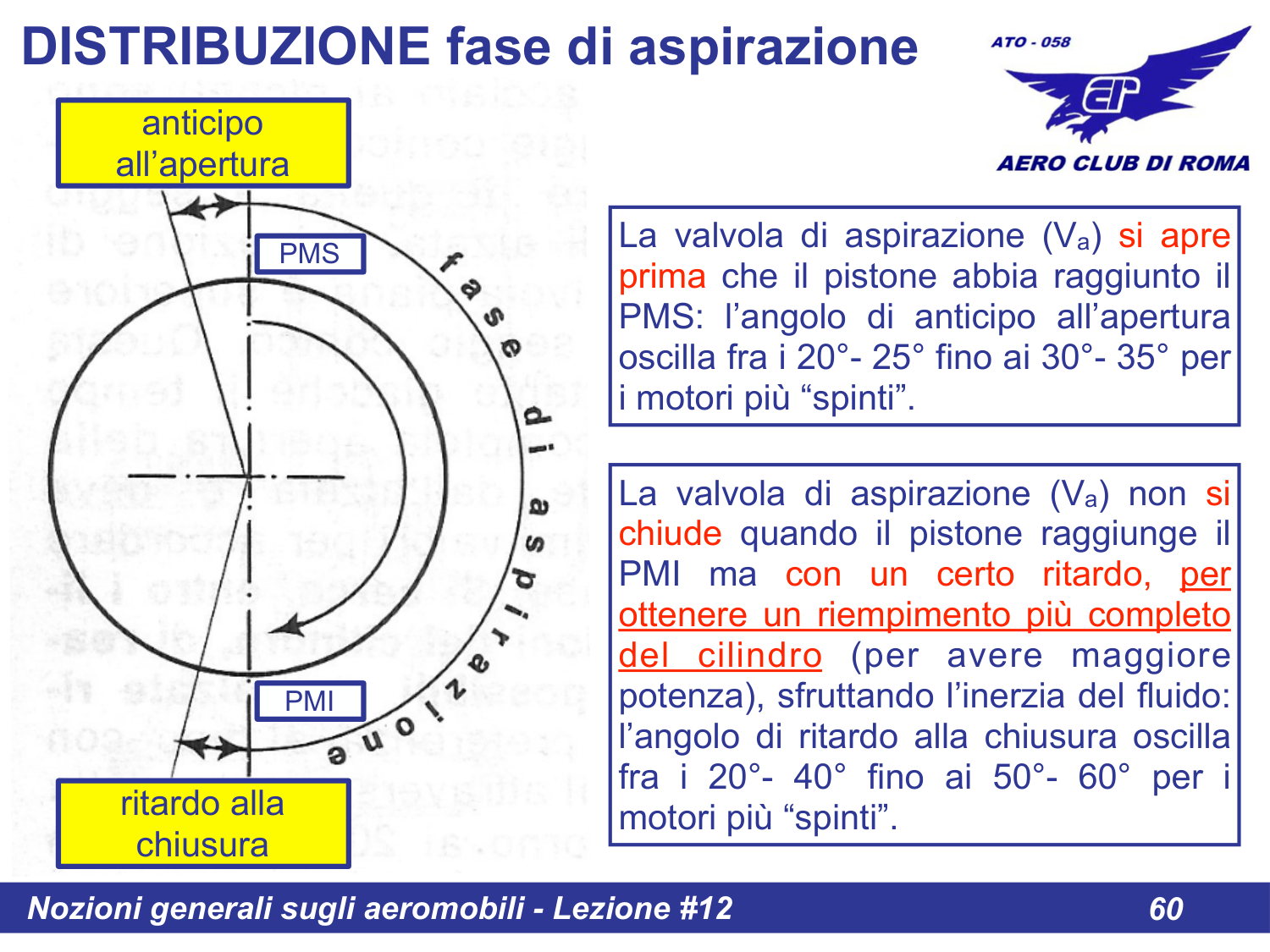

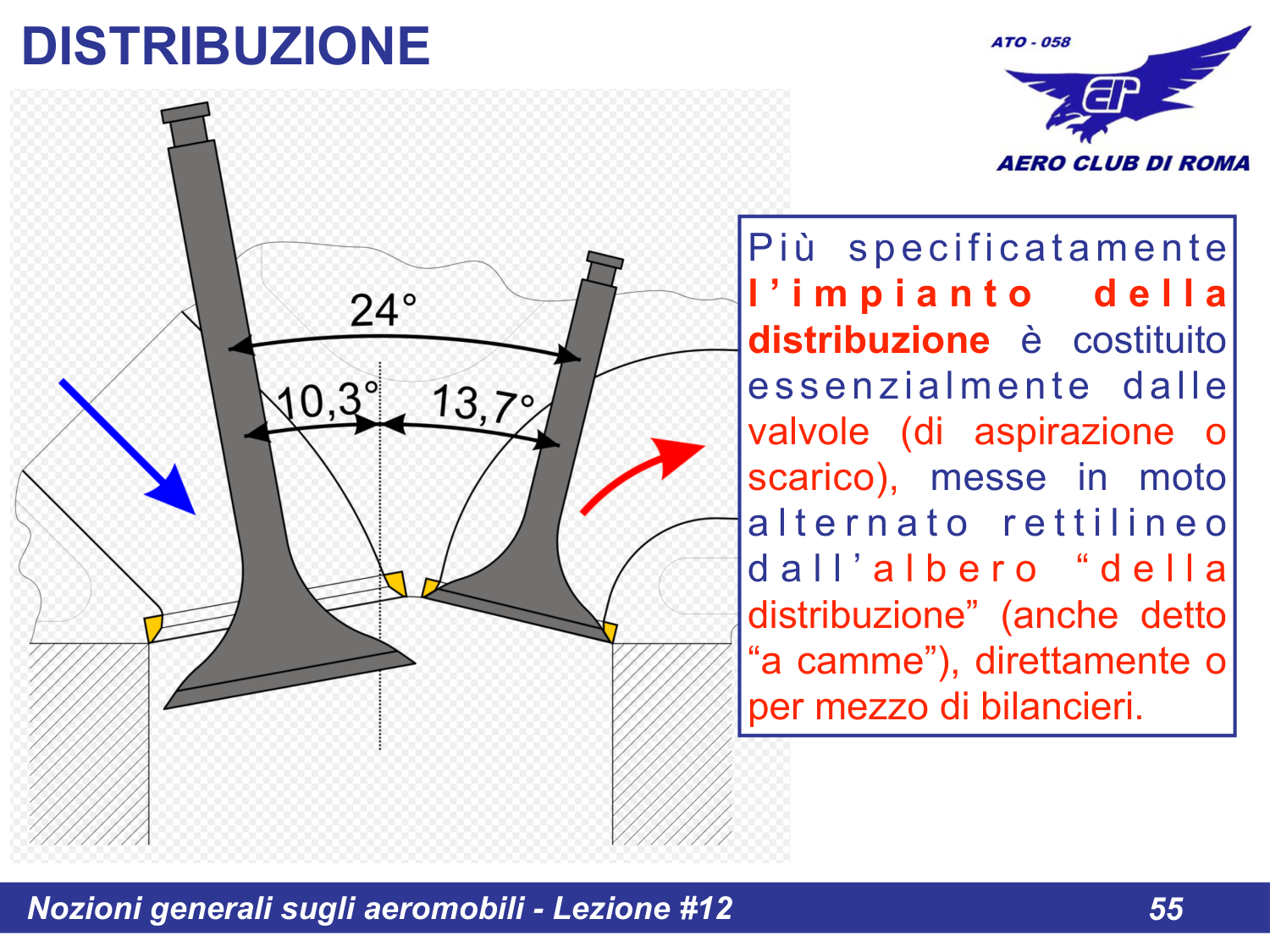

Sistema di distribuzione: Controlla l'apertura e chiusura delle valvole tramite albero a camme, punterie, aste e bilancieri. L'albero a camme gira a meta velocita dell'albero motore.

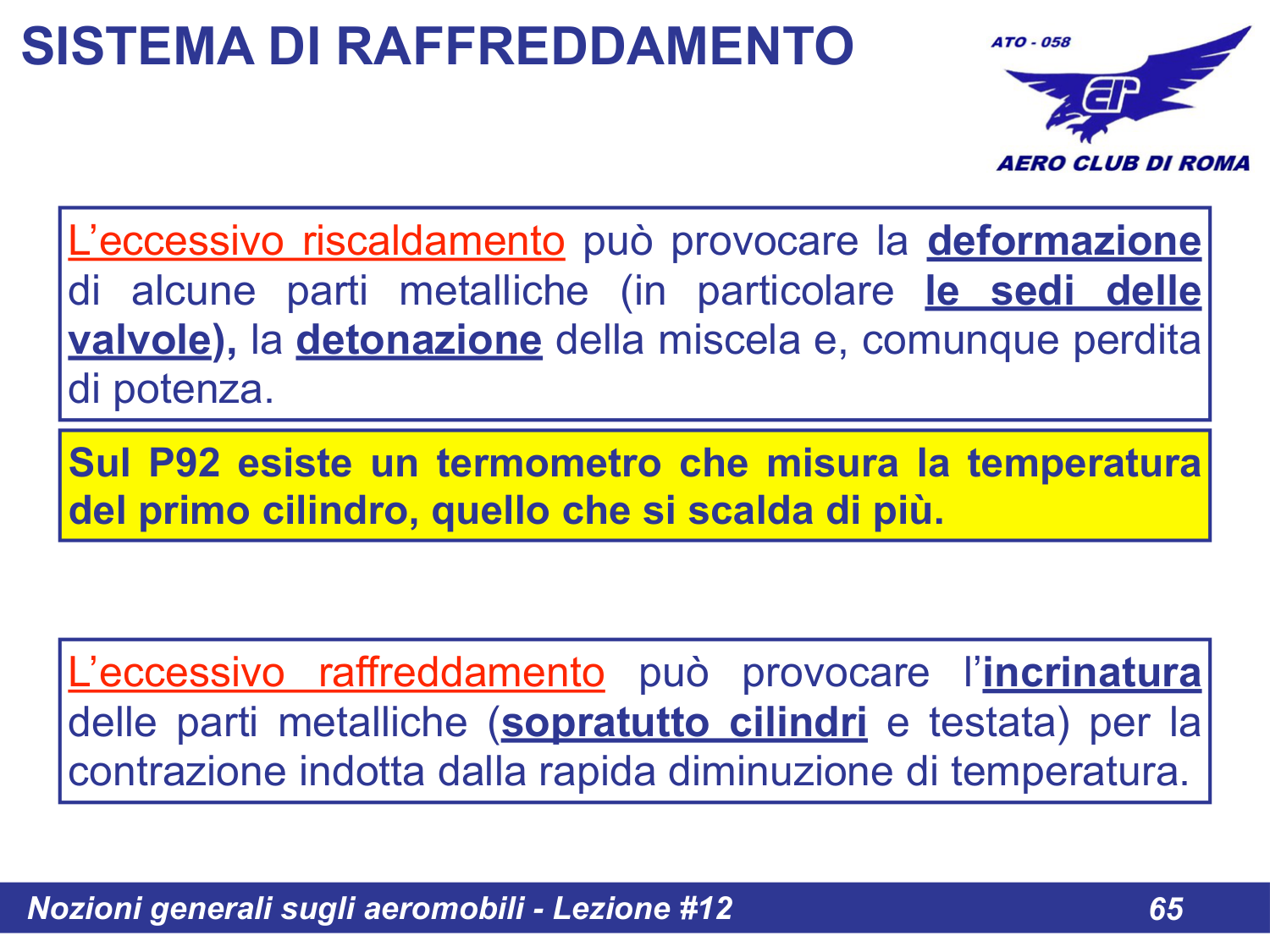

Sistema di Raffreddamento

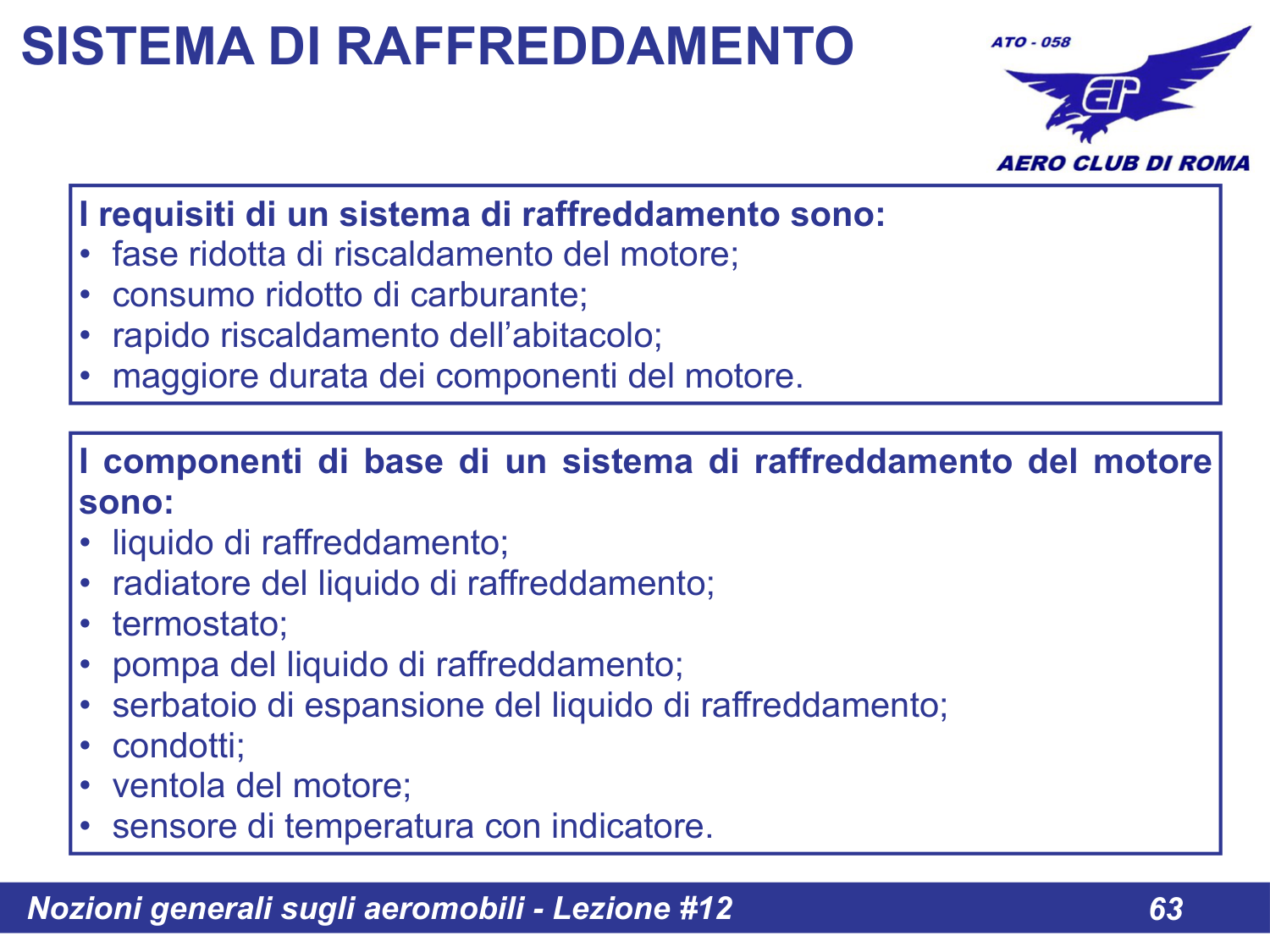

Slide 63
Slide 64
Slide 65

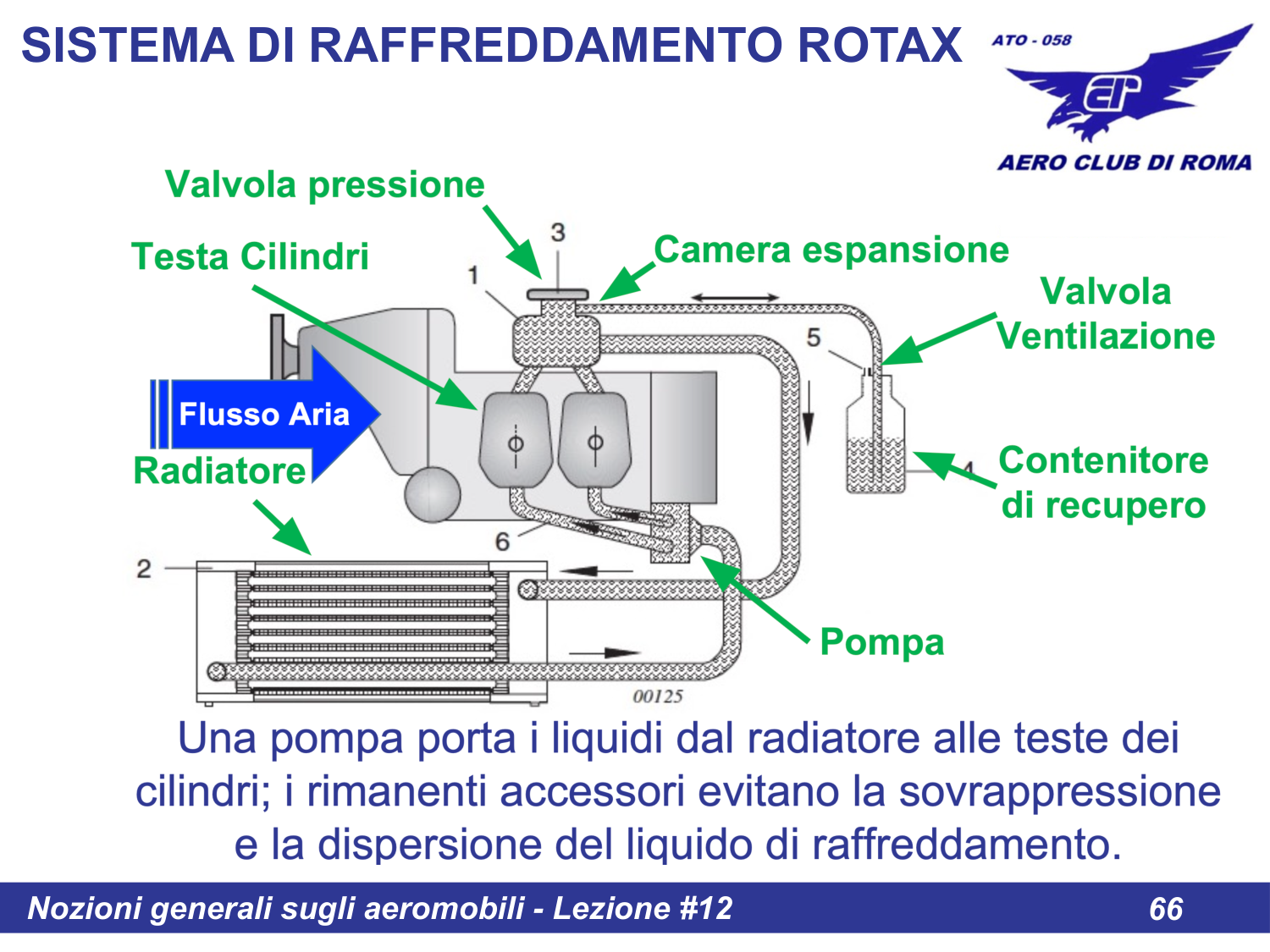

Slide 66

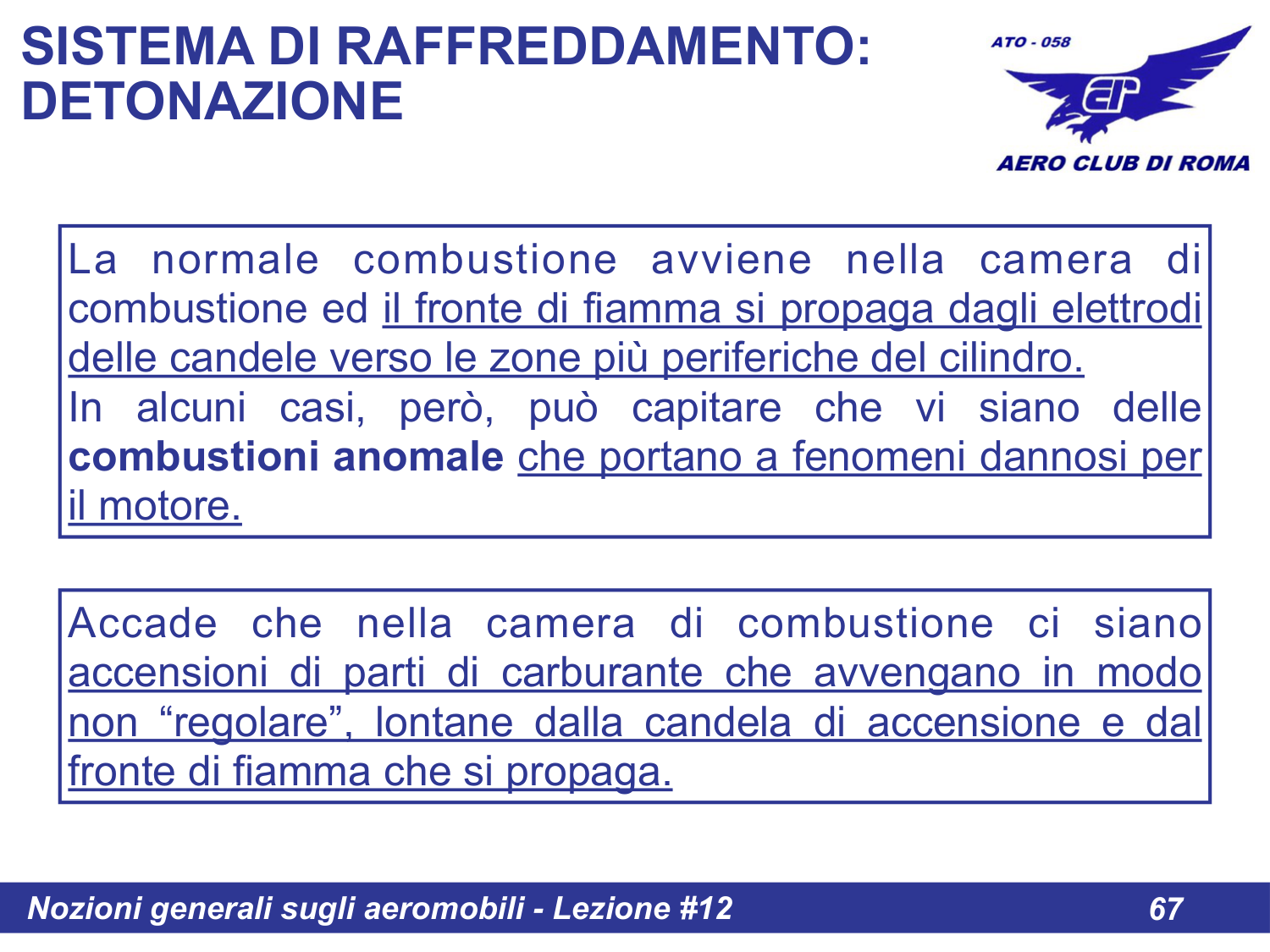

Slide 67
Slide 68
Slide 69
Slide 70
Slide 71
Slide 72

ATTENZIONE: Il raffreddamento ad aria dipende dalla velocita. In salita prolungata a bassa velocita (es. Vy), monitorare attentamente CHT!

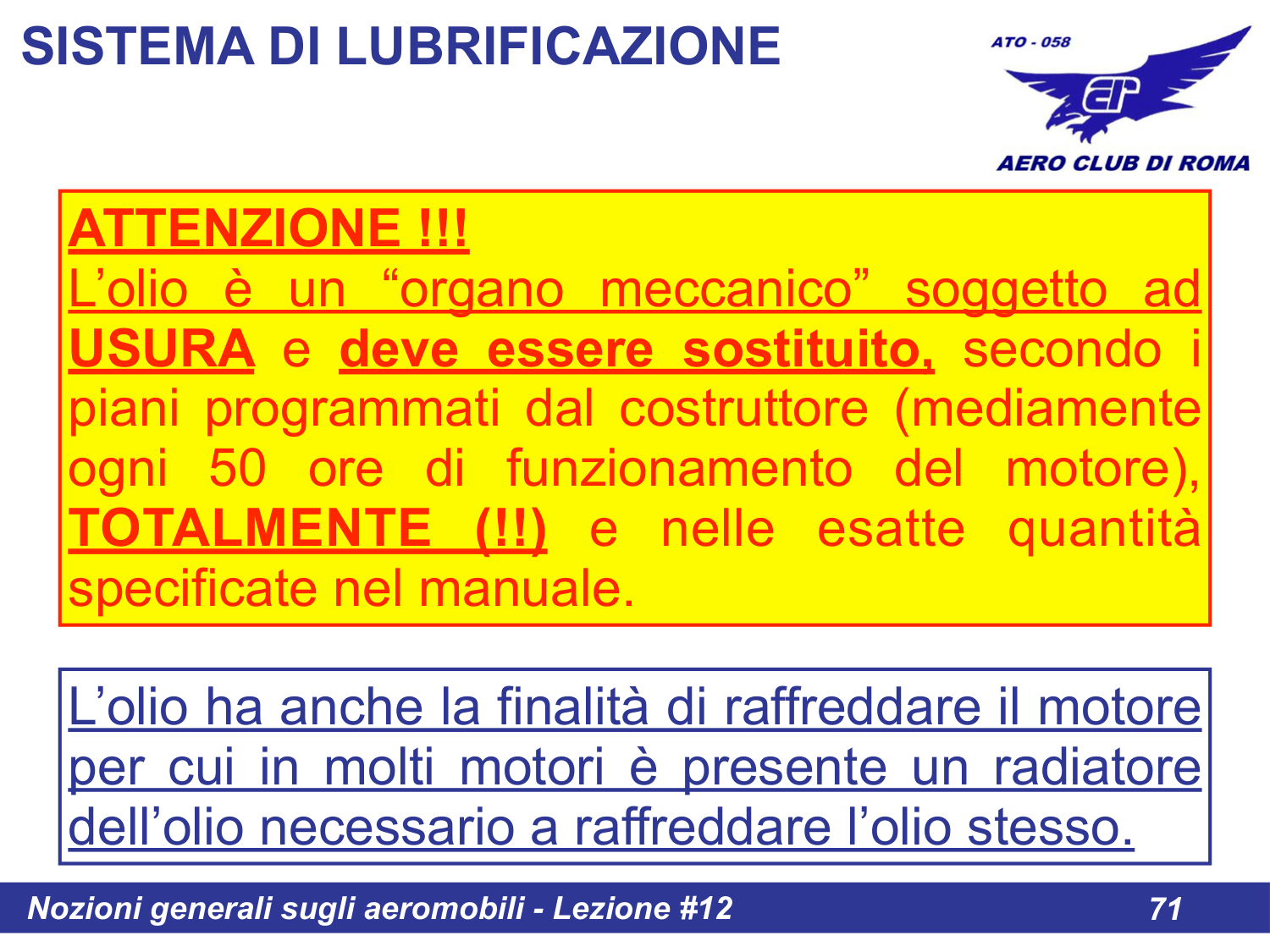

Sistema di Lubrificazione

Slide 73
Slide 74
Slide 75
Slide 76
Slide 77
Slide 78
Slide 79
Slide 80

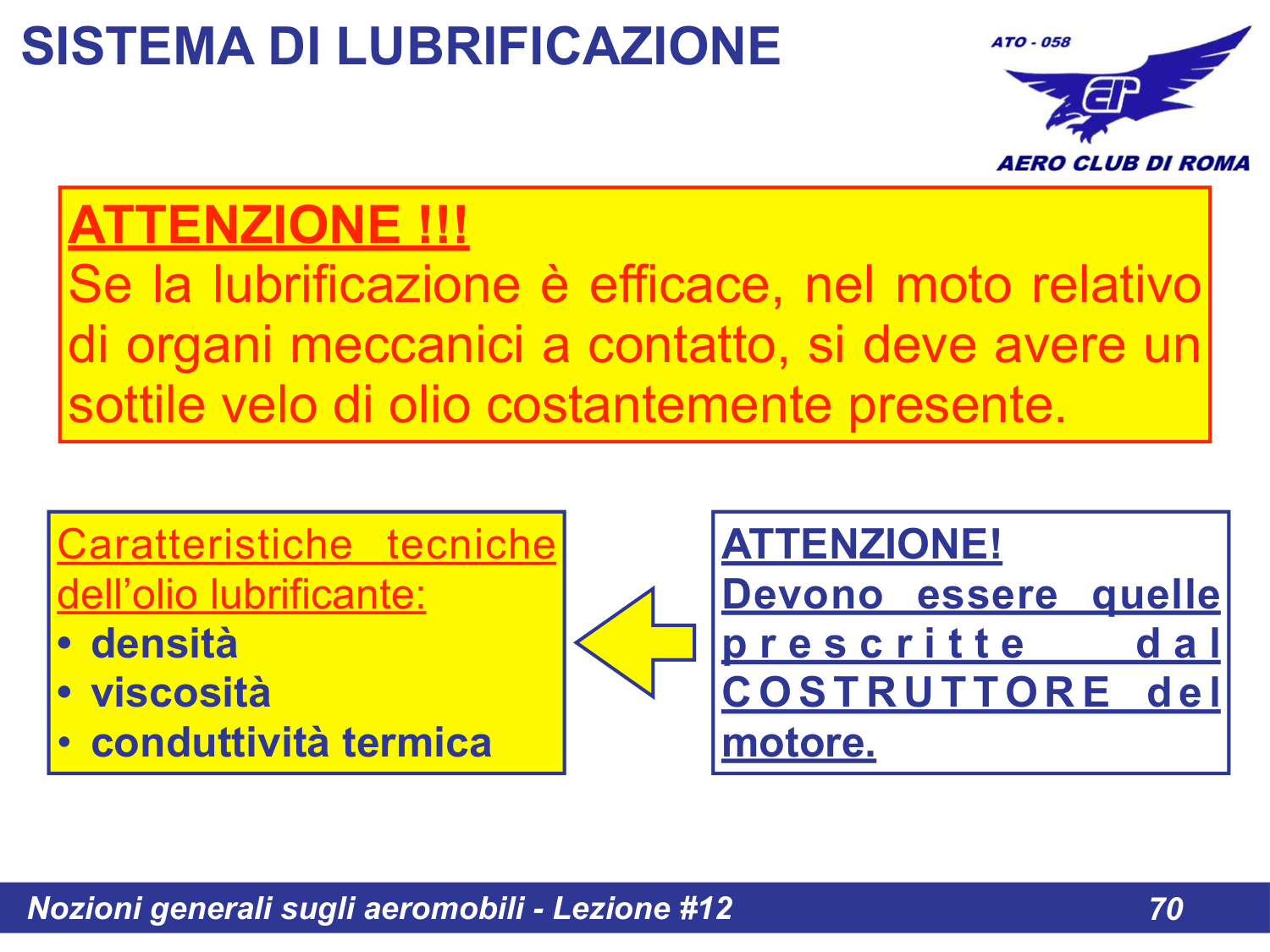

Caratteristiche olio lubrificante:

Usare SEMPRE l'olio prescritto dal costruttore!

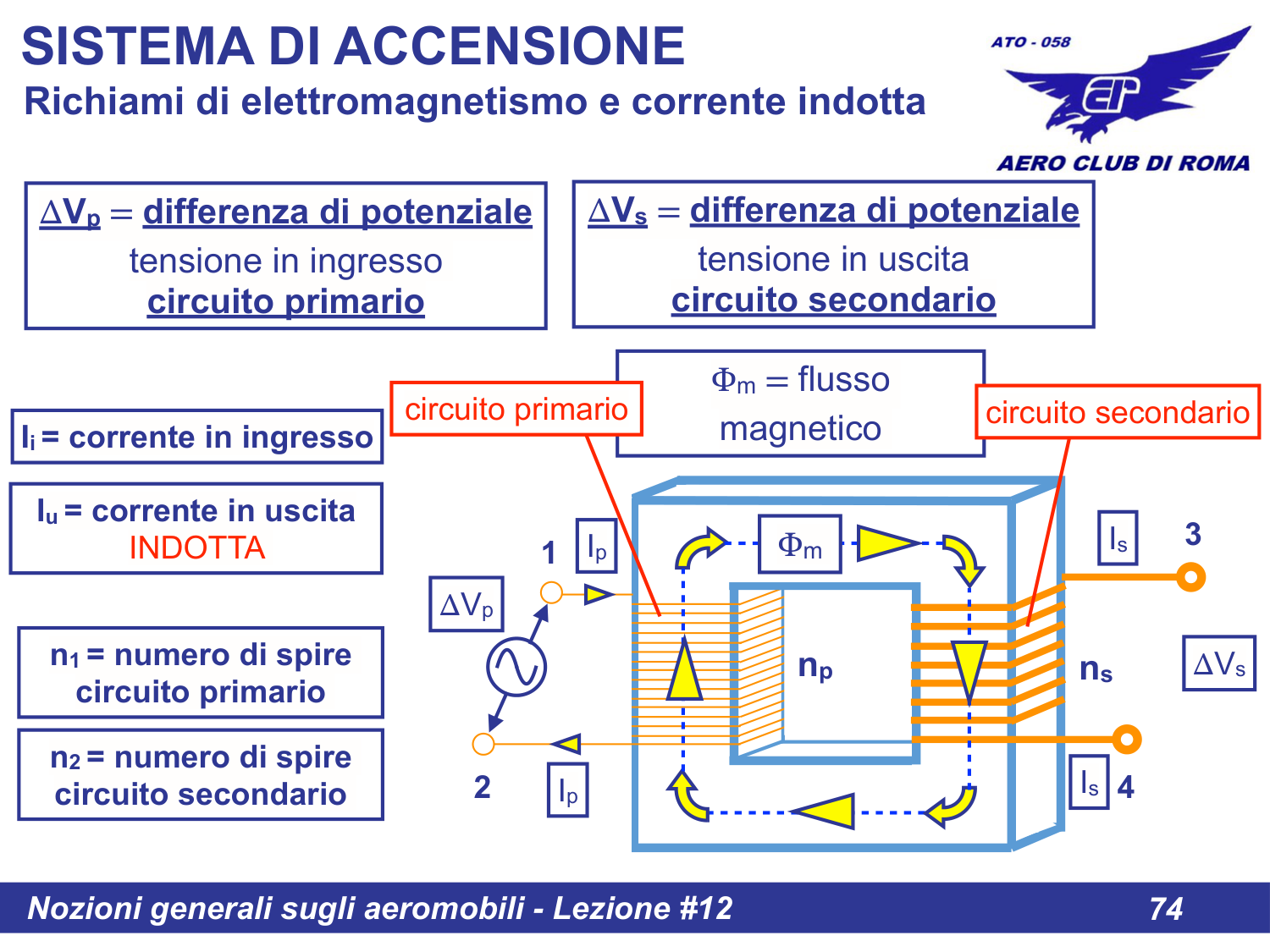

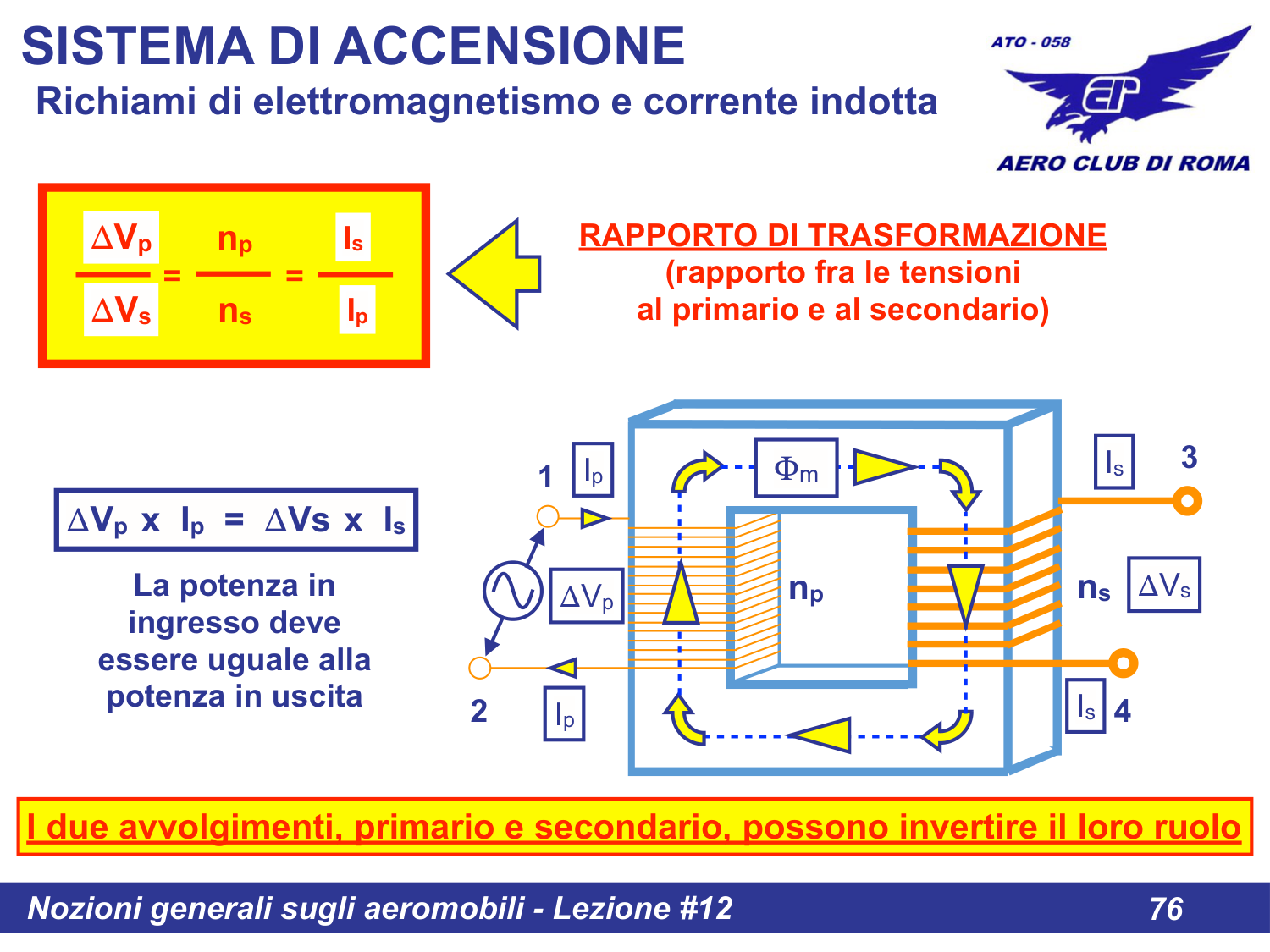

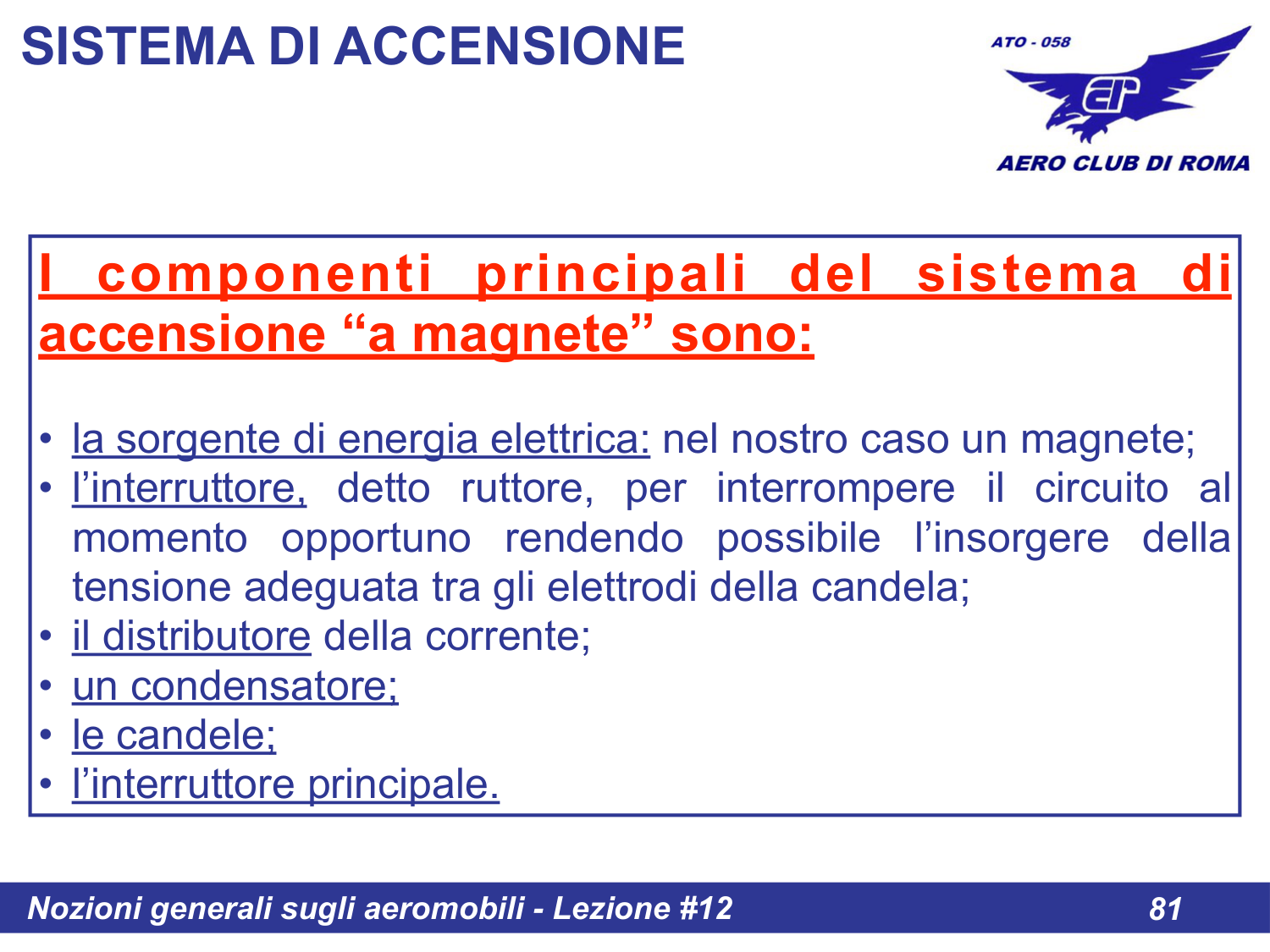

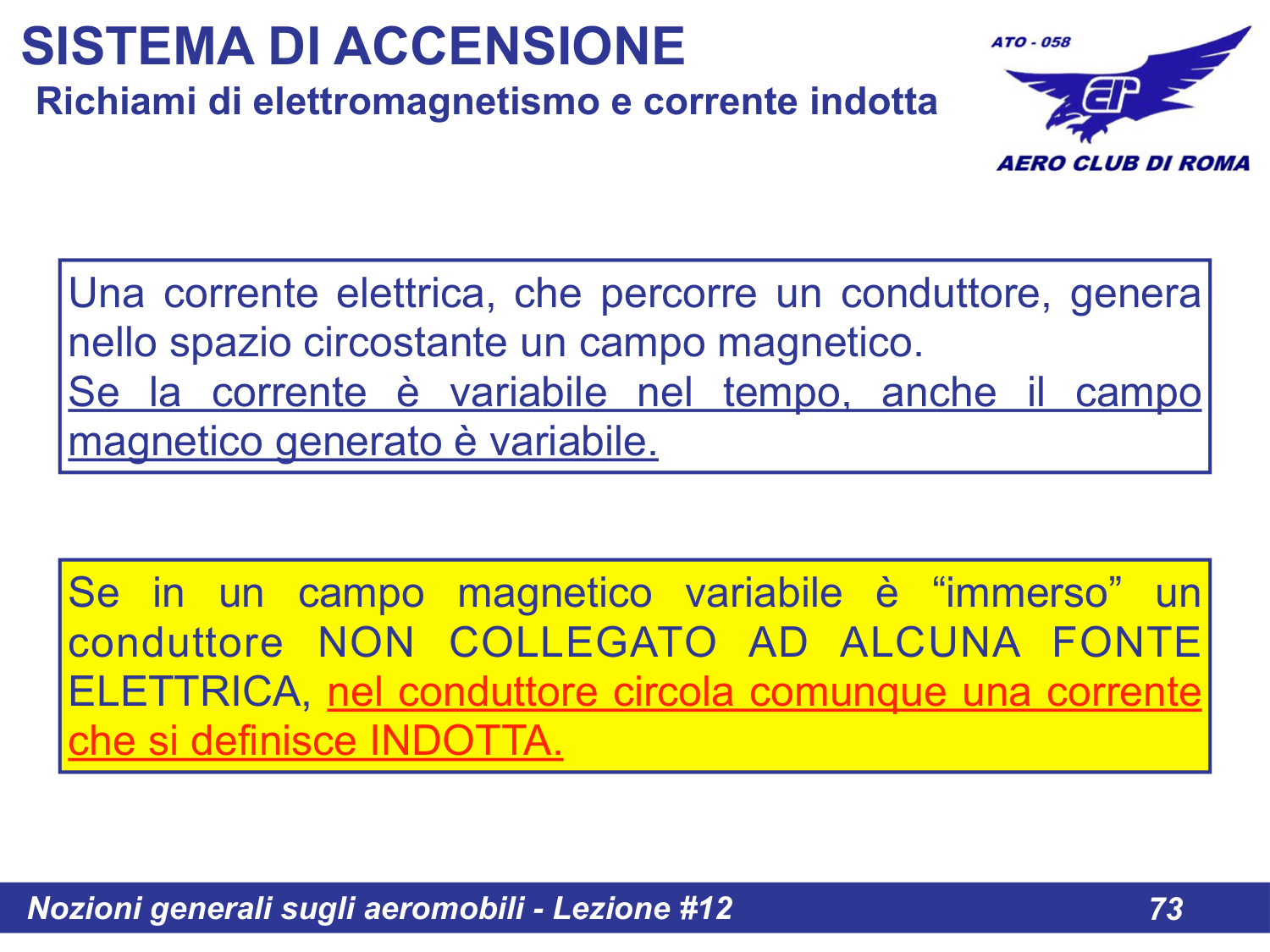

Sistema di Accensione

Slide 81
Slide 82
Slide 83

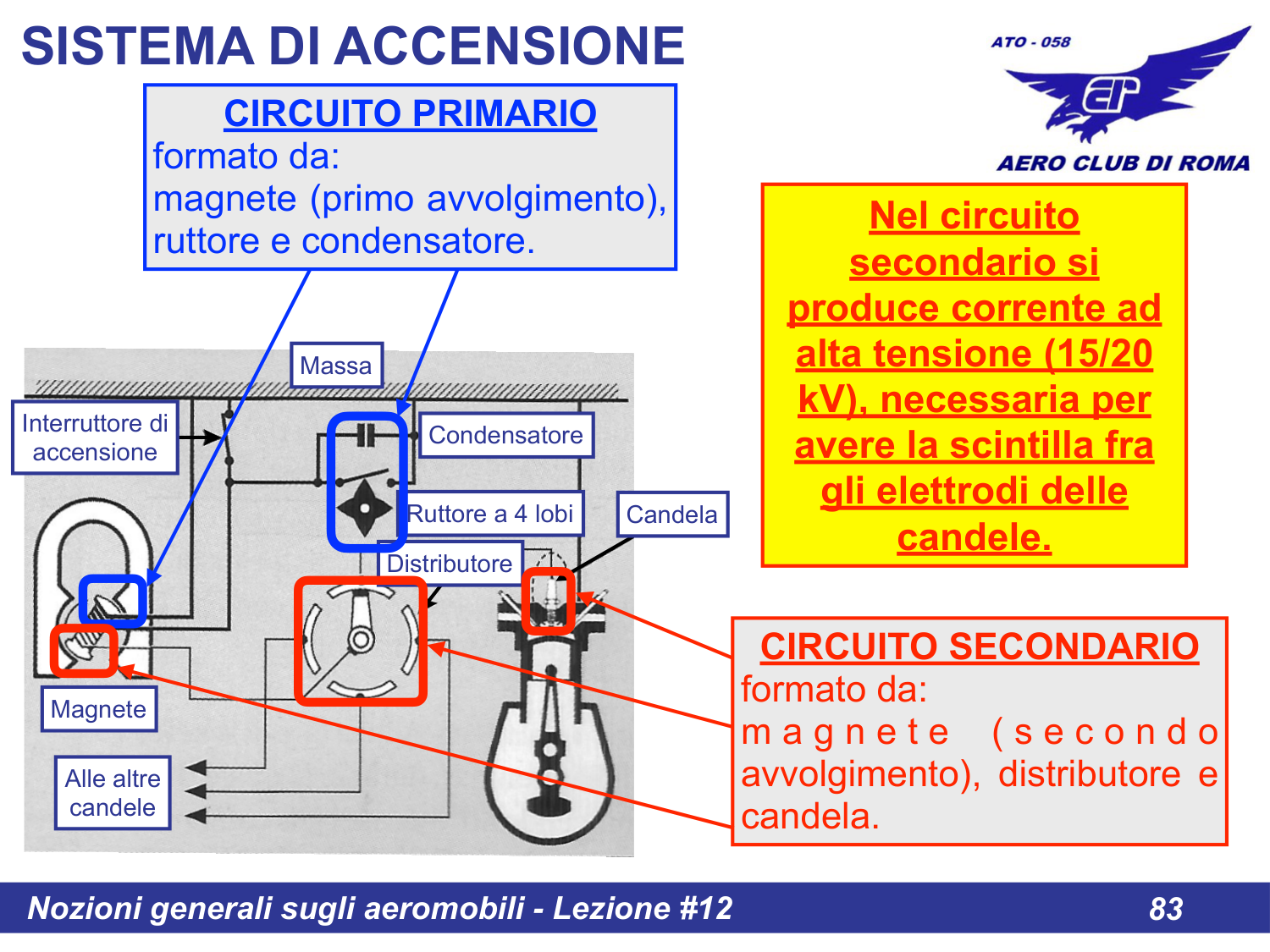

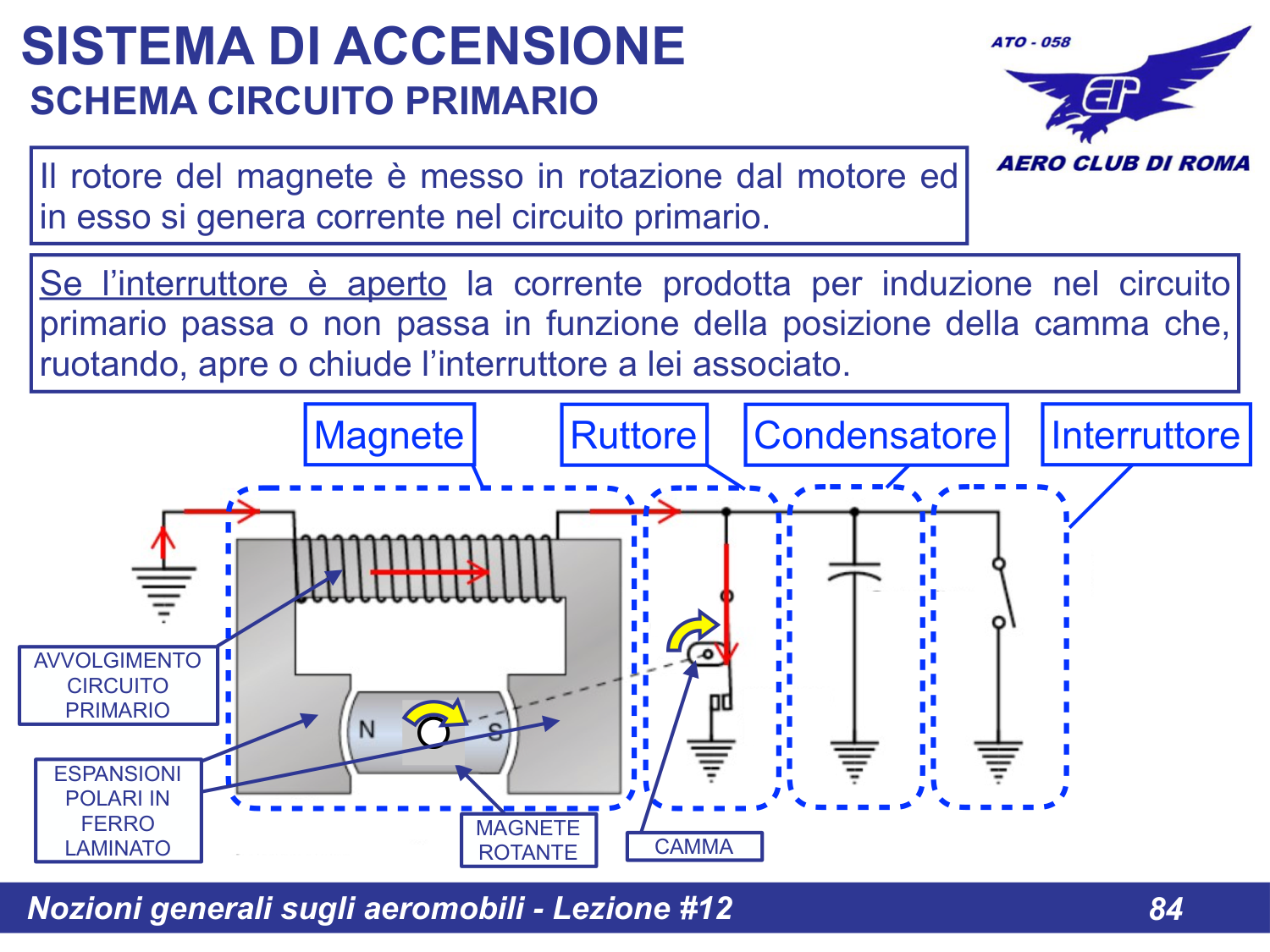

Slide 84
Slide 85

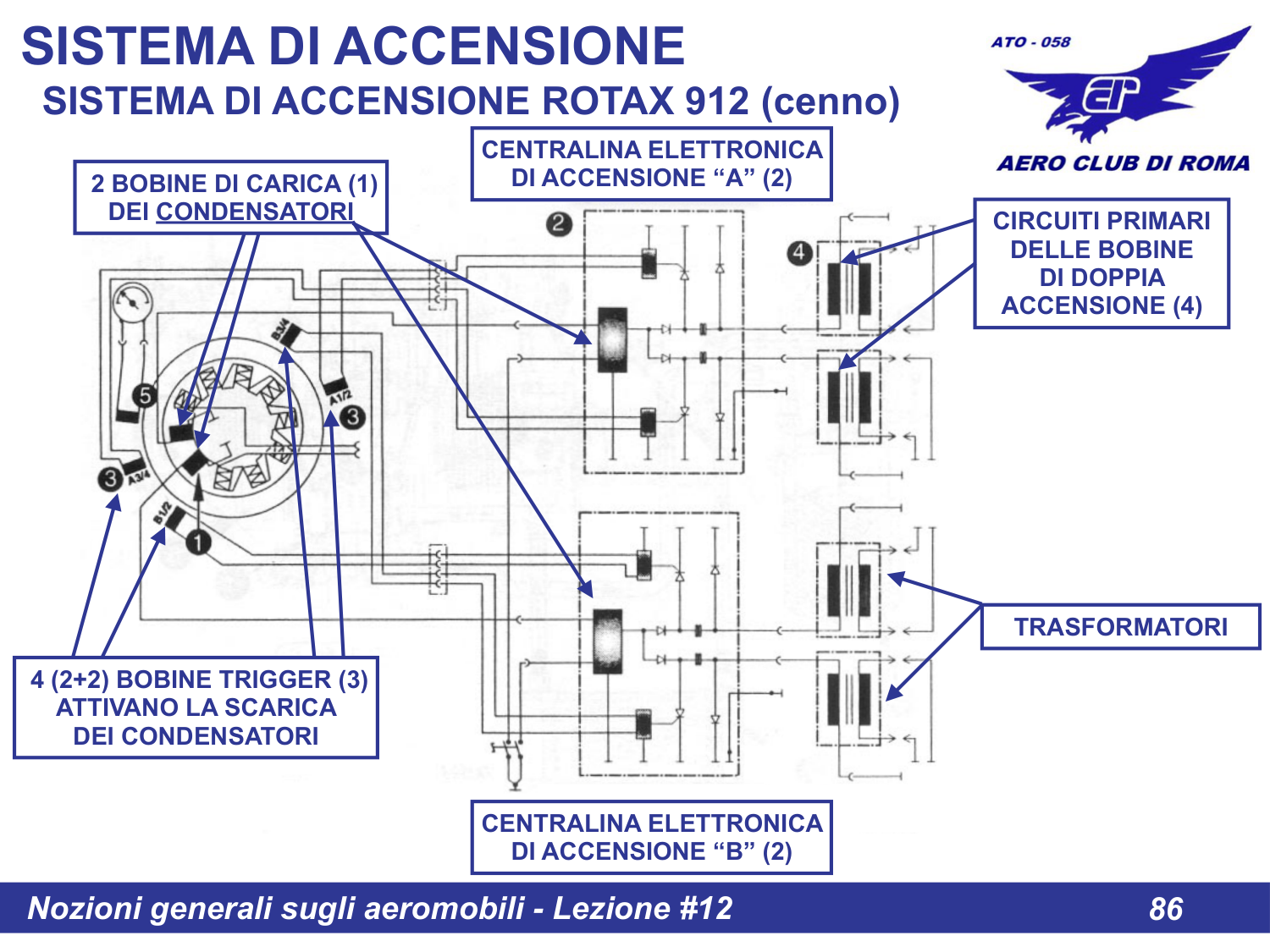

Slide 86
Slide 87

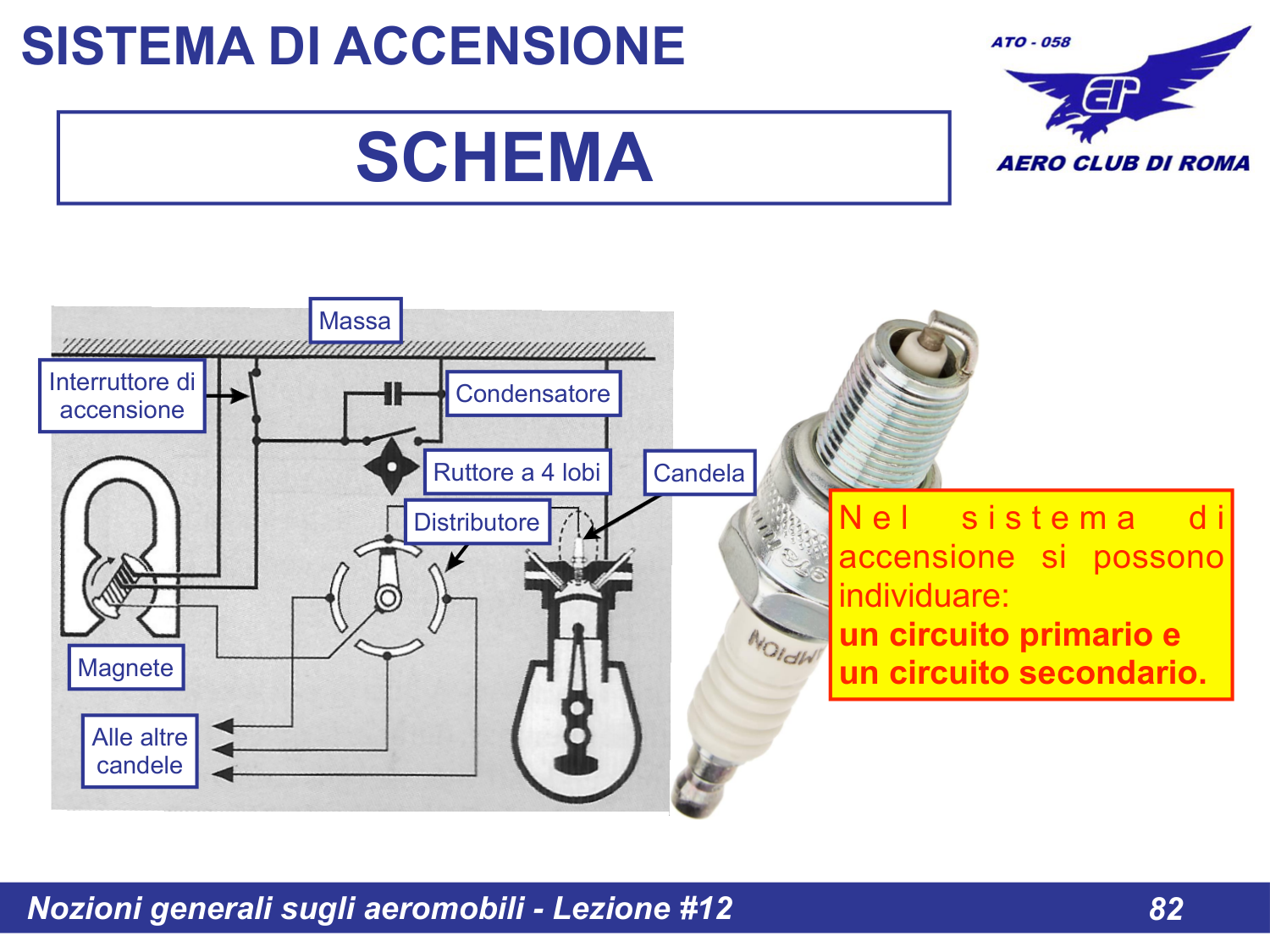

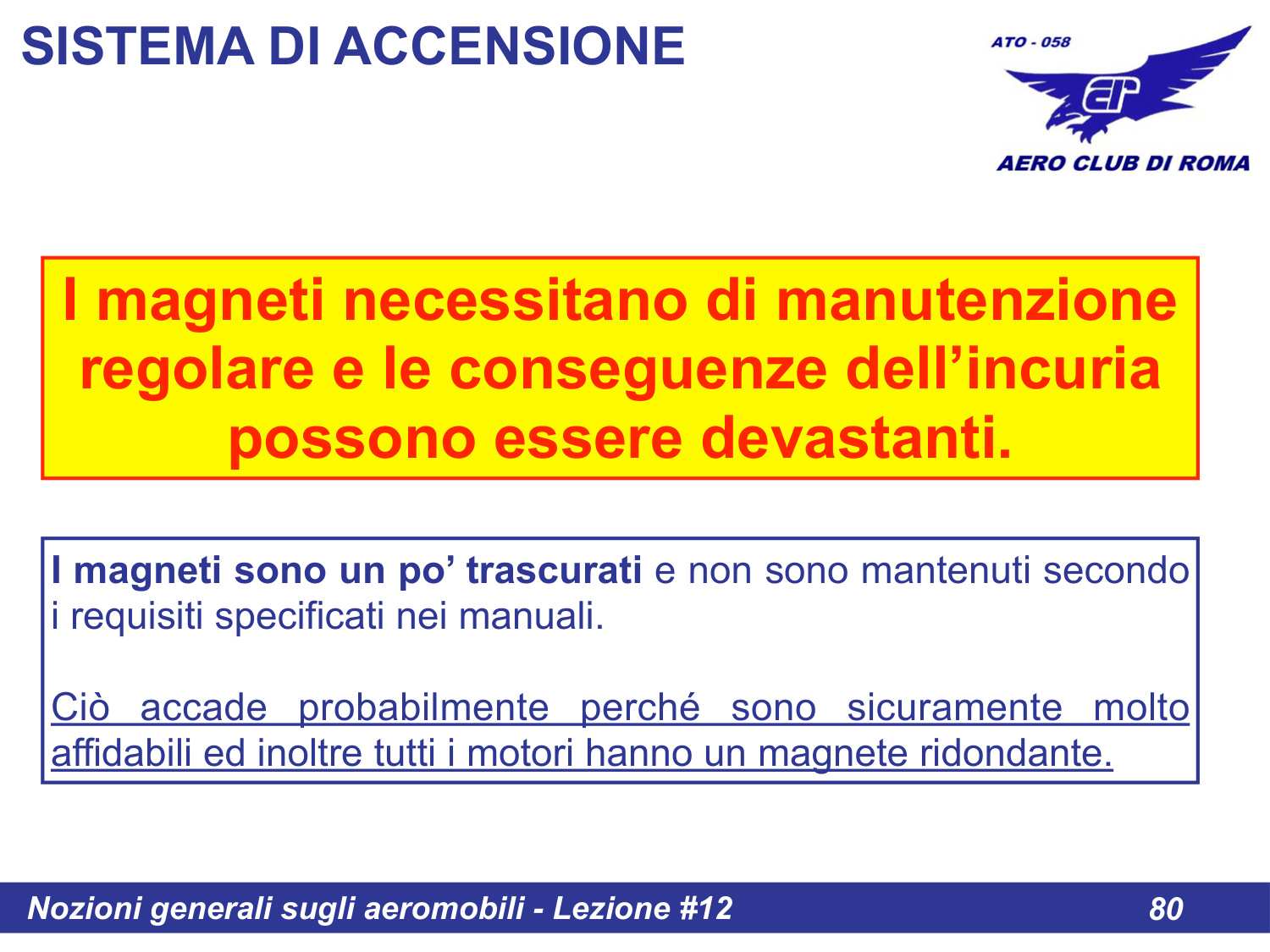

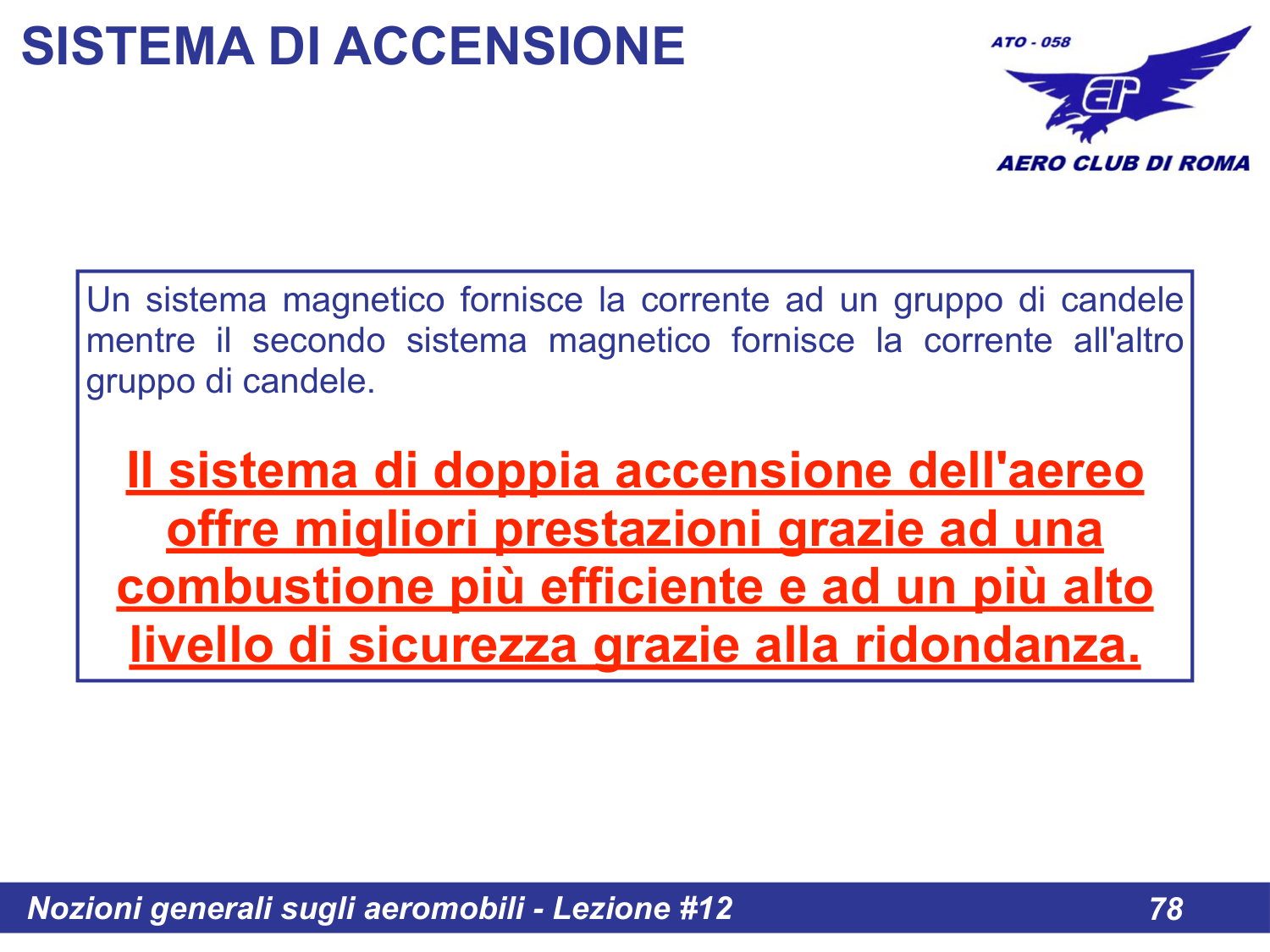

Doppia accensione: I motori aeronautici hanno 2 magneti indipendenti e 2 candele per cilindro per sicurezza e migliore combustione.

Check Run-UpLimite
Drop singolo magneteMax 175 RPM
Differenza tra magnetiMax 50 RPM
Posizione L o RCalo giri normale
Posizione OFFMotore si spegne (mai testare!)
